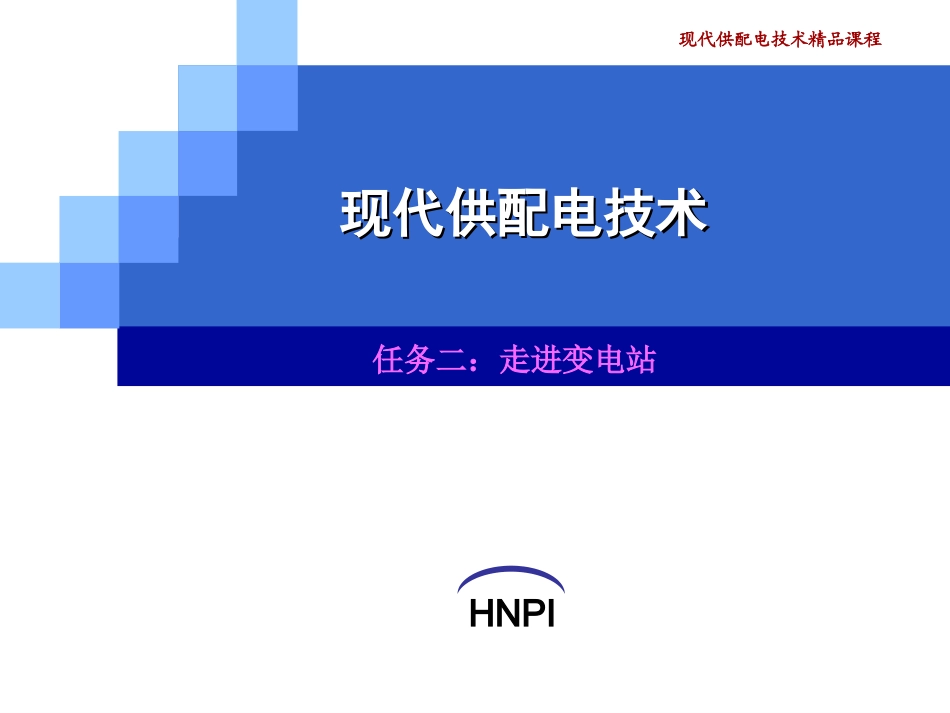

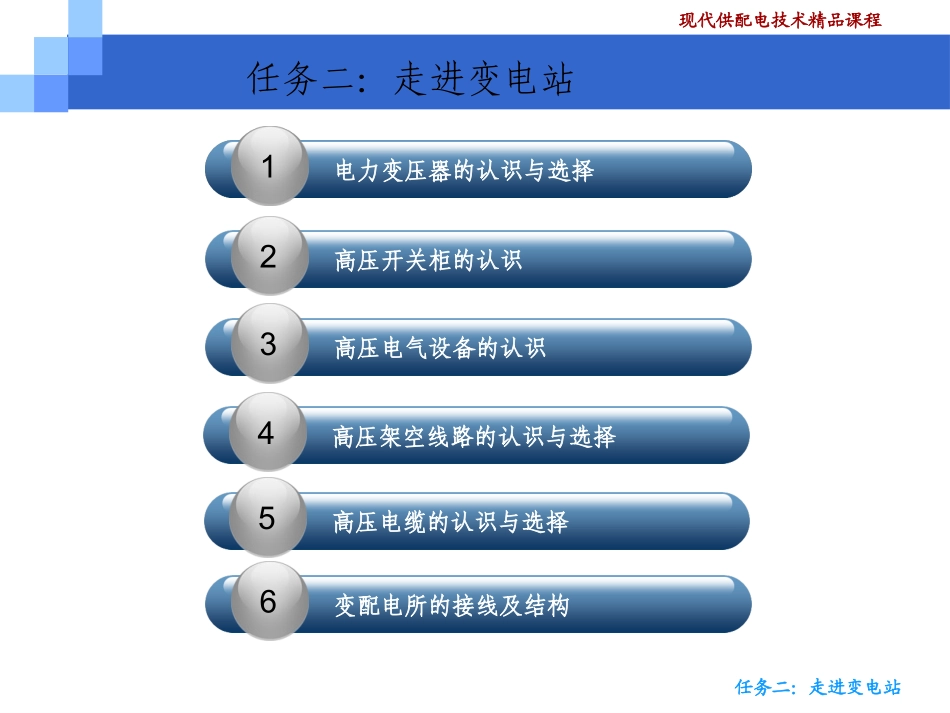

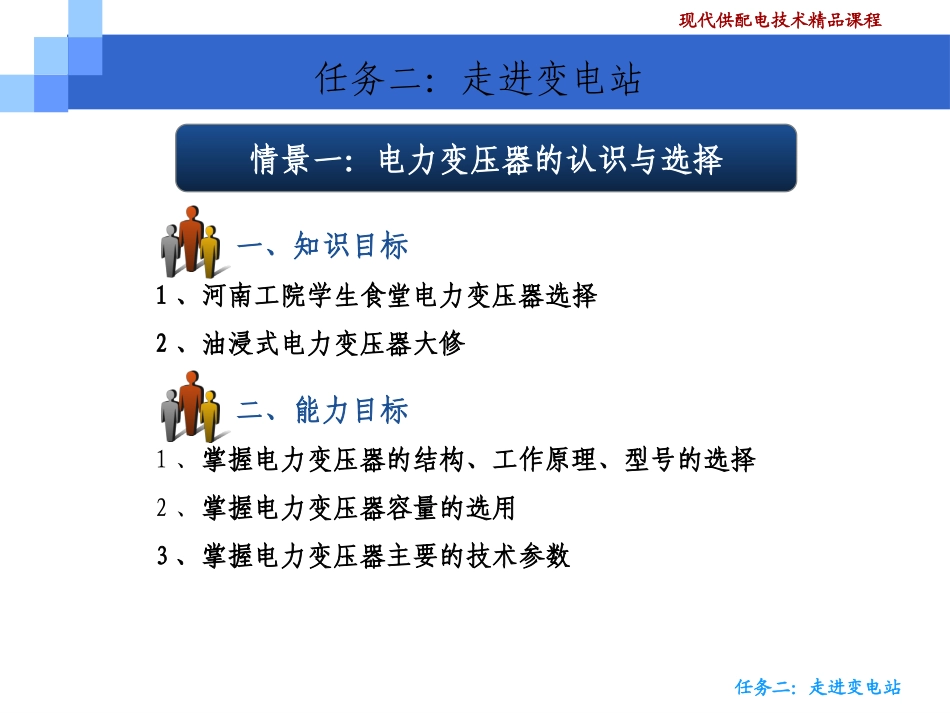

HNPI现代供配电技术精品课程现代供配电技术现代供配电技术任务二：走进变电站现代供配电技术精品课程任务二：走进变电站电力变压器的认识与选择1高压开关柜的认识2高压电气设备的认识3高压架空线路的认识与选择4高压电缆的认识与选择5任务二：走进变电站电力变压器的认识与选择1电力变压器的认识与选择1变配电所的接线及结构6现代供配电技术精品课程任务二：走进变电站情景一：电力变压器的认识与选择一、知识目标1、河南工院学生食堂电力变压器选择2、油浸式电力变压器大修二、能力目标1、掌握电力变压器的结构、工作原理、型号的选择2、掌握电力变压器容量的选用3、掌握电力变压器主要的技术参数任务二：走进变电站现代供配电技术精品课程任务二：走进变电站（一）电力变压器的分类1.按功能分，有升压变压器和降压变压器。2.按相数分，有单相和三相两类。3.按绕组导体的材质分，有铜绕组变压器和铝绕组变压器。4.按绕组型式分，有双绕组变压器、三绕组变压器和自耦式变压器。5.按容量系列分，目前我国大多采用R10系列来确定变压器的容量。6.按电压调节方式分，有无载调压变压器和有载调压变压器。7.按安装地点分，有户内式和户外式。8.按冷却方式和绕组绝缘分，有油浸式、干式和充气式（SF6）等。9.按用途分，有普通变压器、防雷变压器等。情景一：电力变压器的认识与选择现代供配电技术精品课程任务二：走进变电站电力变压器是利用电磁感应原理进行工作的，因此其最基本的结构组成是电路和磁路部分。变压器的电路部分就是它的绕组，变压器的铁心构成了它的磁路。1—信号温度计2—铭牌3—吸湿器4—油枕(储油柜)5—油位指示器6—防爆管7—气体继电器8－高压套管9—低压套管10—分接开关11—油箱及散热油管12—铁心13—绕组及绝缘14—放油阀15—小车16—接地端子（二）电力变压器的结构情景一：电力变压器的认识与选择现代供配电技术精品课程任务二：走进变电站（二）电力变压器的结构各种新型变压器：S11油浸式变压器全密封油浸式配电变压器干式电力变压器非晶态合金铁芯变压器情景一：电力变压器的认识与选择现代供配电技术精品课程任务二：走进变电站（二）电力变压器的结构各种新型变压器：耐高温液浸变压器情景一：电力变压器的认识与选择现代供配电技术精品课程任务二：走进变电站（三）三相电力变压器的联结组别电力变压器的联结组别是指变压器一、二次绕组所采用的联结方式的类型及相应的一、二次侧对应线电压的相位关系。常用的联结组别有Yyn0、Dyn11、Yzn11、Yd11、YNd11等。1、Yyn0的联结组别1变压器Yyn0联结组别a)一、二次绕组结线b)一、二次电压相量c)钟表表示Yyn0的联结组别1情景一：电力变压器的认识与选择现代供配电技术精品课程任务二：走进变电站（三）三相电力变压器的联结组别Dyn11的联结组别2变压器Dyn11联结组别a)一、二次绕组结线b)一、二次电压相量c)钟表表示情景一：电力变压器的认识与选择现代供配电技术精品课程任务二：走进变电站（三）三相电力变压器的联结组别防雷变压器的联结组别3变压器Yzn11联结组别a)一、二次绕组结线b)一、二次电压相量情景一：电力变压器的认识与选择现代供配电技术精品课程任务二：走进变电站（四）三相电力变压器的铭牌及主要技术数据额定电压1额定电流2额定容量3情景一：电力变压器的认识与选择现代供配电技术精品课程任务二：走进变电站（五）三相电力变压器的并列运行并列运行时必须符合以下条件。1.所有并列变压器的电压比必须相同，即额定一次电压和额定二次电压必须对应相等，容许差值不得超过±5％。2.并列变压器的联结组别必须相同，也就是一次电压和二次电压的相序和相位应分别对应相同。3.并列变压器的短路电压（阻抗电压）须相等或接近相等，容许差值不得超过±10%。4.并列变压器的容量应尽量相同或相近，其最大容量和最小容量之比不易超过3：1。情景一：电力变压器的认识与选择现代供配电技术精品课程任务二：走进变电站（六）电力变压器实际容量的计算对于户外安装的变压器，其实际容量为：=户内变压器的实际容量为：=一般规定户内油浸式变压器的允许正常过负荷不得超过20％，户外油浸式变压器不得超过30％。...
