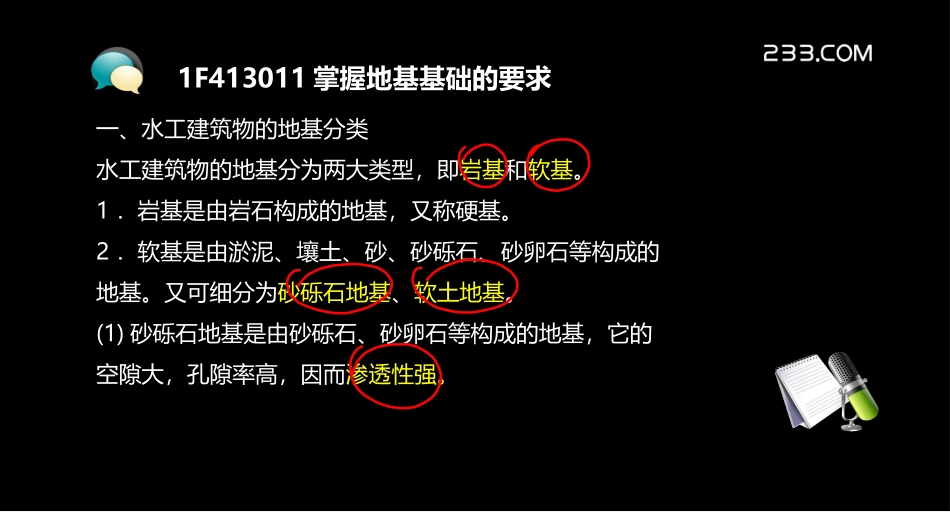

水利水电工程管理与实务精讲班主讲老师：王飞寒1F413000水利水电工程地基处理与灌浆施工1F413010地基基础的要求及地基处理的方法1F413011掌握地基基础的要求一、水工建筑物的地基分类水工建筑物的地基分为两大类型，即岩基和软基。1．岩基是由岩石构成的地基，又称硬基。2．软基是由淤泥、壤土、砂、砂砾石、砂卵石等构成的地基。又可细分为砂砾石地基、软土地基。(1)砂砾石地基是由砂砾石、砂卵石等构成的地基，它的空隙大，孔隙率高，因而渗透性强。(2)软土地基是由淤泥、壤土、粉细砂等细微粒子的土质构成的地基。孔隙率大、压缩性大、含水量大、渗透系数小、水分不易排出、承载能力差、沉陷大、触变性强等特点，在外界的影响下很易变形。1F413011掌握地基基础的要求二、水工建筑物对地基基础的基本要求1．具有足够的强度。能够承受上部结构传递的应力。2．具有足够的整体性和均一性。能够防止基础的滑动和不均匀沉陷。3．具有足够的抗渗性。能够避免发生严重的渗漏和渗透破．坏。4．具有足够的耐久性。能够防止在地下水长期作用下发生侵蚀破坏。1F413011掌握地基基础的要求1F413012掌握地基处理的方法水利水电工程地基处理的基本方法主要有开挖、灌浆、防渗墙、桩基础、锚固，还有置换法、排水法以及挤实法等。(一)开挖开挖处理是将不符合设计要求的覆盖层、风化破碎有缺陷的岩层挖掉，是地基处理最通用的方法。(二)灌浆灌浆是利用灌浆泵的压力，通过钻孔、预埋管路或其他方式，把具有胶凝性质的材料(水泥)和掺合料(如黏土等)与水搅拌混合的浆液或化学溶液灌注到岩石、土层中的裂隙、洞穴或混凝土的裂缝、接缝内，以达到加固、防渗等工程目的的技术措施。1F413012掌握地基处理的方法(三)防渗墙防渗墙是使用专用机具钻凿圆孔或直接开挖槽孔，以泥浆固壁，孔内浇灌混凝土或其他防渗材料等，或安装预制混凝土构件，而形成连续的地下墙体。也可用板桩、灌注桩、旋喷桩或定喷桩等各类桩体连续形成防渗墙。(四)置换法置换法是将建筑物基础底面以下一定范围内的软弱土层挖去，换填无侵蚀性及低压缩性的散粒材料，从而加速软土固结的一种方法。1F413012掌握地基处理的方法(五)排水法排水法是采取相应措施如砂垫层、排水井、塑料多孔排水板等，使软基表层或内部形成水平或垂直排水通道，然后在土壤自重或外荷压载作用下，加速土壤中水分的排除，使土壤固结的一种方法。(排水固结的过程)(六)挤实法挤实法是将某些填料如砂、碎石或生石灰等用冲击、振动或两者兼而有之的方法压人土中，形成一个个的柱体，将原土层挤实，从而增加地基强度的一种方法。1F413012掌握地基处理的方法(七)桩基础可将建筑物荷载传到深部地基，起增大承载力，减小或调整沉降等作用。桩基础有打入桩、灌注桩、旋喷桩及深层搅拌桩。1．打入桩。将不同材料制作的桩，采用不同工艺打入、振入或插入地基。2．灌注桩。向使用不同工艺钻出不同形式的钻孑L内，灌注砂、砾石(碎石)或混凝土，建成砂桩、砾(碎)石桩或混凝土灌注桩。1F413012掌握地基处理的方法3．旋喷桩。利用高压旋喷射流，将地层与水泥基质浆液搅动混合而成的圆断面桩。4．深层搅拌桩。以机械旋转方法搅动地层，同时注入水泥基质浆液或喷入水泥干粉，在松散细颗粒地层内形成的桩体。1F413012掌握地基处理的方法例题1.水工建筑物地基可分为软基和（）。A．砂砾石地基B．软土地基C．岩基D．淤泥1F413012掌握地基处理的方法2.水工建筑物对地基基础的基本要求是（）。A．具有足够的强度，能够承受上部结构传递的应力B．具有足够的整体性，能够防止基础的滑动C．具有足够的抗渗性，能够避免发生严重的渗漏和渗透破坏D．具有足够的耐久性，能够防止在地下水长期作用下发生侵蚀破坏E．具有足够的均一性，能够防止基础的沉陷超过设计要求1F413012掌握地基处理的方法1F413020灌浆与防渗墙施工1F413021掌握灌浆施工要求一、灌浆分类(一)按灌浆材料分类按浆液材料主要分为水泥灌浆、黏土灌浆和化学灌浆等。1F413021掌握灌浆施工要求(二)按灌浆目的分类按灌浆目的分为帷幕灌浆、固结灌浆、接触灌浆、接缝灌浆和回填灌浆等。1．帷幕灌浆。帷幕灌浆是用浆液灌入岩体或土层...
