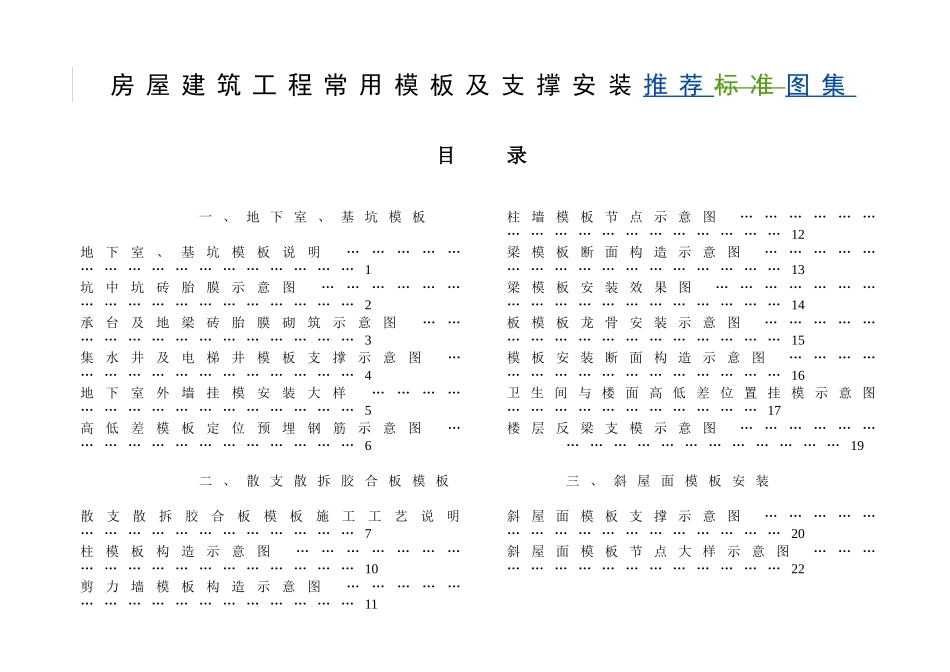

房屋建筑工程常用模板及支撑安装推荐标准图集目录一、地下室、基坑模板地下室、基坑模板说明……………………………………………1坑中坑砖胎膜示意图………………………………………………2承台及地梁砖胎膜砌筑示意图……………………………………3集水井及电梯井模板支撑示意图…………………………………4地下室外墙挂模安装大样…………………………………………5高低差模板定位预埋钢筋示意图…………………………………6二、散支散拆胶合板模板散支散拆胶合板模板施工工艺说明………………………………7柱模板构造示意图…………………………………………………10剪力墙模板构造示意图……………………………………………11柱墙模板节点示意图………………………………………………12梁模板断面构造示意图……………………………………………13梁模板安装效果图…………………………………………………14板模板龙骨安装示意图……………………………………………15模板安装断面构造示意图…………………………………………16卫生间与楼面高低差位置挂模示意图……………………………17楼层反梁支模示意图………………………………………………19三、斜屋面模板安装斜屋面模板支撑示意图……………………………………………20斜屋面模板节点大样示意图………………………………………22四、普通模板扣件式钢管支撑与碗口式钢管支撑普通模板支撑施工工艺说明………………………………………23普通扣件式钢管模板支撑平面图…………………………………25普通扣件式钢管模板支撑立面图…………………………………26普通扣件式钢管模板支撑剖面图…………………………………27碗扣式钢管模板支撑示意图………………………………………28五、高大模板扣件式钢管支撑高大模板支撑施工工艺说明………………………………………29高大模板支撑平面图………………………………………………30高大模板支撑立面图……………………………………………31高大模板支撑剖面图……………………………………………32高大模板架体与框架柱、梁板连接大样图……………………33高大模板支撑立杆底部大样图…………………………………34六、楼梯模板安装楼梯模板与楼梯模板外帮木、反三角示意图…………………35楼梯模板支撑示意图……………………………………………36楼梯施工缝后插板做法示意图…………………………………37七、后浇带模板安装后浇带模板支撑示意图…………………………………………38地下室模板工艺说明砖胎膜：坑中坑砖胎膜砌筑需待圈梁及砌体达到80%以上强度后坑内采用井字水平支撑后方可进行第一次回填，回填材料宜选用粗砂或者含水量符合压实要求的粘性土，不可使用淤泥和淤泥质土用作填料。在承台或地梁砖胎膜砌筑过程中，砖垛应选用整砖砌筑，断面宜为方形或矩形，砖柱水平灰缝的砂浆饱满度不得小于80%。模板支撑：地下室集水井及电梯井的模板支撑应该引起足够重视,沙袋应足量堆载，确保模板箱体不在混凝土的作用下上浮，箱体模板与砖胎膜之间采用与底板同强度等级的水泥砂浆垫块以满足成型后的尺寸要求。底板外侧边缘模板采用钢管架支撑时，须待底板混凝土有了一定强度后方可拆除。地下室外墙挂模需要注意限位钢筋应与底板面筋进行可靠焊接，保证外墙尺寸不因止水螺栓的锁紧而发生尺寸缩小情况出现。在进行后浇带的模板支撑时需要注意及时的进行清扫口的预留。图名地下室、基坑模板说明图页1依计算确定依计算确定依计算确定88坑中坑截面尺寸123456711坑中坑截面尺寸1-12-2221坑中坑砖胎膜1-Φ8@200钢筋2-4B163－截面尺寸370*200的C20砼圈梁4-坑中坑一半高度标高面5-先行回填粗砂6-100厚C15垫层7-砖胎膜8-水平撑（50*100方木）注：砖胎膜高度超过3m时在中部设置一道圈梁，胎膜高度小于1.5m时采用240mm厚砖胎膜。图名坑中坑砖胎膜示意图图页2承台及地梁砖胎膜砌筑1-砖胎膜；2-@1000mm砖垛；3－混凝土垫层；4回填粗砂注：地梁跨度超过3m时开始设置砖垛，地梁高度小于500mm时采用120mm厚的砖胎膜。图名承台及地梁砖胎膜砌筑示意图图页3地梁、承台宽1234集水井及电梯井模板支...
