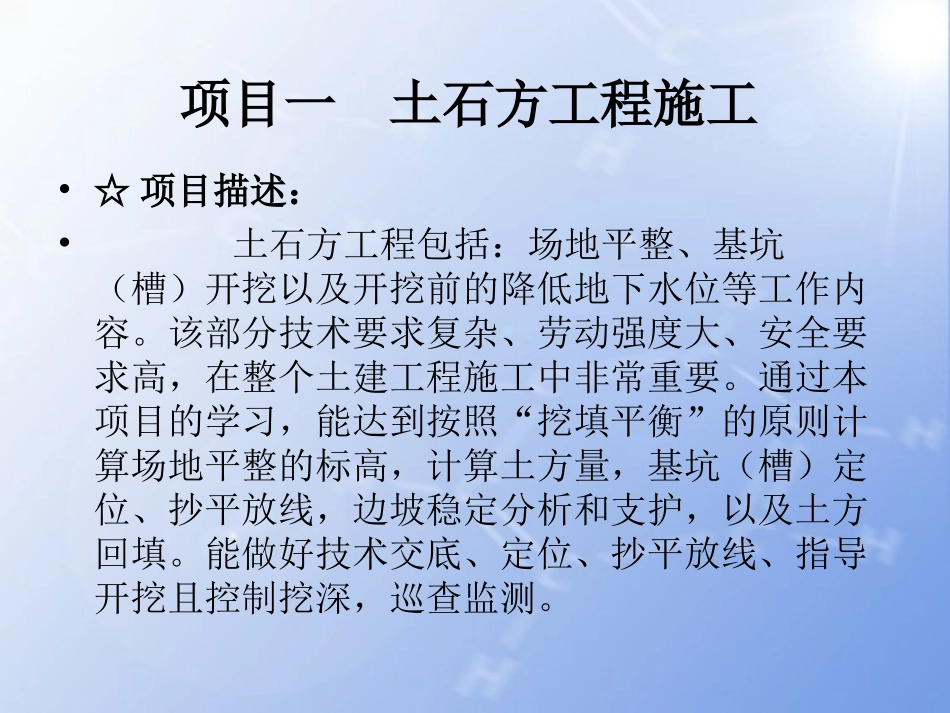

项目一土石方工程施工•☆项目描述：•土石方工程包括：场地平整、基坑（槽）开挖以及开挖前的降低地下水位等工作内容。该部分技术要求复杂、劳动强度大、安全要求高，在整个土建工程施工中非常重要。通过本项目的学习，能达到按照“挖填平衡”的原则计算场地平整的标高，计算土方量，基坑（槽）定位、抄平放线，边坡稳定分析和支护，以及土方回填。能做好技术交底、定位、抄平放线、指导开挖且控制挖深，巡查监测。任务一土的分类与性质一、土的工程分类土的工程分类方法主要有两种：按照建筑地基岩土进行分类和按照土的开挖难易程度进行分类。前者与土方边坡稳定和土壁支护有密切关系，通常分为六类：岩石、碎石土、砂土、粉土、黏性土和人工填土；后者对土方工程施工方法的选择、劳动量和机械台班的消耗及工程费用有较大的影响，通常将土分为八类，见表1-1。第一章土方工程•二、土的基本性质•（一）土的组成•土一般由土颗粒（固相）、水（液相）和空气（气相）三部分组成，这三部分之间的比例关系随着周围条件的变化而变化，三者之间比例不同，反映出土的物理状态不同，如干燥、稍湿或很湿，密实、稍密或松散。这些指标是最基本的物理性质指标，对评价土的工程性质、进行土的工程分类具有重要意义。图1-2土的三相示意图图1-2土的三相示意图•土的三相物质是混合分布的，为阐述方便，一般用三相图（如图1-2所示）表示。三相图中，把土的固体颗粒、水、空气各自划分开来。（二）土的物理性质•1、土的可松性与可松性系数天然土经开挖后，其体积因松散而增加，虽经振动夯实，仍然不能完全复原，这种现象称为土的可松性。土的可松性用可松性系数表示，即：最后可松性系数：'31sVKV最初可松性系数：21sVKV1V土在天然状态下的体积2V土开挖后松散状态下的体积3V土经压实后的体积2、土的天然含水量：反映土的干湿程度在天然状态下，土中水的质量与固体颗粒质量之比的百分率。100%wsmwm-100%100%wsmmmwmm湿干干3、土的天然密度和干密度土的天然密度：土在天然状态下单位体积的质量。mV土的干密度：土的固体颗粒质量与总体积的比值。sdmV4、土的孔隙比和孔隙率：反映土的密实程度孔隙比：土的孔隙体积与固体体积的比值。vsVeV孔隙率：土的孔隙体积与总体积的比值。用百分率表示。100%vVnV5、土的渗透系数：影响施工降水、排水速度土的渗透系数表示单位时间内水穿透土层的能力，用m/d表示。土根据渗透系数不同，可分为透水性土和不透水性土。土的渗透系数见表1-2•例：某基坑体积为827m3，基础占有体积为365m3，则应预留多少回填土（天然体积）？若多余土用3m3斗容量的汽车外运，需运多少车？（KS=1.30；K’s=1.04）•解：预留回填土：•V=（827-365）/1.04=444.23m3•需运车数：•N=（827-444.23）×1.3/3=166车第二节土方工程量计算及土方调配一、基坑基坑的土方量按立体几何中的拟柱体体积公式计算。10246HVAAA•基槽和路堤管沟：分段计算10246iiLVAAAiZVV二、场地平整土方量的计算场地平整：挖凸填凹，将现场平整成所要求的设计平面。确定设计标高计算工程量确定调配方案根据工程规模、施工期限、土的性质和设备条件选择施工机械、确定施工方案（一）场地设计标高的确定(1)确定设计标高考虑的因素：建筑规划和生产工艺及运输的要求利用地形，减少挖填方工程量挖填方工程量力求平衡，减少运输费用满足排水要求，要有一定的坡度(2)确定设计标高的步骤与方法：1、初步确定场地的设计标高•初步确定设计标高的原则：挖方量等于填方量•初步确定设计标高的方法:方格网法划分方格网确定方格网角点标高计算设计标高划分为边长为10～40m的方格网插入法或现场测量公式计算场地设计标高计算简图场地设计标高计算简图aa）地形图上划分方格；）地形图上划分方格；bb）设计标高示意图）设计标高示意图1—1—等高线；等高线；2—2—自然地面；自然地面；3—3—设计标高平面；设计标高平面；•根据挖填平衡的原则：22111221220HHHHHNaa4111221220HHHHH4N12340H2H3H4HH4N2、场...
