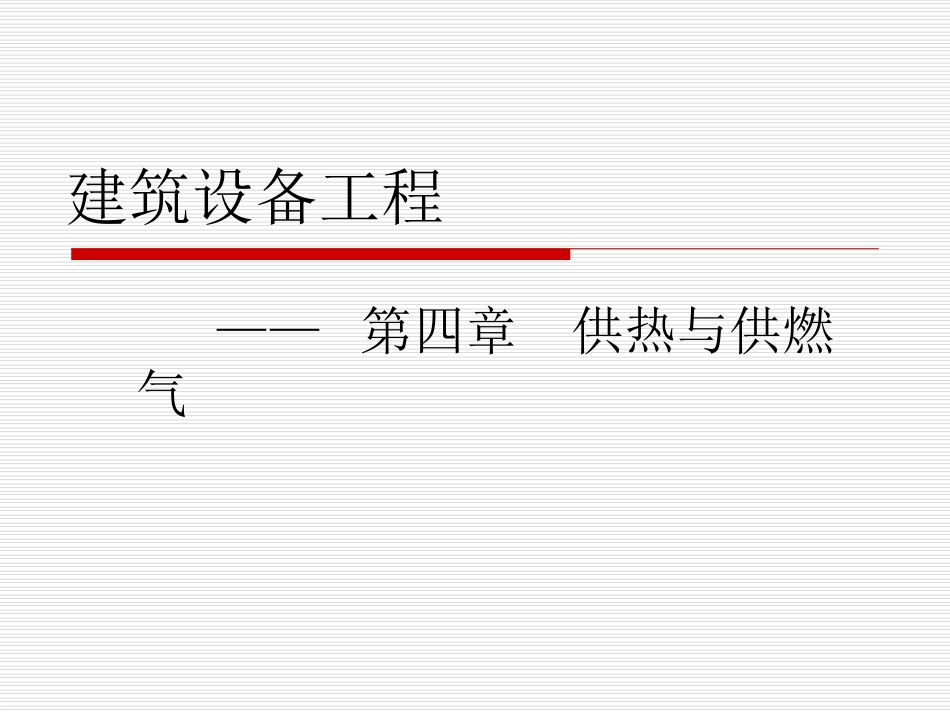

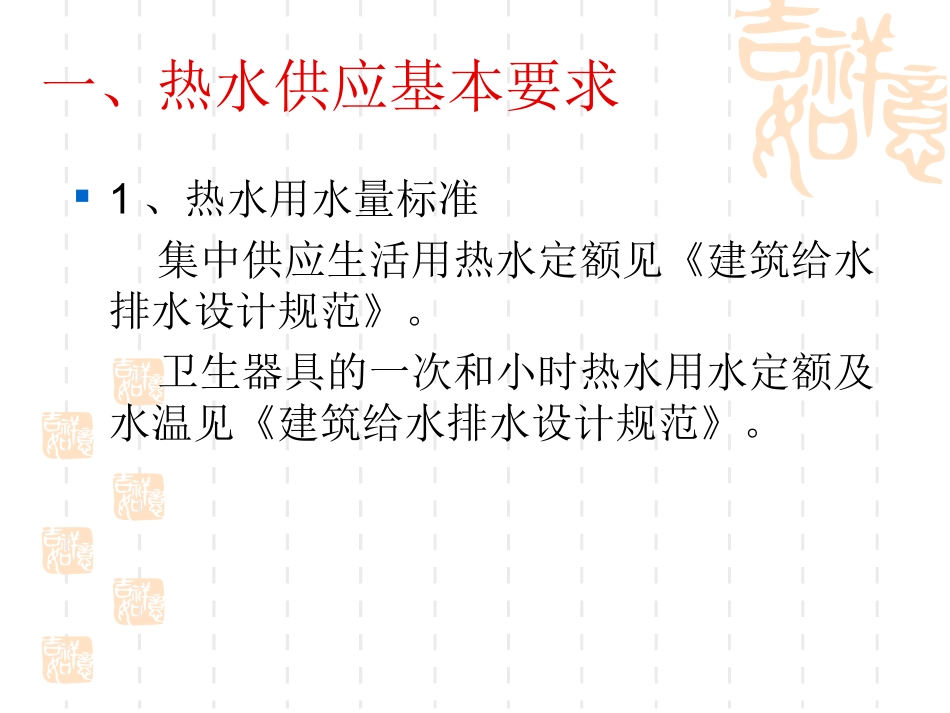

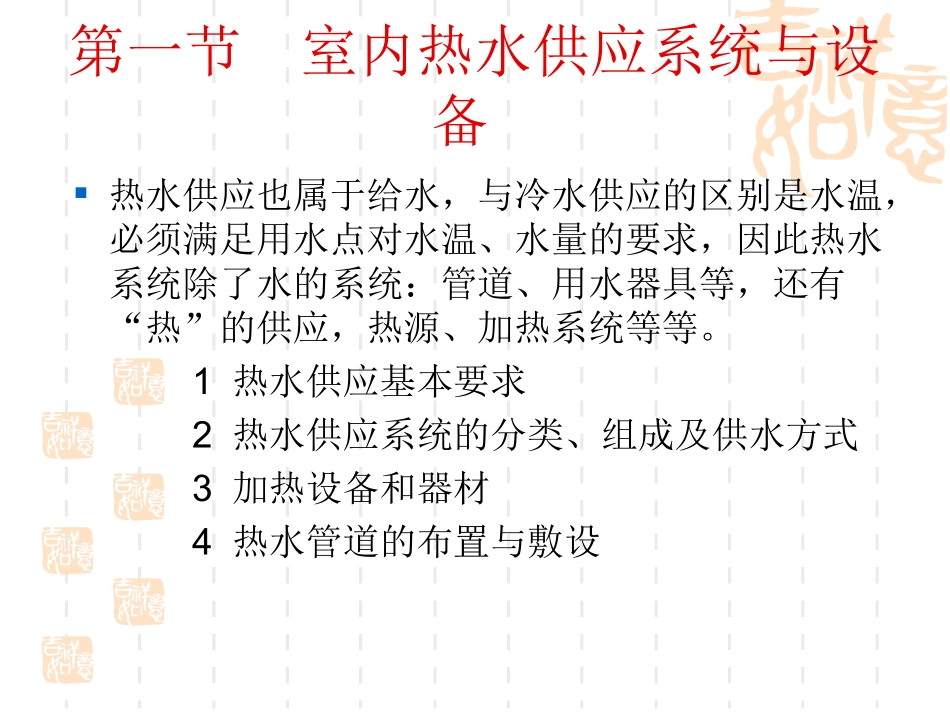

——第四章供热与供燃气建筑设备工程第一节室内热水供应系统与设备热水供应也属于给水，与冷水供应的区别是水温，必须满足用水点对水温、水量的要求，因此热水系统除了水的系统：管道、用水器具等，还有“热”的供应，热源、加热系统等等。1热水供应基本要求2热水供应系统的分类、组成及供水方式3加热设备和器材4热水管道的布置与敷设一、热水供应基本要求1、热水用水量标准集中供应生活用热水定额见《建筑给水排水设计规范》。卫生器具的一次和小时热水用水定额及水温见《建筑给水排水设计规范》。一、热水供应基本要求2、热水用水水温热水用水水温依使用目的存有差异，一般为30℃～40℃。洗衣房为30℃～60℃，厨房餐厅45℃～100℃。热水系统供水温度一般为55℃～75℃。加热设备出口处与配水点的热水温差一般不得大于15℃，一般不应高于75℃。一、热水供应基本要求3、热水水质热水供应系统中的管道结垢和腐蚀是两个普遍问题。热水管道腐蚀，主要因水中溶解氧过高所致；因此，工程上常采用排除气体装置或采用抗腐蚀性强的铜管。一、热水供应基本要求热水管道结垢，主要因水的暂时硬度过高所致。按照水的硬度，通常分成软水（＜4.2）、稍硬水（4.2～8.4）、硬水（8.4～16.8）、极硬水（＞16.8）（单位为德国度）。规范规定：热水水质除满足《生活饮用水卫生标准》的要求外，还应对硬水特别是极硬水进行进行软化处理，以去除水的钙镁离子。二、室内热水供应系统的分类与组成建筑内的热水供应系统按照热水供应范围的大小，可分为：区域热水供应系统集中热水供应系统局部热水供应系统二、室内热水供应系统的分类与组成（1）区域热水供应系统：区域中多栋建筑物统一供应热水，由小区锅炉供热水或由城市热网供热、经过热交换器获得热水后，再供应各建筑的热水。区域热水供应系统规模较大，热能利用效率高，设备集中，热水成本低，使用方便，对环境污染小，是一种较好的热水供应的办法。但设备系统较复杂，投资大，维护管理技术要求高。二、室内热水供应系统的分类与组成（2）集中热水供应系统：热水集中制备、存储，由统一管网配送到各个配水点。适用于使用要求高，耗热量大，用水点多且分布较密集的建筑。大型旅馆住宅、公共建筑等多采用集中热水供应系统。集中管理，热效率高，热水成本较低，节省建筑面积，使用方便。但设备较复杂，管网长，热耗大，投资较大。二、室内热水供应系统的分类与组成（3）局部热水供应系统适用于使用要求不高，用水点少且分散的建筑，如家庭住宅、食堂、公共建筑及一些用热水量较小的建筑。加热器可用锅炉灶、电热水器、蒸汽热水器、煤气热水器及太阳能热水器等。其优点是设备系统简单，热水管路短，热损失小，造价低，使用灵活，易于装置。缺点是热效能较低，热水成本较高。目前没有集中热水供应的建筑，可根据具体条件采用局部热水系统解决热水的供应问题。二、室内热水供应系统的分类与组成二、室内热水供应系统的分类与组成室内热水系统主要由以下三部分组成：二、室内热水供应系统的分类与组成1、热媒系统（第一循环系统）组成：热源、水加热器、热媒管网工作过程：锅炉产生的蒸汽或过热水通过热媒管网送到水加热器加热冷水，经过热交换，蒸汽变成冷凝水，靠余压再送到冷凝水池，冷凝水和新补充的软化水经冷凝循环泵再送回锅炉加热为蒸汽。热媒系统（第一循环系统）锅炉产生的蒸汽或过热水通过热媒管网送到水加热器加热冷水，经过热交换，蒸汽变成冷凝水，靠余压再送到冷凝水池，冷凝水和新补充的软化水经冷凝循环泵再送回锅炉加热为蒸汽。二、室内热水供应系统的分类与组成2、热水供水系统（第二循环系统）组成：热水配水管网和回水管网组成。工作过程：被加热到一定温度的热水，从水加热器中出来经配水管网送至各个热水配水点，而水加热器中的冷水由屋顶的水箱或给水管网补给。为了保证用水点的水温，在立管和水平干管甚至支管处设置回水管，使部分热水经过循环水泵流回水加热器再加热。热水供水系统（第二循环系统）热水从水加热器中出来经配水管网送至各个热水配水点，而水加热器中的冷水由屋顶的水箱或给水管网...
