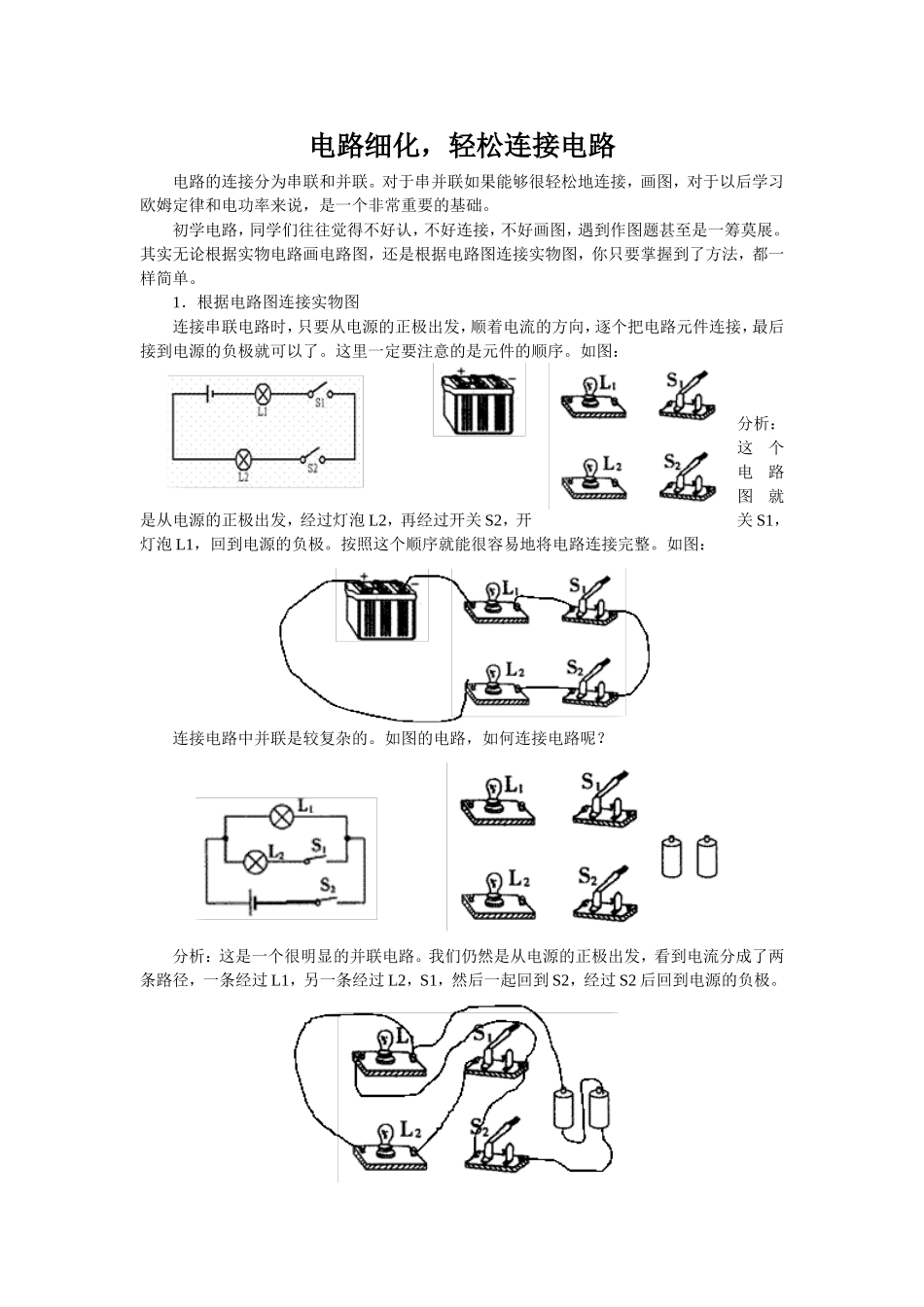

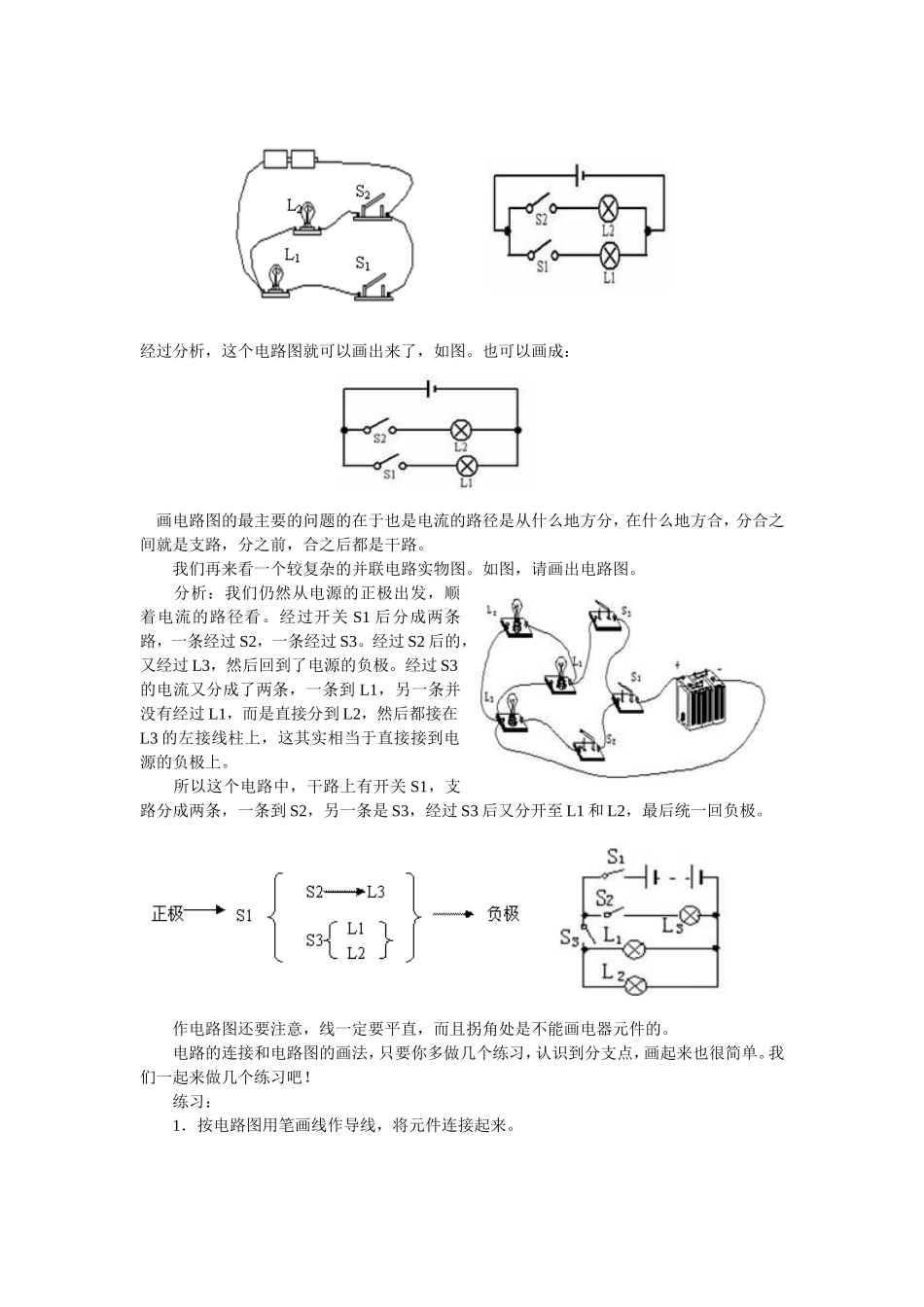

电路细化，轻松连接电路电路的连接分为串联和并联。对于串并联如果能够很轻松地连接，画图，对于以后学习欧姆定律和电功率来说，是一个非常重要的基础。初学电路，同学们往往觉得不好认，不好连接，不好画图，遇到作图题甚至是一筹莫展。其实无论根据实物电路画电路图，还是根据电路图连接实物图，你只要掌握到了方法，都一样简单。1．根据电路图连接实物图连接串联电路时，只要从电源的正极出发，顺着电流的方向，逐个把电路元件连接，最后接到电源的负极就可以了。这里一定要注意的是元件的顺序。如图：分析：这个电路图就是从电源的正极出发，经过灯泡L2，再经过开关S2，开关S1，灯泡L1，回到电源的负极。按照这个顺序就能很容易地将电路连接完整。如图：连接电路中并联是较复杂的。如图的电路，如何连接电路呢？分析：这是一个很明显的并联电路。我们仍然是从电源的正极出发，看到电流分成了两条路径，一条经过L1，另一条经过L2，S1，然后一起回到S2，经过S2后回到电源的负极。连接这样的电路图的在于首先看清电流是从位置开始分路，又从什么位置开始合在一起。分流和合拢的位置究竟是否过了某个元件。就如上图中，都是在S2处合拢，且都要经过S2，因此这里我们连线时两条线都要连到S2的左接线柱上。如果这个电路稍作变化，如下图：这里的变化就是指上图中是两条电流的路径都在S2处合拢，都经过S2后，回到了电源的负极。这里却是各自直接回到了电电源的负极。因此我们在连接电路时，经过L2后经过S1的线接在S2的左接线柱上，而不是接在S2的右接柱上。如果接在S2的右接线柱上，表示电流就经过S2后回到负极。这里面容易出现的错误就是：学生往往将电流流经某元件的接线柱，误认为电流流经该元件，导致分支点和合拢点找错。连接电路的过程中，一定要注意的是元件的顺序，导线必须画到接线柱上，电路的连线不允许交叉。只要我们仔细分析，电路的连接一定会非常简单的。2．根据实物图画电路图串联电路图的画法很简单，把电源，用电器，开关等等，用导线首尾顺次连接起来，连接时按照一定的顺序进行，就能够按照实物图画出电路图来。并联电路图的画法主要难点还是在于电流的分支点和合拢点，但并联亦有它的规律可循。并联是有固定的模式的（如图）：其中红色箭头部分为干路，蓝色部分为支路。对整个电路分析后最终都可以转化成这种形式，整个电路清晰而且简洁。为了方便画图，有时能简化出这种固定模式（其中紫红色部分为干路，绿色部分为支路）：如图，画出电路图。分析：这个实物图中，电流从电源的正极出发，到达S2，关键是从S2又分出一条支路，分出的这条支路并没有经过S2，所以该电路是从正极出发后就分成了两条支路。一条支路经过S2，L2，回到电源负极。另一条支路经过S1，L1，回到电源负极。因此这个实物图中干路上并没有元件，而在支路上，分别有经过S2，L2和S1，L1的两条支路。经过分析，这个电路图就可以画出来了，如图。也可以画成：画电路图的最主要的问题的在于也是电流的路径是从什么地方分，在什么地方合，分合之间就是支路，分之前，合之后都是干路。我们再来看一个较复杂的并联电路实物图。如图，请画出电路图。分析：我们仍然从电源的正极出发，顺着电流的路径看。经过开关S1后分成两条路，一条经过S2，一条经过S3。经过S2后的，又经过L3，然后回到了电源的负极。经过S3的电流又分成了两条，一条到L1，另一条并没有经过L1，而是直接分到L2，然后都接在L3的左接线柱上，这其实相当于直接接到电源的负极上。所以这个电路中，干路上有开关S1，支路分成两条，一条到S2，另一条是S3，经过S3后又分开至L1和L2，最后统一回负极。作电路图还要注意，线一定要平直，而且拐角处是不能画电器元件的。电路的连接和电路图的画法，只要你多做几个练习，认识到分支点，画起来也很简单。我们一起来做几个练习吧！练习：1．按电路图用笔画线作导线，将元件连接起来。2．根据实物电路，请画出电路图。参考答案：1．按电路图用笔画线作导线，将元件连接起来。2．根据实物电路，请画出电路图
