屋面工程做法细则VIP免费

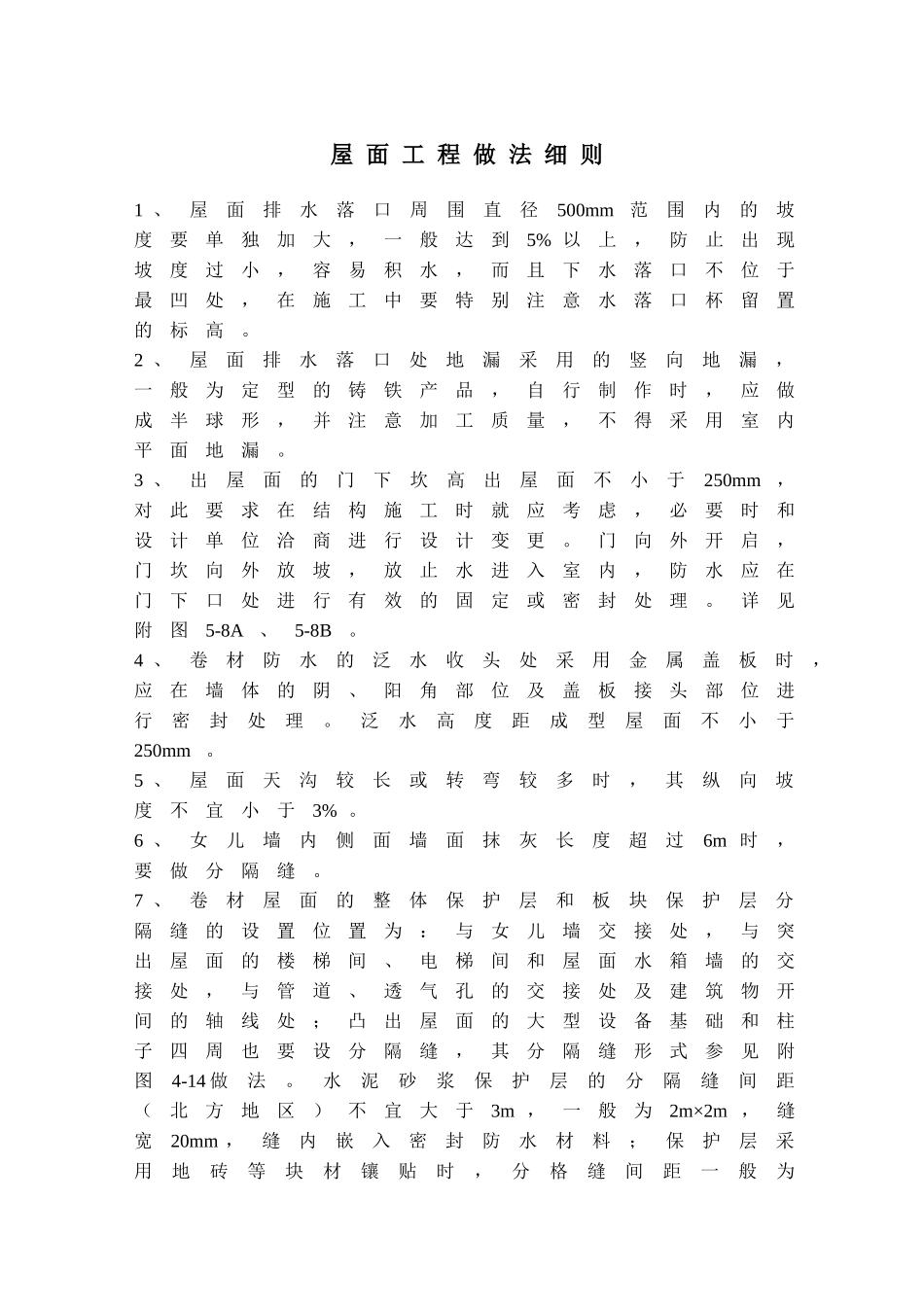

屋面工程做法细则1、屋面排水落口周围直径500mm范围内的坡度要单独加大，一般达到5%以上，防止出现坡度过小，容易积水，而且下水落口不位于最凹处，在施工中要特别注意水落口杯留置的标高。2、屋面排水落口处地漏采用的竖向地漏，一般为定型的铸铁产品，自行制作时，应做成半球形，并注意加工质量，不得采用室内平面地漏。3、出屋面的门下坎高出屋面不小于250mm，对此要求在结构施工时就应考虑，必要时和设计单位洽商进行设计变更。门向外开启，门坎向外放坡，放止水进入室内，防水应在门下口处进行有效的固定或密封处理。详见附图5-8A、5-8B。4、卷材防水的泛水收头处采用金属盖板时，应在墙体的阴、阳角部位及盖板接头部位进行密封处理。泛水高度距成型屋面不小于250mm。5、屋面天沟较长或转弯较多时，其纵向坡度不宜小于3%。6、女儿墙内侧面墙面抹灰长度超过6m时，要做分隔缝。7、卷材屋面的整体保护层和板块保护层分隔缝的设置位置为：与女儿墙交接处，与突出屋面的楼梯间、电梯间和屋面水箱墙的交接处，与管道、透气孔的交接处及建筑物开间的轴线处；凸出屋面的大型设备基础和柱子四周也要设分隔缝，其分隔缝形式参见附图4-14做法。水泥砂浆保护层的分隔缝间距（北方地区）不宜大于3m，一般为2m×2m，缝宽20mm，缝内嵌入密封防水材料；保护层采用地砖等块材镶贴时，分格缝间距一般为6m×6m。特别强调：卷材屋面的整体保护层和板块保护层与女儿墙交接处必须设分隔缝，分隔缝可以防止裂缝产生并起分色作用。详见图5-128、水落管安装牢固，承插口边距离墙面不应小于20mm，管箍间距不得大于1.5m，在接头处设上下两个管箍，管箍插入墙内的圆钢直径不得小于10mm，锚入深度不得小于120mm，严禁用木楔固定。对管径大于75mm的铸铁水落管，应每5m左右自上而下增设φ10抱杆固定，以保证施工和垂直承载的安全，且加固件必须进行防锈刷漆（颜色与管身相同）处理。9、卷材防水屋面的基层与突出屋面的结构（女儿墙、立墙、天沟墙、变形缝、烟囱等）连接处以及基层的转角处（水落口、天沟、檐沟、屋脊等）均应做成圆弧。圆弧半径，对沥青防水卷材为100-150mm；高聚物改性沥青防水卷材为50mm；合成高分子防水卷材为20mm。10、屋面保温层无论采用何种保温材料，其含水率都不易控制，保温层要做排气道。排气道应纵横贯通，并应与大气连通的排气孔相通。排气孔间距宜为6m，纵横设置，在保温层中预留槽作排气道时，其宽度一般为150-200mm，在保温层中埋置打孔细管（塑料管或镀锌管）作排气道时，管径为φ25-40mm。排气孔的数量宜为36m2屋面面积设置1个。排气出口埋设排气管，穿过保温层的管壁应设排气孔。排气出口构造如图5-17A。现在要求的做法是把排气孔设置在女儿墙泛水以下。对应保温层排气道，找平层必须设排气道，并与保温层排气道贯通，保护层分格缝尽量与排气道对应，也可不对应。如图5-17B11、卷材防水屋面的泛水构造为：当墙体为砖墙时，卷材收头可直接铺压在女儿墙压顶下，压顶应做防水处理。也可在砖墙预留凹槽，将截齐的卷材端部压入预留凹槽内，并用压条或垫片钉压固定，最大钉距不得大于900mm，然后用密封材料将凹槽嵌填封严。凹槽距屋面找平层最低高度不小于250mm，凹槽上部的墙体要做防水处理。还可采取传统的在墙上设挑眉砖的做法。也可设混凝土挑檐作滴水的做法。详见附图5-20。也可采用定型镀锌铁皮做法，详见工艺指导。12、伸出屋面管道周围的找平层应做上圆锥台，高30-40mm，半径为管道外径加50mm。管道与找平层间留凹槽，并嵌填密封材料，防水层收头处应用金属箍箍紧，并用密封材料封严，详见图5-21。圆锥台做法可采用塑料管做模板灌砂浆，塑料管切成两半片，铁丝固定。13、屋面垂直出入口处防水层收头要压在混凝土压顶圈下，详见图5-22A。屋面水平出入口收头应压在混凝土踏步下，防水层的泛水应设护墙，详见图5-22B。5.27．屋面天沟内雨水横向落水口，宜用平面铸铁篦子，竖向落水口宜用半球形铸铁篦子，不宜用铅丝球代替。高低跨屋面水落管的排水口距低屋面的高度应为200mm，下设135度弯头，出水口处并设挡水板（槽）。5.28．架空隔热板的规格宜为500mm×500mm×30mm，侧边...
