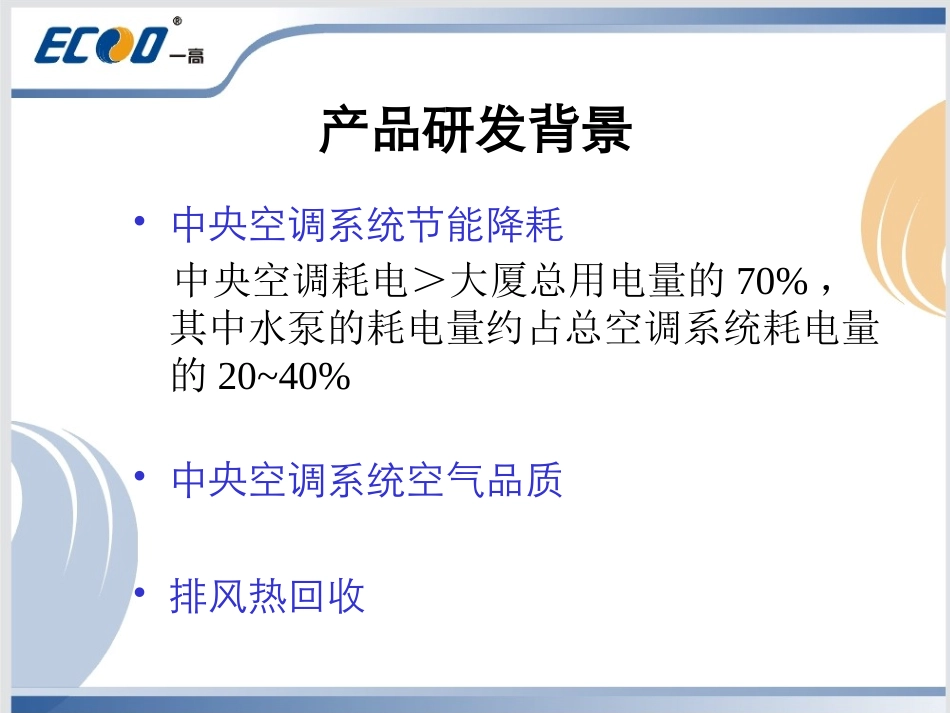

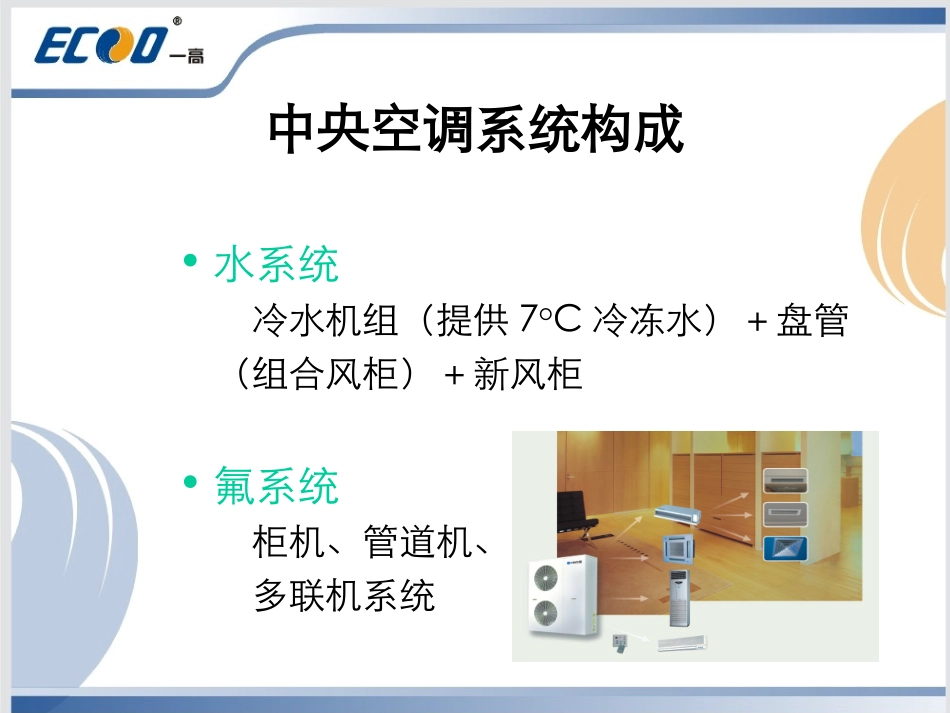

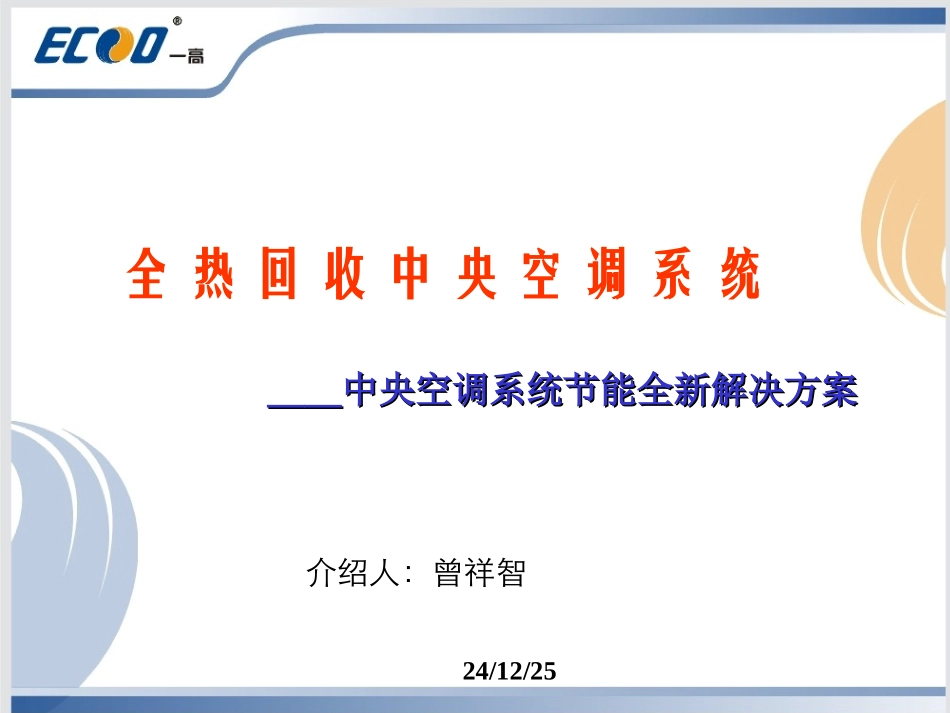

24/12/25全热回收中央空调系统＿＿中央空调系统节能全新解决方案＿＿中央空调系统节能全新解决方案介绍人：曾祥智24/12/2524/12/25产品研发背景•中央空调系统节能降耗中央空调耗电＞大厦总用电量的70%，其中水泵的耗电量约占总空调系统耗电量的20~40%•中央空调系统空气品质•排风热回收24/12/25中央空调系统构成•水系统冷水机组（提供7oC冷冻水）＋盘管（组合风柜）＋新风柜•氟系统柜机、管道机、多联机系统24/12/25中央空调系统能耗构成室内热量室外新风末端设备冷冻水空调制冷系统冷却水冷却水塔室外空气A.风机耗能B.冷冻水泵耗能C.压缩机耗能D.冷却水泵耗能E.风机耗能F.风机耗能水冷式风冷式24/12/25中央空调系统能耗构成冷水机组Kw/kw冷（COPkW冷/Kw）0.25（4.0）0.20（5.0）0.167（6.0）水系统冷却水系统Kw/kw冷0.028＋0.010＝0.038冷冻水系统Kw/kw冷0.028供冷水系统COPkW冷/Kw3.163.764.29风系统全空气系统Kw/kw冷0.085风机盘管＋新风Kw/kw冷0.016＊80%＋0.019＊20%＝0.0166整体系统COP全空气系统kW冷/Kw2.492.853.14风机盘管＋新风3.003.544.0020%全空气、80%风机盘管＋新风2.893.383.8024/12/25中央空调系统节能技术•A末端风机能耗（10%）排风热回收、变风量系统（VAV）、低温送风•B冷冻水泵能耗（10%）（冷冻水泵/冷水机能耗＝15%）冷冻水泵变频、分区供冷•C主机能耗（67%）压缩机变频、高效蒸发器、高效冷凝器24/12/25中央空调系统节能技术•D冷却水泵能耗（13%）（冷却水泵/冷水机能耗＝20%）高效冷却水泵、冷却水变频？•E冷却塔能耗高效冷却塔•F冷凝风机能耗高效风冷冷凝器24/12/25传统电制冷中央空调机组•水冷式机组•风冷式机组24/12/25制冷系统冷凝方式分析24/12/25几种冷凝方式比较风冷式水冷式蒸发式24/12/25几种冷凝方式比较风冷式缺点风冷式缺点冷凝温度高达45OC、换热效率低、体积大、机组能耗高，安装位置要求高风冷式优点设备可以机组化、结构简单、节水24/12/25几种冷凝方式比较水冷式缺点•系统复杂，需增加水泵和冷却塔的循环系统•冷却塔噪音大、飞水，冷却塔需单独设置•冷凝器维护、清洗困难•冷却水系统能耗高，导致整个系统的能耗降低水冷式优点•设备换热效率高、体积小24/12/25几种冷凝方式比较蒸发冷凝式优点•系统简单，无需水泵和冷却塔的循环系统•无飞水，耗水量低•冷凝温度低（＜38OC），系统的能耗低•系统机组化•易清洗、维护简单蒸发冷凝缺点•加工技术要求高•生产成本高24/12/25传统蒸发式换热盘管存在：空气阻力大易结垢，难清洗维修困难效率逐年下降传统蒸发式冷凝器24/12/25ECOO创新平面液膜蒸发冷凝技术平面液膜蒸发式冷凝技术－引领制冷节能新潮流24/12/25ECOO平面液膜换热技术气态制冷剂液态制冷剂冷却循环水冷却水流动特点：交错、复迭流动24/12/25ECOO板管式蒸发冷凝器激光焊接加工技术24/12/25传统排风热回收方式介绍24/12/25传统排风热回收方式(转轮式）金属网滤材-氯化锂石棉纸芯材-氯化铝芯材-硅胶芯材-3A分子筛芯材24/12/25传统排风热回收方式(板式显热）排风新风24/12/25传统排风热回收方式(板式全热）24/12/25存在的问题回收效率－低功能－单一板式显热＜15%换气＋热回收板式全热＜60%新风处理依靠新风柜转轮全热＜65%使用成本－高可靠性－差2年需更换回收芯气流交叉污染流道堵塞24/12/25ECOO设备热回收工作原理24/12/25ECOO空调设备全热回收工作原理320C90%270C46.7%340C64%•室内排风经蒸发式冷凝器回收显热和潜热后排出•改善机组冷凝效果，提高机组能效比，为间接式热回收24/12/25基于板管式蒸发冷凝技术的ECOO全热回收空调设备24/12/25ECOO全热回收空调设备•全热回收模块式冷水机组24/12/25全热回收冷水机系统室外空气冷凝排风室内排风340C64%270C46.7%70C冷冻水120C回水24/12/25ECOO全热回收空调设备•全热回收柜式空调机组冷量范围：25.2KW－250.2KW24/12/25ECOO柜机系统应用（制冷）室内回风送风冷凝进风冷凝排风30%新风30%排风24/12/25ECOO全热回收空调设备•全热回收新风处理专用机组新风处理量：1500~50000m3/h制冷量：11.7~368kw制热量：9.7~310kw共19种规格24/12/25ECOO空调设备全热回收工作...
