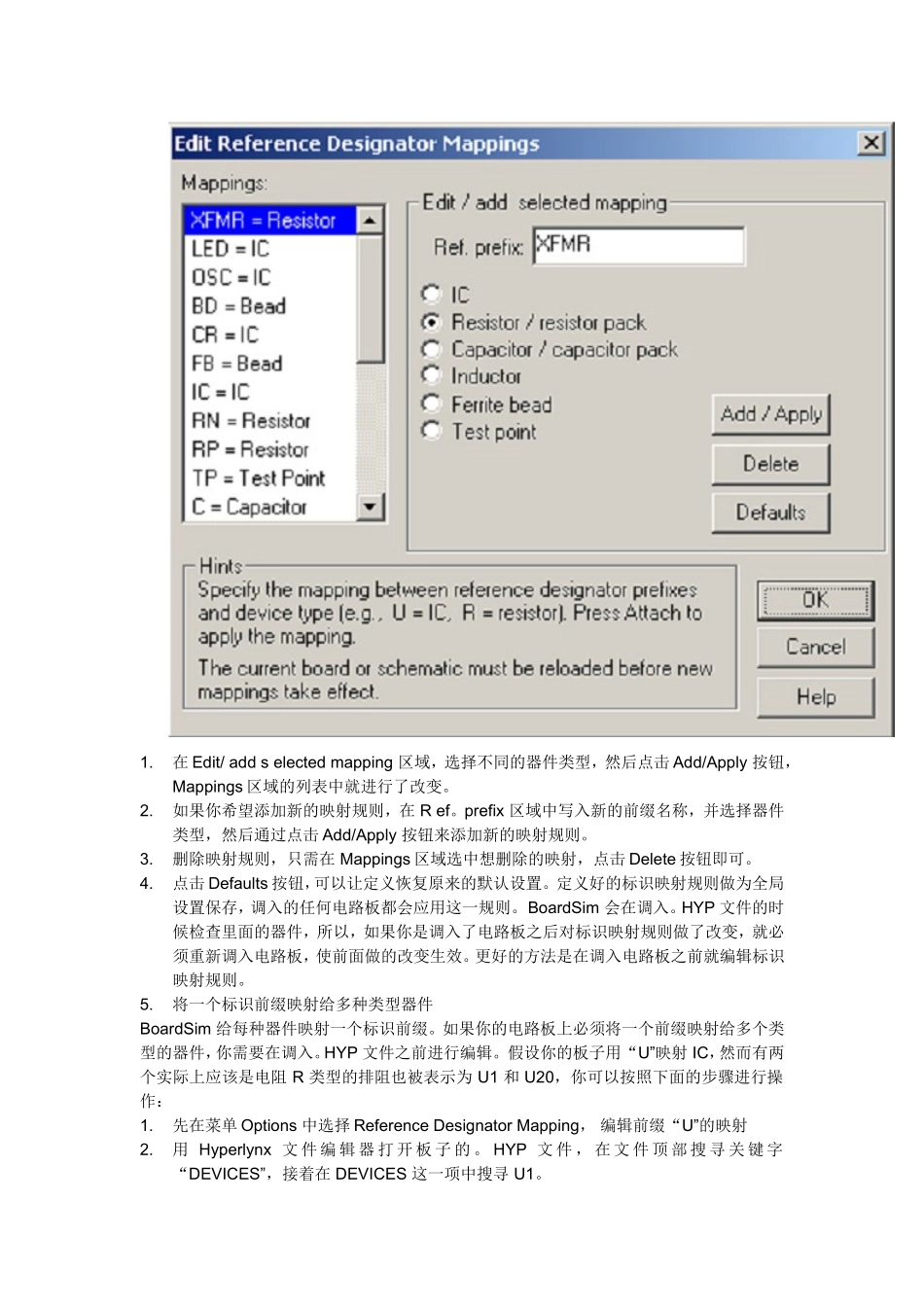

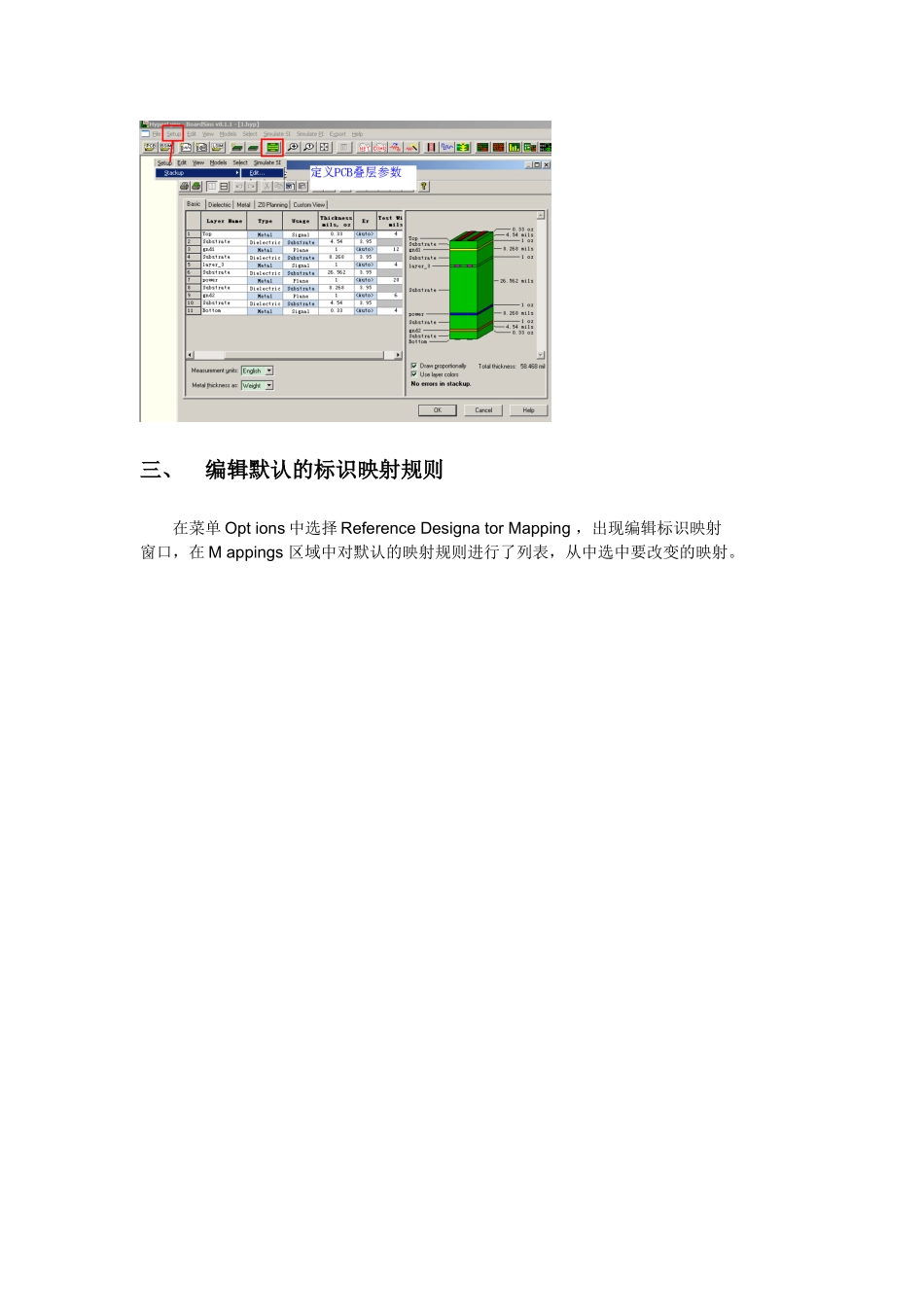

Hyperlynx使用方法整理一、从PCB中生成.HYP文件。在菜单栏点击tools，在下拉菜单中点击BoardSim，更加需要对界面调整如下图，Unrouted选项：设置不走线的平面，因为电源层走线不设置？不明白？Planeareasandcopperpours：两个选项导出的文件没有发现不一样？二、在BoardSim中编辑叠层和线宽当BoardSim调入一块板子的时候，它会自动检查。HYP文件中关于叠层的数据，如果存在叠层记录，BoardSim就会据此建立一个叠层设置方案。如果有错误或不完整，BoardSim会运行StackupWizard来修正叠层设置。简单介绍BoardSim会怎样来修正叠层：1.如果根本就没有任何叠层信息，StackupWizard会做如下处理：根据所有的走线用到的层来建立信号层并命名。在信号层间插入电介质层将信号层的厚度设为默认值将介质层的厚度和电介质常数设为默认值提醒你目前仍然没有平面层2。如果没有平面层，StackupWizard会报告错误，但是不会自动添加平面层，需要手动添加平面层。如果至少存在一个平面层，但有丢失的平面层，Wizard不会显示错误。3。如果缺少介质层，StackupWizard会报告这一情况，同时会自动在信号层间添加介质层，介质层厚度和电介质参数采用默认值。4。如果有厚度为零的层，StackuWizard会自动改变这层的厚度为默认值。如下图在setup中或是点图标编辑叠层。根据板厂的叠层信息设置下图中的各个项目。三、编辑默认的标识映射规则在菜单Options中选择ReferenceDesignatorMapping，出现编辑标识映射窗口，在Mappings区域中对默认的映射规则进行了列表，从中选中要改变的映射。1.在Edit/addselectedmapping区域，选择不同的器件类型，然后点击Add/Apply按钮，Mappings区域的列表中就进行了改变。2.如果你希望添加新的映射规则，在Ref。prefix区域中写入新的前缀名称，并选择器件类型，然后通过点击Add/Apply按钮来添加新的映射规则。3.删除映射规则，只需在Mappings区域选中想删除的映射，点击Delete按钮即可。4.点击Defaults按钮，可以让定义恢复原来的默认设置。定义好的标识映射规则做为全局设置保存，调入的任何电路板都会应用这一规则。BoardSim会在调入。HYP文件的时候检查里面的器件，所以，如果你是调入了电路板之后对标识映射规则做了改变，就必须重新调入电路板，使前面做的改变生效。更好的方法是在调入电路板之前就编辑标识映射规则。5.将一个标识前缀映射给多种类型器件BoardSim给每种器件映射一个标识前缀。如果你的电路板上必须将一个前缀映射给多个类型的器件，你需要在调入。HYP文件之前进行编辑。假设你的板子用“U”映射IC，然而有两个实际上应该是电阻R类型的排阻也被表示为U1和U20，你可以按照下面的步骤进行操作：1.先在菜单Options中选择ReferenceDesignatorMapping，编辑前缀“U”的映射2.用Hyperlynx文件编辑器打开板子的。HYP文件，在文件顶部搜寻关键字“DEVICES”，接着在DEVICES这一项中搜寻U1。3.可以找到(?REF=U1…这样一行，将其改为(RREF=U1…。4.继续搜寻U20并做同样的修改。5.保存文件并退出。这样，U1和U20便被映射为R，而其余以U为前缀的器件保持不变。四、设置电源网络1.为什么要设置电源网络为了适当的进行仿真，BoardSim必须区分出两种网络：信号，电源。信号网络要进行仿真，电源网络则作为直流电源处理。在第一次调入电路板后，仿真之前定要观察和修改电源网络，这是因为有时BoardSim不能完全成功地判断出电网络，这时就需要人工设置和修改。2.BoardSim如何确认电源网络BoardSim会在你调入电路板的时候试图定义电源网络并对它们赋值，定义时3.会通过三种方法来确定是否电源网络：a.通过名称确定有些名称的网络会自动被认定为电源网络并赋以电压值。如PWR，VCC，VDD，POWER会定义为供电电压5V的电源网络；而GND，GROUND，GRND和VSS会定义为0V的电源网络。有的网络名称中有数字或‘V’等关键字，也被自动认为是电源网络并赋值。如+12V，v+12，-12，12V，12均被定义为电源网络。b.计算连接到网络上电容的数量BoardSim认为大多数的电源网络都会连接到很多的电容上。所以，BoardSim默认连接了三个以上电容的网络为电源网络。你也可以在菜单Options的Preference下...
