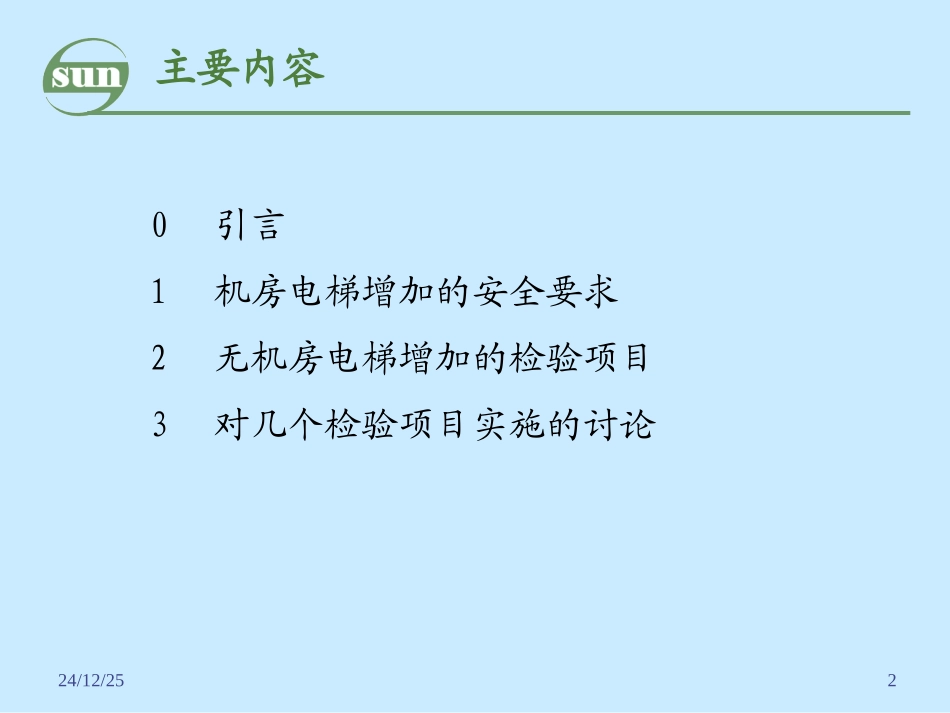

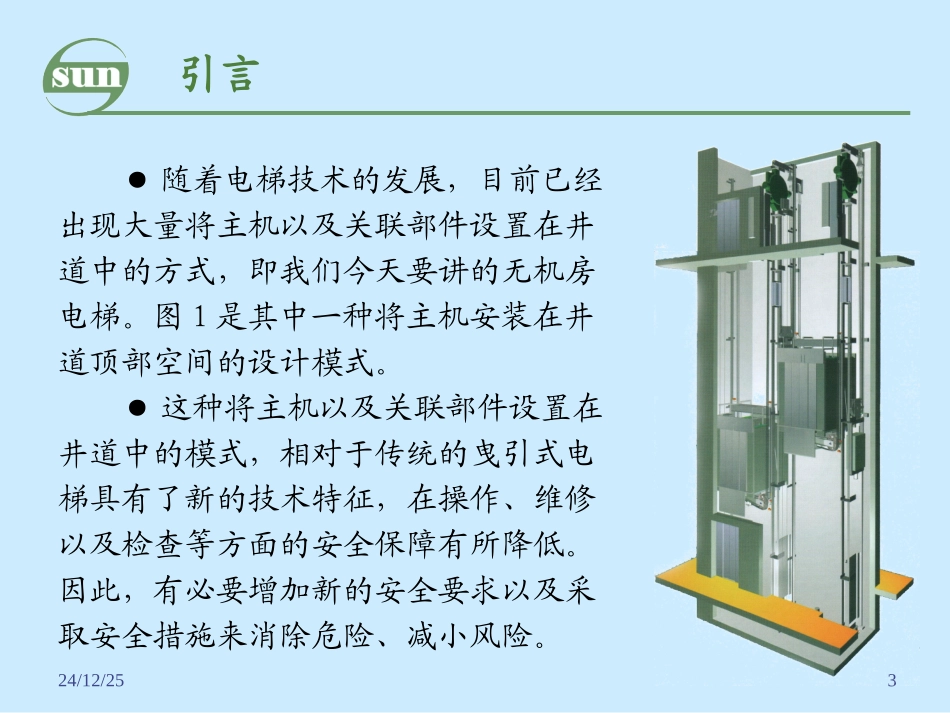

24/12/2524/12/252主要内容0引言1机房电梯增加的安全要求2无机房电梯增加的检验项目3对几个检验项目实施的讨论24/12/253引言●随着电梯技术的发展，目前已经出现大量将主机以及关联部件设置在井道中的方式，即我们今天要讲的无机房电梯。图1是其中一种将主机安装在井道顶部空间的设计模式。●这种将主机以及关联部件设置在井道中的模式，相对于传统的曳引式电梯具有了新的技术特征，在操作、维修以及检查等方面的安全保障有所降低。因此，有必要增加新的安全要求以及采取安全措施来消除危险、减小风险。24/12/254引言●今天讲课中述及的无机房电梯，只适用于机器设备安装于井道内的电梯，不含机器设备安装于井道外的电梯。可以含强制驱动型式。●机器设备（machinery），即传统置于机房内的设备：控制柜，电梯驱动主机，主开关和紧急操作装置。●机器设备区间（machineryspace），即在井道内或井道外的用于安装全部或部分机器设备的空间●滑轮区间（pulleyspace），即在井道内或井道外用于安装滑轮的空间●鉴于我国尚无出台无机房电梯的技术法规/标准，本讲稿主要参考欧洲电梯标准EN81-1：1998/A2.2004。其中，“无机房电梯增加的安全要求”部分主要引用了待出版的《解读EN81》书稿相关内容；“无机房电梯增加的检验项目”部分主要引用了正在修订中的TSGT7030-2005《电梯安装监督检验与定期检验规则》（报批稿）。24/12/2551无机房电梯增加的安全要求●电梯的驱动主机安装在井道内的型式①井道顶部的平台上，维修、检查在平台上进行；②轿架上横梁处，维修、检查在轿顶上进行；③轿厢的侧框架上，维修、检查在轿厢上进行；④轿厢的下框架上，维修、检查在底坑中进行；⑤对重架内，维修、检查在轿顶上进行；⑥底坑地面上，维修、检查在底坑地面上进行。24/12/2561无机房电梯增加的安全要求●控制屏的安装位①在井道顶部，维修、检查在平台上进行；②在轿顶上，维修、检查在轿顶上进行；③在轿厢侧框架上，维修、检查在轿厢内进行；④在轿厢底，维修、检查在底坑中进行；⑤底坑中，维修、检查在底坑中进行；⑥在层站处，维修、检查在层站处进行。24/12/2571无机房电梯增加的安全要求●井道内工作区域的尺寸在井道内机器设备处的工作区域应有足够的尺寸，以允许人员安全和容易地对设备进行作业。工作区域的净高应不小于2m，且：a)为了对部件进行维修和检查，在必要的地点要有一块不小于0.5m×0.6m的水平净空面积；b)在控制屏（柜）前应有一块水平净空区间。该区间：1）深度，从屏（柜）的外表面测量时不小于0.7m；2）宽度，为0.5m或控制屏（柜）的全宽，取两者中的大者。24/12/2581无机房电梯增加的安全要求一种控制柜带维修平台的布置型式24/12/2591无机房电梯增加的安全要求●轿厢内或轿顶上的工作区域轿厢内或轿顶上进行机器的维修和检查工作的场合，如果因维修和检查导致的轿厢失控或意外移动可能给维修或检查人员带来危险，应遵守下列条款：a)应有一个机械装置，防止轿厢的任何危险的移动；b)应借助于一个符合14.1.2的电气安全装置来防止轿厢的所有移动，除非该机械装置处于非工作位置；c)当该装置处于工作位置时，维修检查人员应能进行维保作业并能安全地离开工作区域。24/12/25101无机房电梯增加的安全要求●用于紧急操作和动态试验（如制动试验、曳引试验、安全钳试验、缓冲器试验及轿厢上行超速保护装置试验）所必需的装置，应按要求设置在能够从井道外对其进行操作的地方。24/12/25111无机房电梯增加的安全要求●如果检查窗和/或门设置在轿厢壁上，它们应：a)有足够的尺寸通过这个门/窗进行必需的作业；b）为避免坠入井道应尽可能的小；c）不得向轿厢外打开；d）装有一把用钥匙开启的锁，且不用钥匙就能关闭并锁住；e）应提供一个符合14.1.2的电气安全装置来检查其锁定位置；f）是无孔的，并满足与轿壁相同的机械强度要求。24/12/25121无机房电梯增加的安全要求●检查门/窗开启的情况下需要从内部移动轿厢的场合，应满足：a)在检查门/窗的附近有一个检修控制装置；b）轿内的检修控制装置应使电气安全装置失效。c）被批准的人员可以接近轿内检修控制装置，并且此装置的设计应...
