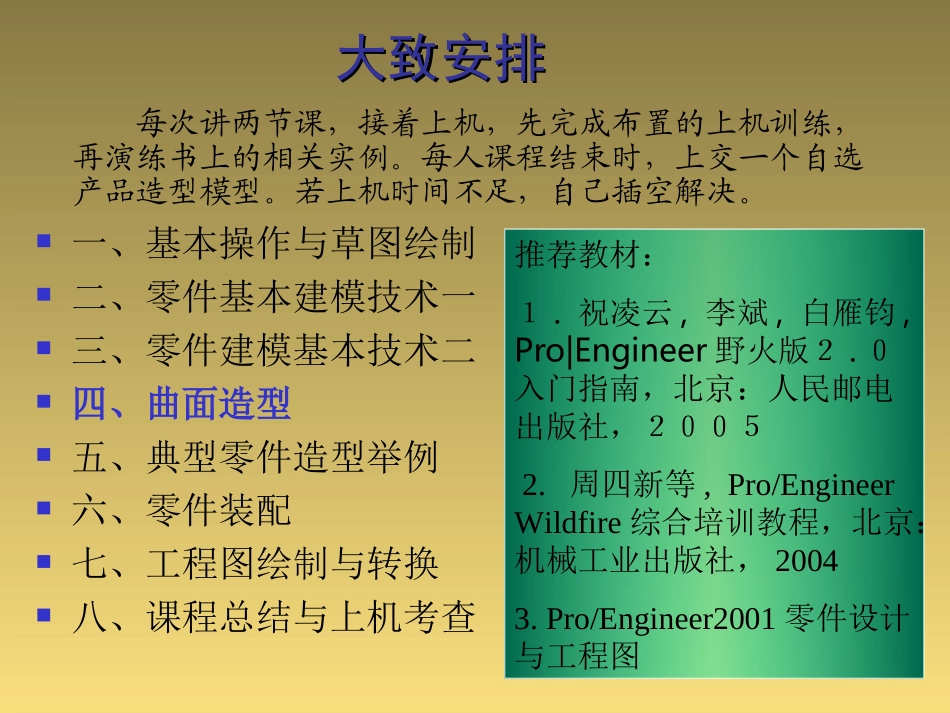

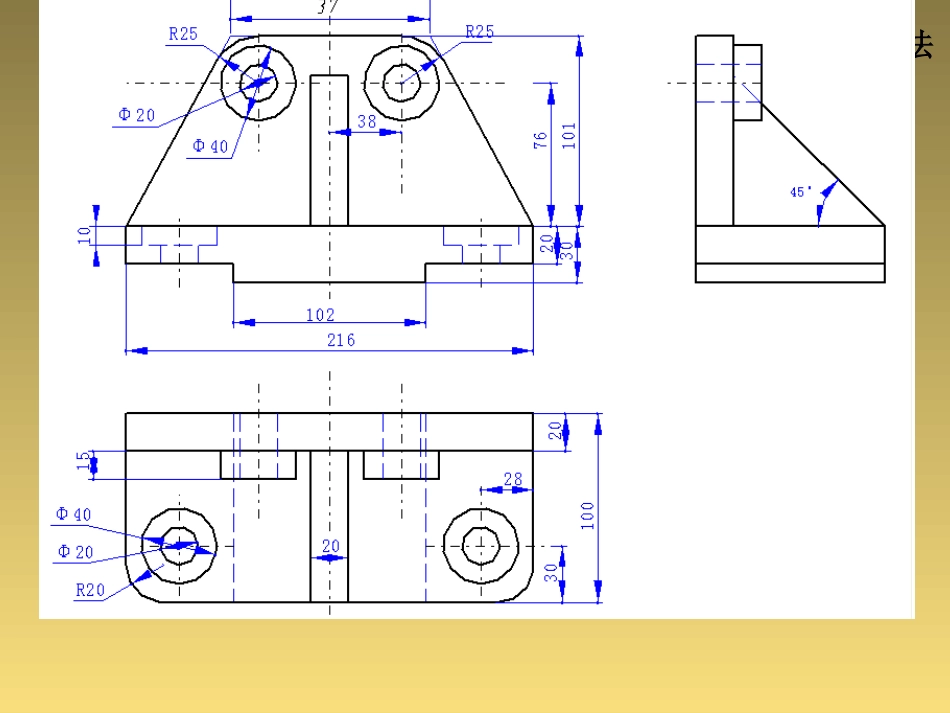

Pro/Engineer三维设计基础华中科技大学机械学院李喜秋交作业：Pro_e-class@163.com大致安排大致安排一、基本操作与草图绘制二、零件基本建模技术一三、零件建模基本技术二四、曲面造型五、典型零件造型举例六、零件装配七、工程图绘制与转换八、课程总结与上机考查每次讲两节课，接着上机，先完成布置的上机训练，再演练书上的相关实例。每人课程结束时，上交一个自选产品造型模型。若上机时间不足，自己插空解决。推荐教材：１.祝凌云,李斌,白雁钧,Pro|Engineer野火版２.０入门指南，北京：人民邮电出版社，２００５2.周四新等,Pro/EngineerWildfire综合培训教程，北京：机械工业出版社，20043.Pro/Engineer2001零件设计与工程图复习拉伸、孔、肋板的建立方法基本特征生成基本特征生成拉伸方法旋转方法混合方法扫描方法曲面加厚封闭曲面实体化曲线填充边界混合(视图-网格显示)基本曲面生成基本曲面生成第4次课零件建模基本技术二上机作业：风扇和汤匙(有些难度,选做)一、拉伸、旋转、混合生成曲面可变截面扫描生成曲面边界混合曲面填充生成曲面曲面合并面组实体化曲面切割实体二、曲面造型举例基本步骤1.生成相关曲线(末端与水平线相切或垂直)2.边界混合生成曲面(注意相切垂直等条件)3.镜像曲面4两个曲面合并5曲面实体化6.外观处理鸡心造型鸡心造型1.在top面上画曲线,尺寸自定,注意要使得末段垂直于right面2.生成两个基准点3.生成第二根曲线4.镜像产生所示红色曲线5.边界混合生成所示曲面,注意垂直条件6.先镜像刚生成曲面,再合并两曲面7.外观处理基本步骤1.生成机座部分2.生成四根曲线3.边界混合生成曲面4.修剪曲面(顶点倒圆角)5.加厚6.倒圆角7.阵列风扇造型风扇造型1.生成机座,直径100,深度60,对称2.a.生成两个基准面,距离top面各252.b.生成DTM1面内的草绘直线,长度为100,垂直于right面,一端在圆柱面上基本步骤1.生成机座部分2.生成四根曲线3.边界混合生成曲面4.修剪曲面(顶点倒圆角)5.加厚6.倒圆角7.阵列风扇造型风扇造型2.c.生成在DTM2上的直线,长度为100,与刚画直线夹角120度,一端点在圆柱面上,直线通过圆柱轴心线2.d.在DTM1面内生成圆弧,两端点与刚画两直线端点对齐,一定要保证.2.e.在DTM2平面内圆弧,注意两个端点要和两根直线的端点投影对齐2.f.在front面内画所示直线,注意与两根直线端点投影对齐2.g.在front面内画所示直线,注意与两根直线端点投影对齐2.h.选择所示红线和橙色线,点击“编辑”->“相交”，生成黄色螺旋线2.i.类似地，选择所示红色线和橙色线，点击“编辑”->“相交”，生成黄色螺旋线基本步骤1.生成机座部分2.生成四根曲线3.边界混合生成曲面4.修剪曲面(顶点倒圆角)5.加厚6.倒圆角7.阵列风扇造型风扇造型3.用边界混合方法，选择刚生成的四根曲线生成曲面4.a.点击“插入”->“高级”->“顶点倒圆角”，产生所示圆角，半径为504.b.类似地，点击“插入”->“高级”->“顶点倒圆角”，产生所示圆角，半径为305.对曲面进行“加厚”，数值为36.对叶片两个边缘进行倒圆角，半径为1.27.a.对所示特征进行组合，生成“组”7.b.对刚生成的组特征进行周分布汤匙造型不讲.结果基本步骤1.生成相关曲线2.边界混合生成两个曲面3.两个曲面合并4.加厚5.倒角汤匙造型汤匙造型1.a.生成相关曲线1.b生成相关曲线修剪三根轮廓线2.a.生成左边曲面2.b.生成右边曲面,注意相切条件步骤3、4、5见下面说明汤匙造型汤匙造型1.绘制汤匙对称骨架线汤匙造型汤匙造型2.新增距离top面单位为7的基准面,在其上绘制俯视轮廓曲线汤匙造型汤匙造型3.新增距离front面单位为7的基准面,在其上绘制主视轮廓曲线汤匙造型汤匙造型4.将刚生成的两根曲线相交,得到汤匙边缘轮廓,然后镜像汤匙造型汤匙造型5.生成最左端曲线,通过三根曲线终点汤匙造型汤匙造型6.生成第二根横向曲线,需要做一个基准平面和三个基准点,然后过这三个点画圆弧该基准面平行于right面为相应曲线和该基准面的交点基准点0位于线段中点汤匙造型汤匙造型7.生成第三根横向曲线,需要做一个基准平面和三个基准点,然后过这三个点画圆弧为相应曲线和该基准面的交点基准点4位于线段终点该基准面平行...
