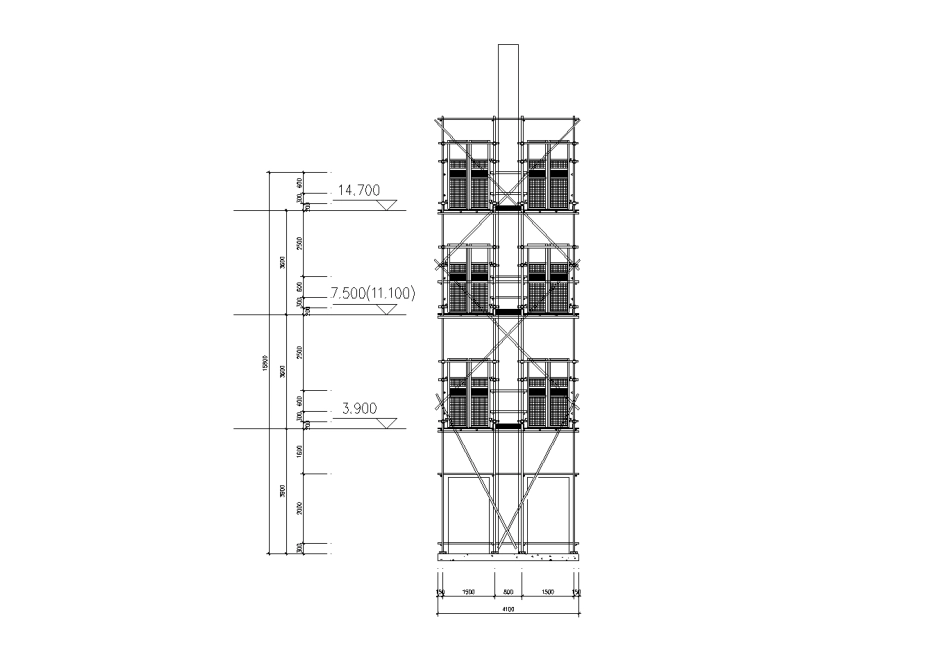

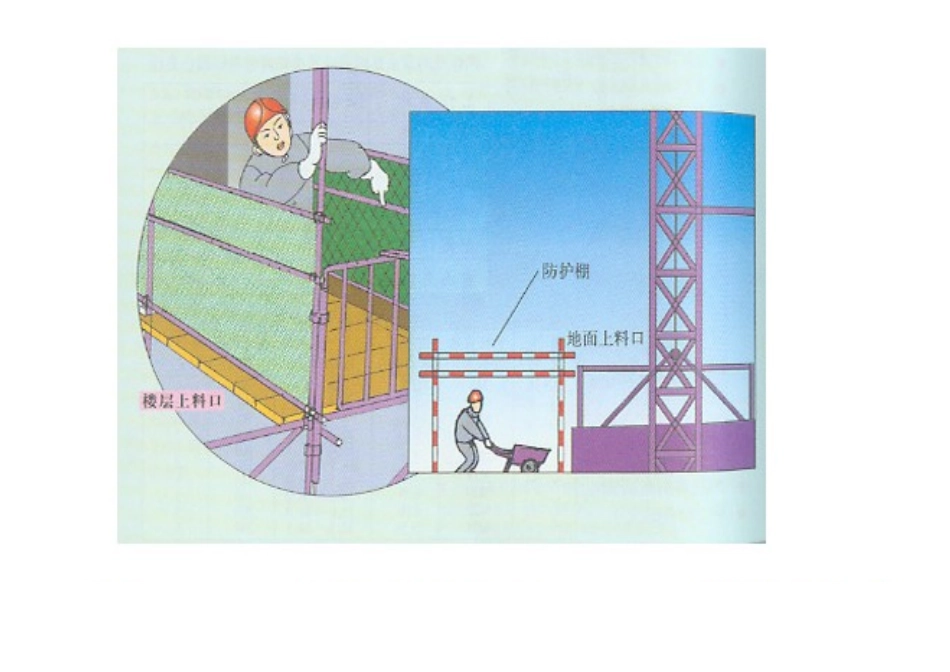

提升设备卸料平台防护门设置方法探讨发布时间:07-05-1110:38:39阅读次数:169编辑:灰色银币来源:《建筑安全》内容摘要：本文对提升设备卸料平台防护门及洞口防护门制作方法进行了介绍，特别对提升设备防护门机械闭锁开关的设置方法及防护门电气联锁控制原理进行了设计。其方法各简单、制作成本低，解决了防护门管理难题。通过实际使取得了较好效果比较适用。关键字：防护门制作机械闭锁电气报警联锁物料提升机、外用电梯（人货两用电梯）卸料平台（出料口）防护门定型化设置、保证防护门安全有效，是降低高坠事故的重要手段之一。目前卸料平台防护门定型化还没有具体工艺标准，正确设置卸料平台防护门应做好以下几项工作：一、防护门设置必须满足强度、尺寸要求物料提升机、外用电梯卸料平台防护门电梯洞口等洞口防护门，其强度、刚度、尺寸必须满足安全防护要求。制作时应根据卸料平台防护门、洞口等具体要求，可采用外框为厚壁方管、加园钢组合形式，全部采用焊接，要求满焊、焊接应牢固，门下侧设180mm高踢脚板。钢板采用厚度2MM，其设置方法及尺寸：如图（一）洞口防护门，图（二）卸料平台防护门。二、防护门设计制作应满足操作方便要求目前施工现场防护门设置不规范，门销操作不方便，管理不到位，是造成防护门不能及时关闭的主要原因，给安全管理埋下隐患。如何解决防护门操作方便的要求，是解决防护门不能及时关闭的关键问题之一。笔者根据施工现场安全防护门的特点，设计出简单机械闭锁门防护门。如图（二）为卸料平台防护门组装图，图（三）为机械闭锁防护门锁加工图。从图中可以看出，门销采用简单的机械原理利用自身重力可靠闭锁。开门时用人工开起，随手关门（或采用闭门器）时门自动关闭。本门锁在多个施工项目使用取得较好效果，它具有制作材料、加工工艺简单、安全可靠、操作方便等特点。三、防护门设置报警、联锁控制提高可靠性控制原理：1、正常时，防护门关闭S1-Sn常闭接点闭合→使KT通电，KT常闭接点断开中间继电器K断电（同时闪光继电器KSZ断电），K常开接点使KT1、电铃HA断电，KT1常开接点使联锁继电器K1断电→设备正常工作→各层S1-1\Sn-n常开接点断开，K接点断开各层报警灯不亮。2、当打开防护门正常下料时，S1-Sn常闭接点断开、→使KT失电，KT常闭接点延时闭合（根据下料实际情况时间调整为3-5分钟）→同时S1-1/Sn-n常开接点闭合，接通报警灯光电路→为下一步报警做好准备。3、当防护门常时间打开（防护门末关），超过KT时间继电器延时时间→KT延时接点闭合→中间继电器K通电吸合→K接点闭合，同时闪光继电器KSZ通电动作其接点延时开、关→防护门末关闭楼层S1-1/Sn-n接点闭合使本楼层及设备控制室内报警灯闪亮，报警电铃HA同时响铃报警→K接点起动时间继电器KT1→KT1常开接点延时起动（3-5分钟）后闭合→使联锁继电器K1通电，其联锁接点切断控制回路电源设备停止工作。四、结论通过对防护门加工制作及控制系统的合理配置，使卸料平台防护门管理工作有了很大提高。一是开、关门方便实现机械闭锁。二是对防护门开闭进行闪光报警（声、光报警）直至电气闭锁提高了防护等级，从而避免安全事故的发生。本贴得筑龙币:20等级得币:0版主奖励:20贴主答谢：0献花赠币：0]得信誉分:0执行奖励版主:xf68本贴评定等级:3执行评定版主：xf68[广告.定制]毕业设计超爽搞定hcper位置:其他信誉:25专业:施工发贴:231[留言][电邮][主页][BLOG]专业:施工231[留言][电邮][主页][BLOG]本贴得筑龙币:20等级得币:0版主奖励:20贴主答谢：0献花赠币：0]得信誉分:0执行奖励版主:xf68本贴评定等级:3执行评定版主：xf68hcper位置:其他信誉:25专业:施工发贴:231[留言][电邮][主页][BLOG]本贴得筑龙币:20等级得币:0版主奖励:20贴主答谢：0献花赠币：0]得信誉分:0执行奖励版主:xf68本贴评定等级:3执行评定版主：xf68xikey位置:广东信誉:40专业:监理发贴:765[留言][电邮][主页][BLOG]我的最新博文·清夜寄语
