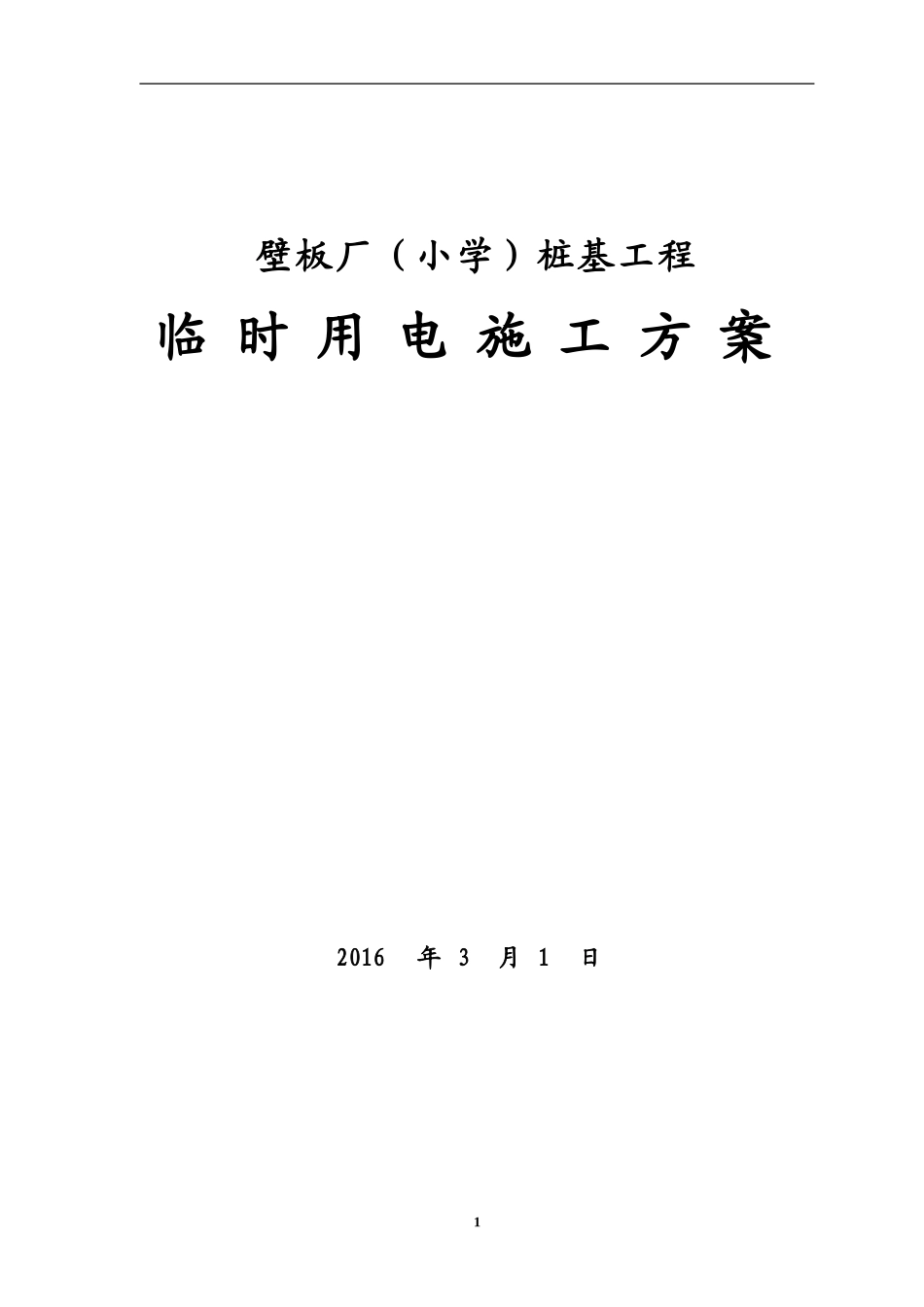

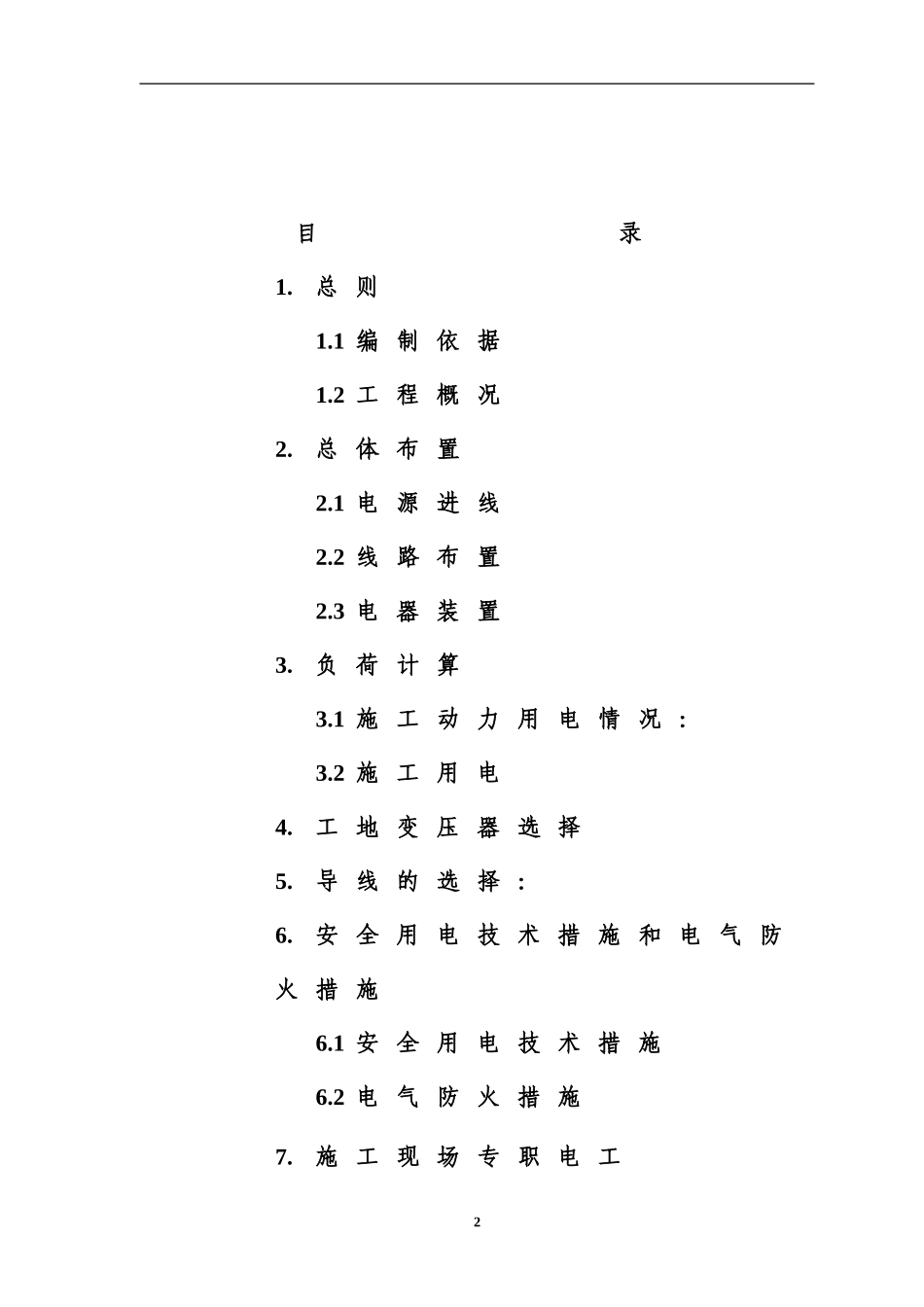

壁板厂（小学）桩基工程临时用电施工方案2016年3月1日1目录1.总则1.1编制依据1.2工程概况2.总体布置2.1电源进线2.2线路布置2.3电器装置3.负荷计算3.1施工动力用电情况：3.2施工用电4.工地变压器选择5.导线的选择：6.安全用电技术措施和电气防火措施6.1安全用电技术措施6.2电气防火措施7.施工现场专职电工231.总则1.1编制依据《施工现场临时用电安全技术规范》JGJ46—2005《漏电保护器的安装和运行》GB13955—92《建筑施工安全检查标准》JGJ59—99天津市人民政府颁布的有关法规、条例1.2工程概况本工程主电源施工现场设一个总配电箱，分别从一台变压器引出。电力线路按规范要求进行架空使用，采用橡胶绝缘电缆，供电系统采用TN-S保护系统,做到“三级控制、两级保护”，用电设备做到“一机一箱一闸一漏保”。2.总体布置42.1电源进线施工现场设1台500KVA变压器，1个总配电箱，每台变压器接一个总配电箱。2.2线路布置（总体线路布置详见施工用电平面布置图）。2.3电器装置（1）总配电箱1引出一路支线至总分配箱1，在宿舍区布置一台36V变压器，引出36V电源两路，分别至民工宿舍内，办公室（2）总配电箱1引出支线设置2台总分配箱，再从总分配箱1引出供给三轴搅拌桩使用；（3）总配电箱2引出支线设置4台分配箱，再从分配2箱引出供给1#机、4#机使用，从总分配箱3引出供2#机、3#机使用，从总分配4接钢5筋笼制作；3.负荷计算3.1施工动力用电情况：（1）1#变压器（500KVA）1、液压桩机1台,每组165KW，2、交流电焊机2台，每台22KW；钢筋切断机2台，每台5.5KW；2、室外照明6个，每个1KW3.2施工总用电量计算COSφ=0.7K1=0.6K2=0.5K3=0.8K4=1.0（1）1#变压器P1=85*3+1*100+2*5.5+1*3=372KWP2=22*8=176KVA,P4=1*6=6KWP(1)=K1*P1+K2*P2+K4*P4=312.4KVA6（2）2#变压器P1=360*1=360KWP3=0.03*20+2.5*10=25.6KWP4=1*3=3KWP(2)=K1*P1+K3*P3+K4*P4=239.48KVA4.工地变压器选择建设单位提供500KVA变压器2台，主要用电负荷为磨盘钻3台、潜水钻1台、三轴搅拌桩1台、钢筋笼加工及生活区，满足使用要求。计算如下：P额(1)=1.1*（K1*P1+K2*P2++K4*P4）/COSφ=1.1*（0.6*369+0.5*176+1*6）/0.7=1.1*200/0.7=490.2KVA<500KVA,满足要求。P额(2)=1.1*（K1*P1+K2*P2+3*P3+K4*P4）/COSφ=1.1*239.48/0.7=376.3KVA<500KVA,75.导线的选择：5.1总配电箱1施工用电导线选(三轴)（1）用电量计算P=239.48KW电流计算：I=P/(1.732*U线*COSφ)=P*1000/(1.732*380*0.75)根据上式，I主线=（239.48*1000）/（1.732*380*0.75）=485.6A主导线的选择按照电流485.6A查表选择。（2）根据以上电流计算，经过查表施工用主电缆（至总配电箱）选用1根180mm2型五芯橡胶绝缘铜芯电缆。至各分配箱电缆可按上式计算后确定，主机一般选用150mm2后盘采用50mm2五芯橡胶绝缘铜芯电缆。至生活区分配箱电缆选用25mm2型五芯橡胶绝缘铜芯电缆。85.2至各桩机施工用电电缆选择经过计算，电缆选择同上。6.安全用电技术措施和电气防火措施6.1安全用电技术措施6.1.1安装、维修或拆除临时用电工程，必须由持证专业电工完成。电工等级应同工程的难易程度和技术复杂性相适应。6.1.2线路架设采用架空敷设，严禁地面明设，并应避免机械损伤和介质腐蚀。电线接头应牢固可靠；并做绝缘包扎，保持绝缘强度，不得承受张力。电线应无老化、无破损，且线路过道应加套管。线缆架空、埋设应符合JGJ59—99标准。用电线、电缆不应有直接受力现象。6.1.3配电系统应设置总配电箱和分配电箱，实行分级配电。动力配电箱和9照明配电箱宜分别设置，如合置同一配电箱内，照明线路和动力线路应分路设置。总配电箱应设置在靠近电源的地点。分开关箱与配电箱的距离不得超过30米。开关箱与其控制的固定式用电设备距离不得超过3米。配电箱、开关箱周围应有两个人同时工作的空间。不得堆放任何影响操作、维修的物品；不得有灌木、杂草。配电箱、开关箱使用国家、地区建筑施工安全管理部门承认的标准闸箱。安装时下底与地面的垂直距离应大于1.3米，小于1.5米。配电箱、开关箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子板分接。特殊用电设备如电焊机、对焊机等必须使用专用开...
