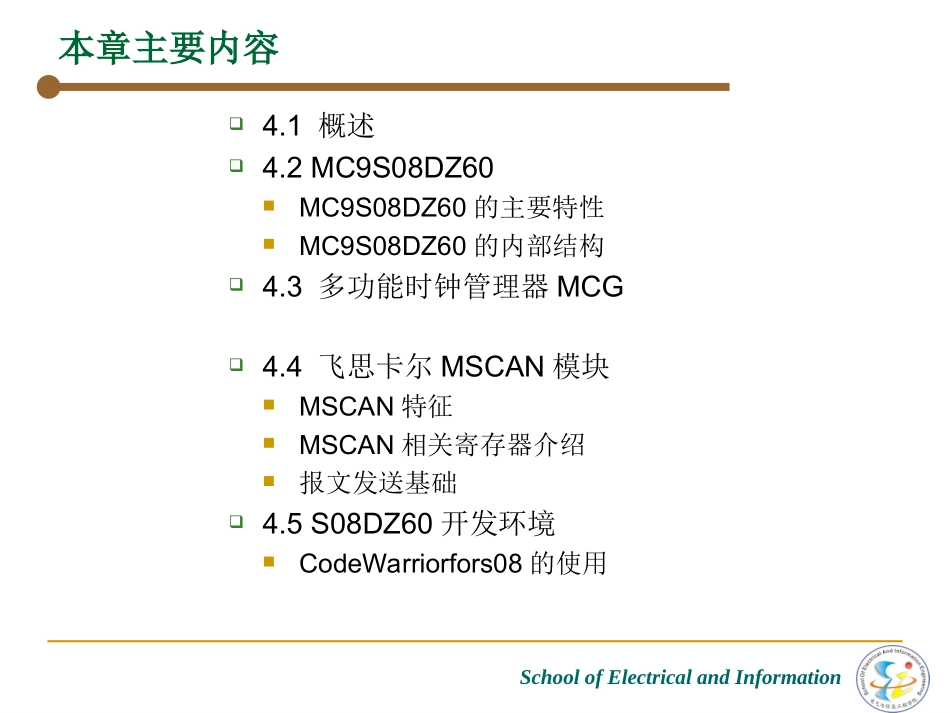

SchoolofElectricalandInformation汽车总线应用技术第四章飞思卡尔控制器与MSCAN黄爱蓉huang2010@163.comSchoolofElectricalandInformation本章主要内容4.1概述4.2MC9S08DZ60MC9S08DZ60的主要特性MC9S08DZ60的内部结构4.3多功能时钟管理器MCG4.4飞思卡尔MSCAN模块MSCAN特征MSCAN相关寄存器介绍报文发送基础4.5S08DZ60开发环境CodeWarriorfors08的使用SchoolofElectricalandInformation4.1概述飞思卡尔半导体是全球最大的半导体公司之一，设计制造嵌入式半导体产品；是车用微控制器（MCU）领域排名第一的供应商，具有20年的汽车电子经验；飞思卡尔的微控制器按照CPU字长分为8位、16位、32位三种8位16位32位信息娱乐系统目前，飞思卡尔的各MCU中广泛使用CAN模块设计。SchoolofElectricalandInformation飞思卡尔对汽车的了解SchoolofElectricalandInformation飞思卡尔在汽车领域的应用----车身电子SchoolofElectricalandInformation飞思卡尔在汽车领域的应用----底盘SchoolofElectricalandInformation飞思卡尔在汽车领域的应用----辅组驾驶SchoolofElectricalandInformation飞思卡尔在汽车领域的应用----信息娱乐系统SchoolofElectricalandInformation飞思卡尔在汽车领域的应用----车内联网SchoolofElectricalandInformation飞思卡尔在汽车领域的应用----动力系统控制SchoolofElectricalandInformationMCU选择标准MCU在其内存中包含按照OEM的规定根据车辆需求设计的功能逻辑MCU处理输入和控制：•BCM连接器管脚上由缓冲器电路从逻辑电平转化的输出•通过通信链路发送到其他车辆模块的信息低运行电流至关重要：运行电流越大，调节器功耗越大，散热越多较低休眠电流至关重要：当发动机关闭，电池电压不是通过交流发电机充电时，MCU从运行模式进入低功耗模式（睡眠）。睡眠电流越大，电池用完的时间越快从睡眠到运行模式的快速转换至关重要：某些BCM功能要求唤醒之后短时间内进行操作（从睡眠转换到运行）SchoolofElectricalandInformationMCU选择标准MCU内置功能：•Flash、ROM、EEPROM•管脚输出•封装选择•功能•低功率•开发支持•成本•质量•软件可用性可扩展性和灵活性：•兼容性（重复使用）•移植选择•外围设备SchoolofElectricalandInformation汽车性能和集成SchoolofElectricalandInformationMC9S08DZ60微控制器说明：S08DZ系列提供了飞思卡尔最低成本的内嵌CAN的微控制器；将内嵌CAN、内嵌EPROM和片上仿真/调试模块组合在一起；主要特性8位HCS08中央处理器（CPU）•40-MHzHCS08CPU（20-MHz总线）•HC08指令集，带附加的BGND指令•支持最多32个中断/复位源片内存储器整个工作电压和温度范围内可读取/编程/擦除的Flash存储器—MC9S08DZ60=60K•最大2K的EEPROM在线可编程内存；支持8字节单页或4字节双页擦除分区；执行Flash程序的同时可进行编程和擦除操作；支持擦除取消操作•最大4K的随机存取内存（RAM）SchoolofElectricalandInformationMCS9S08DZ60微控制器主要特性省电模式•两种超低功耗停止模式•降低功耗的等待模式•超低功耗实时时钟中断，在运行、等待和停止模式下均可操作时钟源选项多功能时钟生成器（MCG）—PLL和FLL模式（在使用内部温度补偿时FLL能够达到1.5%内的偏差）；带微调功能的内部参考时钟源；带可选择晶体振荡器或陶瓷谐振器的外部参考时钟源。开发支持•单线背景调试接口•片上及在线仿真（ICE）►-40◦C~125◦C的运行温度范围►2.7V~5.5V的运行电压范围SchoolofElectricalandInformationMCS9S08DZ60微控制器主要特性外围设备•ADC数模转换器—24通道，12位分辨率，2.5uS转换时间，自动比较功能，1.7mV/°C温度传感器，包含内部能隙参考源通道•ACMPx—两个模拟比较器，支持比较器输出的上升、下降或任意边沿触发的中断；可选择与内部参考电压源进行比较•MSCAN—CAN协议–V2.0A和B；支持标准和扩展数据帧；支持远程帧；5个带有FIFO存储机制的接收缓冲器；灵活的接收识别符过滤器，可编程如下：2x32位、4x16位...
