中空玻璃的密封与密封胶选择VIP免费

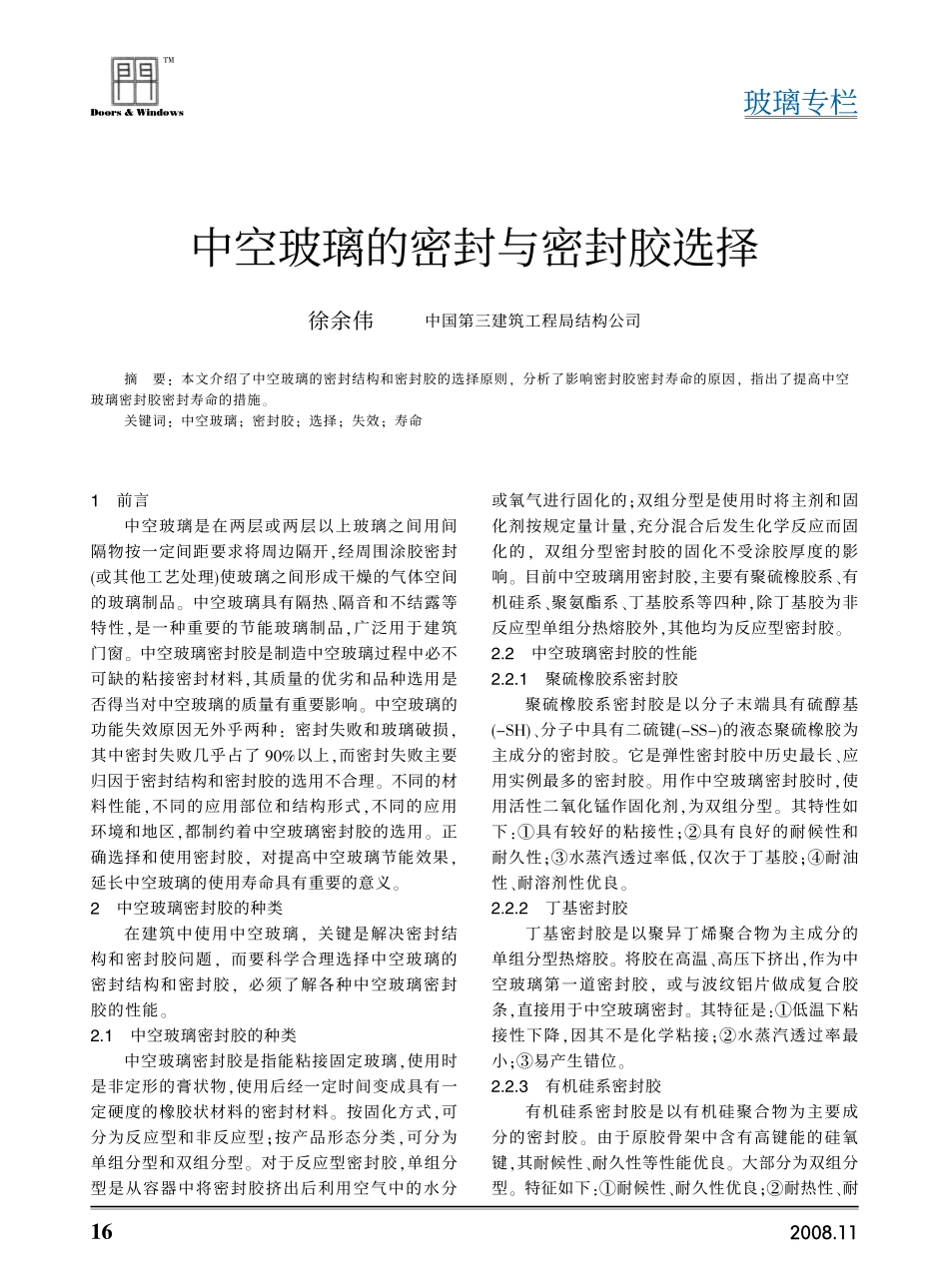

Doors&WindowsTM2008.11玻璃专栏中空玻璃的密封与密封胶选择徐余伟中国第三建筑工程局结构公司摘要：本文介绍了中空玻璃的密封结构和密封胶的选择原则，分析了影响密封胶密封寿命的原因，指出了提高中空玻璃密封胶密封寿命的措施。关键词：中空玻璃；密封胶；选择；失效；寿命1前言中空玻璃是在两层或两层以上玻璃之间用间隔物按一定间距要求将周边隔开，经周围涂胶密封(或其他工艺处理)使玻璃之间形成干燥的气体空间的玻璃制品。中空玻璃具有隔热、隔音和不结露等特性，是一种重要的节能玻璃制品，广泛用于建筑门窗。中空玻璃密封胶是制造中空玻璃过程中必不可缺的粘接密封材料，其质量的优劣和品种选用是否得当对中空玻璃的质量有重要影响。中空玻璃的功能失效原因无外乎两种：密封失败和玻璃破损，其中密封失败几乎占了90%以上，而密封失败主要归因于密封结构和密封胶的选用不合理。不同的材料性能，不同的应用部位和结构形式，不同的应用环境和地区，都制约着中空玻璃密封胶的选用。正确选择和使用密封胶，对提高中空玻璃节能效果，延长中空玻璃的使用寿命具有重要的意义。2中空玻璃密封胶的种类在建筑中使用中空玻璃，关键是解决密封结构和密封胶问题，而要科学合理选择中空玻璃的密封结构和密封胶，必须了解各种中空玻璃密封胶的性能。2.1中空玻璃密封胶的种类中空玻璃密封胶是指能粘接固定玻璃，使用时是非定形的膏状物，使用后经一定时间变成具有一定硬度的橡胶状材料的密封材料。按固化方式，可分为反应型和非反应型；按产品形态分类，可分为单组分型和双组分型。对于反应型密封胶，单组分型是从容器中将密封胶挤出后利用空气中的水分或氧气进行固化的；双组分型是使用时将主剂和固化剂按规定量计量，充分混合后发生化学反应而固化的，双组分型密封胶的固化不受涂胶厚度的影响。目前中空玻璃用密封胶，主要有聚硫橡胶系、有机硅系、聚氨酯系、丁基胶系等四种，除丁基胶为非反应型单组分热熔胶外，其他均为反应型密封胶。2.2中空玻璃密封胶的性能2.2.1聚硫橡胶系密封胶聚硫橡胶系密封胶是以分子末端具有硫醇基(-SH)、分子中具有二硫键(-SS-)的液态聚硫橡胶为主成分的密封胶。它是弹性密封胶中历史最长、应用实例最多的密封胶。用作中空玻璃密封胶时，使用活性二氧化锰作固化剂，为双组分型。其特性如下：①具有较好的粘接性；②具有良好的耐候性和耐久性；③水蒸汽透过率低，仅次于丁基胶；④耐油性、耐溶剂性优良。2.2.2丁基密封胶丁基密封胶是以聚异丁烯聚合物为主成分的单组分型热熔胶。将胶在高温、高压下挤出，作为中空玻璃第一道密封胶，或与波纹铝片做成复合胶条，直接用于中空玻璃密封。其特征是：①低温下粘接性下降，因其不是化学粘接；②水蒸汽透过率最小；③易产生错位。2.2.3有机硅系密封胶有机硅系密封胶是以有机硅聚合物为主要成分的密封胶。由于原胶骨架中含有高键能的硅氧键，其耐候性、耐久性等性能优良。大部分为双组分型。特征如下：①耐候性、耐久性优良；②耐热性、耐162008.11Doors&WindowsTM寒性优良；③耐臭氧、耐紫外线老化性能优良；④对玻璃的粘接性优良；⑤由于密封胶中未反应的有机硅吸附尘埃，显示污染性。2.2.4聚氨酯系密封胶聚氨酯系密封胶是以聚氨酯为主要成分的密封胶，是弹性型密封胶中价格较低的密封胶，但其耐候性较差。大部分为双组分型。其特征是：①价格便宜；②涂装性良好；③施工时，温度、湿度高的情况下，易产生气泡；④表面易老化变粘。３中空玻璃的密封结构中空玻璃的密封工艺分为单道和双道密封两种。目前国外中空玻璃普遍采用双道密封工艺，我国仍有部分中空玻璃厂家采用单道密封(不用丁基热熔做内层密封，只用聚硫密封胶做外层密封)，这类产品虽然质量欠佳，但价格便宜，仍占据部分低档市场。双道密封工艺的使用寿命大大高于单道密封工艺，一般单道密封中空玻璃的使用寿命只有5年左右，而双道密封中空玻璃的使用寿命则可达15年以上。中空玻璃的密封失效，主要是由于密封胶中存在的机械杂质或在涂胶施工过程中而存在的毛细小孔，在空气层内外气压差或浓度差的作用下，空气中的水汽进入中空玻璃密闭的空气层中使其水分增...
