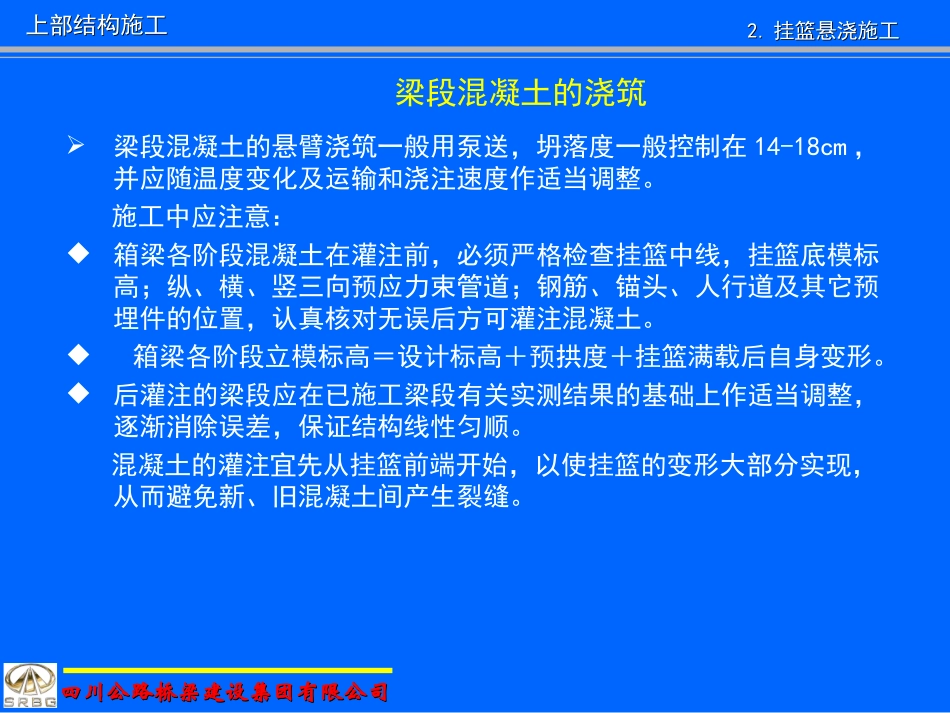

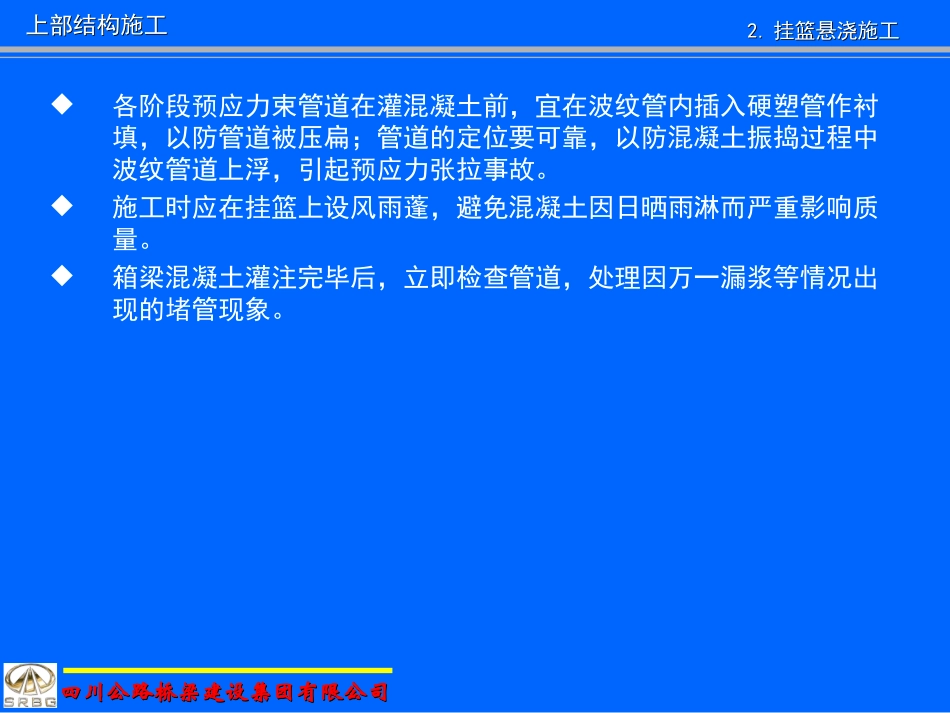

四川公路桥梁建设集团有限公司四川公路桥梁建设集团有限公司组拼挂篮静载试压箱梁外模、底模调位模板制作底板、腹板钢筋安装钢筋成形竖向预应力筋、腹板纵向预应力管道安装竖向预应力组装波纹管制备内模安装顶板钢筋及预应力管道、横向预应力束安装浇筑梁体砼张柆预应力筋管道压浆分段梁体完成、检查移动挂篮穿钢绞线纵向预应力筋下料检查与清理预应力管道挂篮悬浇施工流程图预应力管道蕊棒安装上部结构施工上部结构施工2.2.挂篮悬浇施工挂篮悬浇施工四川公路桥梁建设集团有限公司四川公路桥梁建设集团有限公司梁段混凝土的浇筑梁段混凝土的悬臂浇筑一般用泵送，坍落度一般控制在14-18cm，并应随温度变化及运输和浇注速度作适当调整。施工中应注意：箱梁各阶段混凝土在灌注前，必须严格检查挂篮中线，挂篮底模标高；纵、横、竖三向预应力束管道；钢筋、锚头、人行道及其它预埋件的位置，认真核对无误后方可灌注混凝土。箱梁各阶段立模标高＝设计标高＋预拱度＋挂篮满载后自身变形。后灌注的梁段应在已施工梁段有关实测结果的基础上作适当调整，逐渐消除误差，保证结构线性匀顺。混凝土的灌注宜先从挂篮前端开始，以使挂篮的变形大部分实现，从而避免新、旧混凝土间产生裂缝。上部结构施工上部结构施工2.2.挂篮悬浇施工挂篮悬浇施工四川公路桥梁建设集团有限公司四川公路桥梁建设集团有限公司各阶段预应力束管道在灌混凝土前，宜在波纹管内插入硬塑管作衬填，以防管道被压扁；管道的定位要可靠，以防混凝土振捣过程中波纹管道上浮，引起预应力张拉事故。施工时应在挂篮上设风雨蓬，避免混凝土因日晒雨淋而严重影响质量。箱梁混凝土灌注完毕后，立即检查管道，处理因万一漏浆等情况出现的堵管现象。上部结构施工上部结构施工2.2.挂篮悬浇施工挂篮悬浇施工四川公路桥梁建设集团有限公司四川公路桥梁建设集团有限公司顶推支点行走轨道外滑梁小车行走小车挂篮行走图示挂篮前行时动力采用液压千斤顶连续顶推，推动前支点在轨道上滑动带动整个挂篮前移。上部结构施工上部结构施工2.2.挂篮悬浇施工挂篮悬浇施工四川公路桥梁建设集团有限公司四川公路桥梁建设集团有限公司挂篮施工安全隐患位置：a、前后下横梁与吊带或吊杆的节点b、内外滑梁与吊杆的节点c、后锚的位置与数量d、模板加固情况e、挂篮行走锚固位置与数量针对挂篮的施工安全隐患，从技术角度上加以改进。上部结构施工上部结构施工2.2.挂篮悬浇施工挂篮悬浇施工四川公路桥梁建设集团有限公司四川公路桥梁建设集团有限公司下横梁连接销吊点盒受力较大吊杆与前下横梁连接方式上部结构施工上部结构施工2.2.挂篮悬浇施工挂篮悬浇施工四川公路桥梁建设集团有限公司四川公路桥梁建设集团有限公司挂篮主体挂篮行走前托轮上部结构施工上部结构施工2.2.挂篮悬浇施工挂篮悬浇施工四川公路桥梁建设集团有限公司四川公路桥梁建设集团有限公司上部结构施工上部结构施工2.2.挂篮悬浇施工挂篮悬浇施工四川公路桥梁建设集团有限公司四川公路桥梁建设集团有限公司边跨合龙可采用吊架或支架施工；中跨合龙多采用吊架施工，合龙顺序为先各边跨、后次中跨、最后中跨。3.合龙上部结构施工上部结构施工3.3.合龙合龙四川公路桥梁建设集团有限公司四川公路桥梁建设集团有限公司边跨合龙牛腿托架安装前悬吊支撑架吊架法实施边跨合龙段滑移装置上部结构施工上部结构施工3.3.合龙合龙四川公路桥梁建设集团有限公司四川公路桥梁建设集团有限公司边跨水箱中跨箱内水箱中跨顶板水箱边跨现浇段、合龙段施工边跨现浇段、合龙段施工上部结构施工上部结构施工3.3.合龙合龙四川公路桥梁建设集团有限公司四川公路桥梁建设集团有限公司（1）施工顺序1）将中跨挂篮改制成施工吊架，并将边跨现浇段施工用水箱布置为中跨合龙段配重水箱；2)根据施工监控情况(内力、线形等)确定是否调整内力及线形。对水箱加水配重，以调整合龙段两侧标高并作为合龙段砼对悬臂端的预加重量。4)边跨后期束施工完成后，在跨中对T构顶推1500KN的水平推力。中跨合龙段施工中跨合龙段施工上部结构施工上部结构施工3.3.合龙合龙四川公路桥梁建设集团有限公司四川公路桥梁建设...
