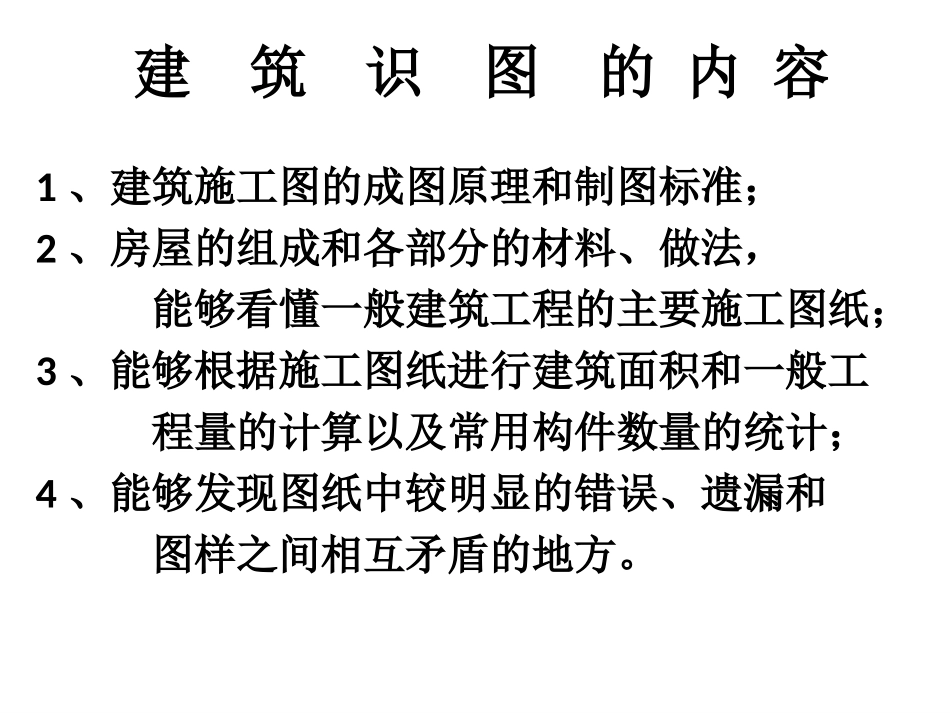

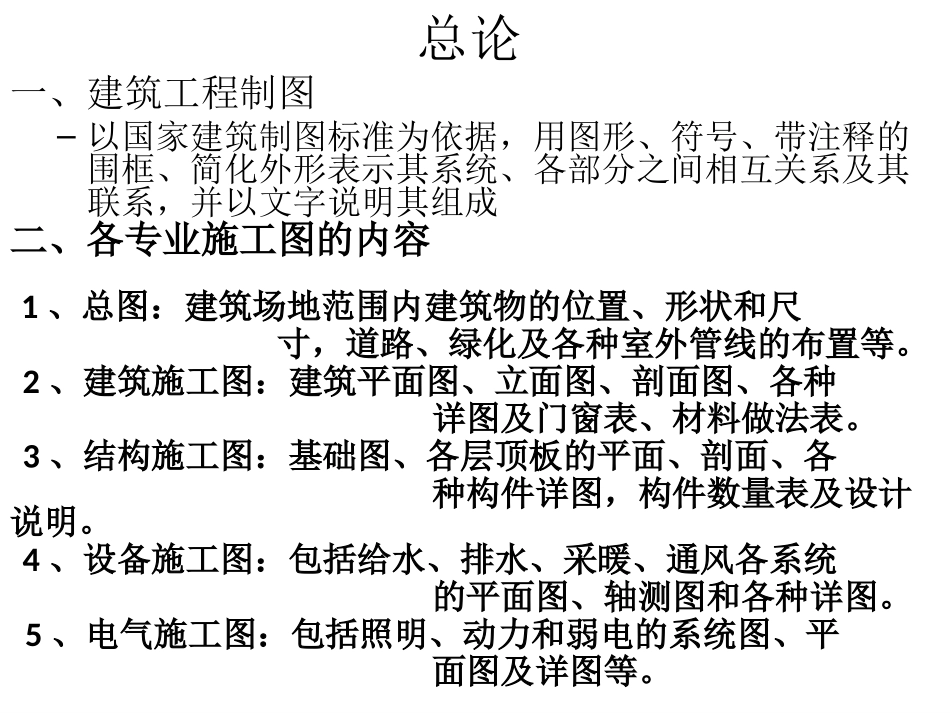

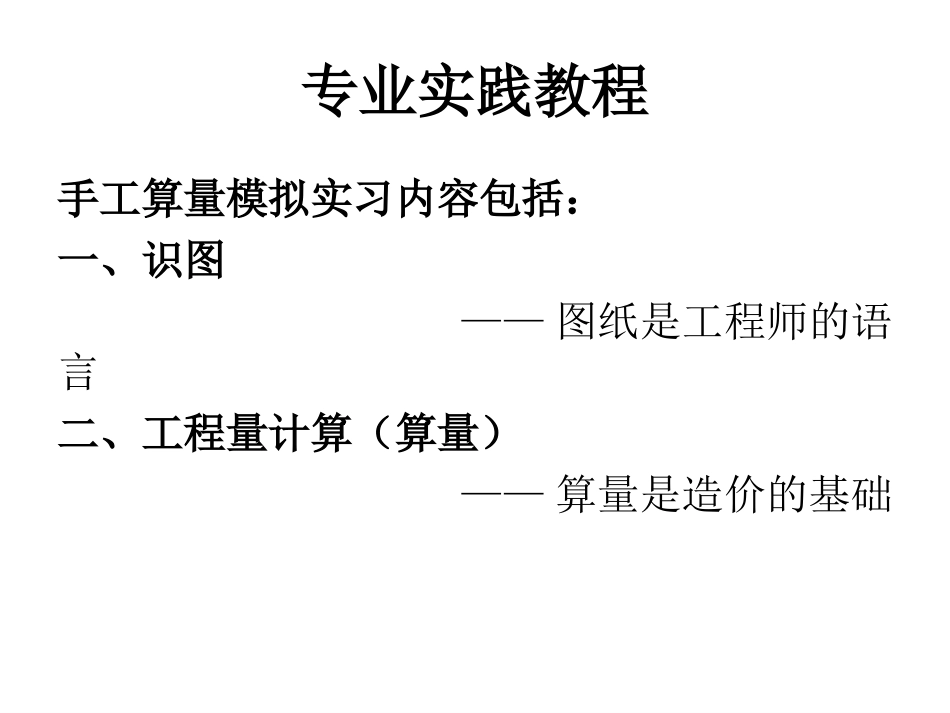

专业实践教程手工算量模拟实习内容包括：一、识图——图纸是工程师的语言二、工程量计算（算量）——算量是造价的基础建筑识图的内容1、建筑施工图的成图原理和制图标准；2、房屋的组成和各部分的材料、做法，能够看懂一般建筑工程的主要施工图纸；3、能够根据施工图纸进行建筑面积和一般工程量的计算以及常用构件数量的统计；4、能够发现图纸中较明显的错误、遗漏和图样之间相互矛盾的地方。总论一、建筑工程制图–以国家建筑制图标准为依据，用图形、符号、带注释的围框、简化外形表示其系统、各部分之间相互关系及其联系，并以文字说明其组成二、各专业施工图的内容1、总图：建筑场地范围内建筑物的位置、形状和尺寸，道路、绿化及各种室外管线的布置等。2、建筑施工图：建筑平面图、立面图、剖面图、各种详图及门窗表、材料做法表。3、结构施工图：基础图、各层顶板的平面、剖面、各种构件详图，构件数量表及设计说明。4、设备施工图：包括给水、排水、采暖、通风各系统的平面图、轴测图和各种详图。5、电气施工图：包括照明、动力和弱电的系统图、平面图及详图等。第一章建筑施工图识读•第一节建筑工程图的成图原理•第二节建筑施工图的制图标准•第三节施工图的识读第一节建筑工程图的成图原理一、投影的概念用一组假想的投射线把物体的形状投到一个平面上，就可以得到一个图形，称为投影法。二、投影的种类1、中心投影：投影线由一点放射出来投射到物体上，这种作图方法称为中心投影法。2、平行投影：投影线呈相互平行状投射到物体上，称平行投影。（1）正投影：使投影线垂直于投影面时，并且使物体的一个面也垂直于投影线。（2）斜投影：当投影线倾斜于投影面时，所作出的投影。中心投影图正投影图三、物体的三面正投影图1、三面正投影体系的形成：（1）将物体放在三个相互垂直的投影面间；（2）用三组垂直于投影面的投影线作投影；（3）在三个投影面上得到三个正投影图。2、三面正投影体系的展开（1）正立投影面不动；（2）水平投影面向下转动90°；（3）侧立投影面向右后方转动90°。V正立面H水平面W侧立面OXYZ三面投影体系的形成三面正投影图VHW长对正高平齐宽相等VHW三面正投影图的展开3、三面投影图的特性（1）不全面性每个投影图只能反映物体两个方向的尺寸；立面图反映长度和高度；平面图反映长度和宽度；侧面图反映高度和宽度。（2）“三等关系”长对正：立面图与平面图的长度相等；高平齐：立面图与侧面图的高度相等；宽相等：平面图与侧面图的宽度相等。4、镜像投影图当用正投影图不易表达物体形状时，可在物体下方放一个镜面，再用正投影法从上向下进行投影，在镜面中反射出的物体的图形就是镜像投影图。镜像投影法一般应用在绘制各层结构顶板平面图。镜像投影图四、剖面图（一）剖面图的形成：用一个假想的平面把物体切开，移走一部分，作剩下这部分物体的正投影。（二）剖面图的形式：1、全剖面图2、半剖面图3、局部剖面图4、阶梯剖面图（三）剖面图的标注方式1、剖切线：剖切位置、剖切方向、剖面编号。2、剖面图编号水池的剖面图半剖面图和局部剖面图阶梯剖面图第二节建筑制图标准一、房屋建筑制图统一标准（GBJ—1—86）1、尺寸和单位：一般尺寸以毫米（mm）为单位。2、图标和会签栏：工程名称、图名、图号及设计人签字3、比例：图样大小与实物大小的尺寸之比。4、线型：实线、虚线、点划线、折断线、波浪线等。5、定位轴线：是确定建筑物结构或构件位置及其标志尺寸的线。6、标高：表示建筑物各部位高度的符号。（1）绝对标高—我国以青岛黄海平均海平面为绝对标高的零点。（2）相对标高—以建筑物室内首层地面为零点的标高。3、比例：图样大小与实物大小的尺寸之比。定位轴线6、剖切符号：表示剖切的位置、剖视方向及剖面编号。7、引出线：用细实线引出后注明各层材料做法。8、尺寸注法：由尺寸线、尺寸界限和尺寸的起止符号组成。10、指北针和风玫瑰图:表示图纸和建筑物的方向。风玫瑰表示各地区的风向频率。11、索引符号：表示图上某一部分或某一构件另有详图。12、剖切索引符号：表示剖切后的做法另有详图。13、详图编号：表示局部详细做法图样的编...
