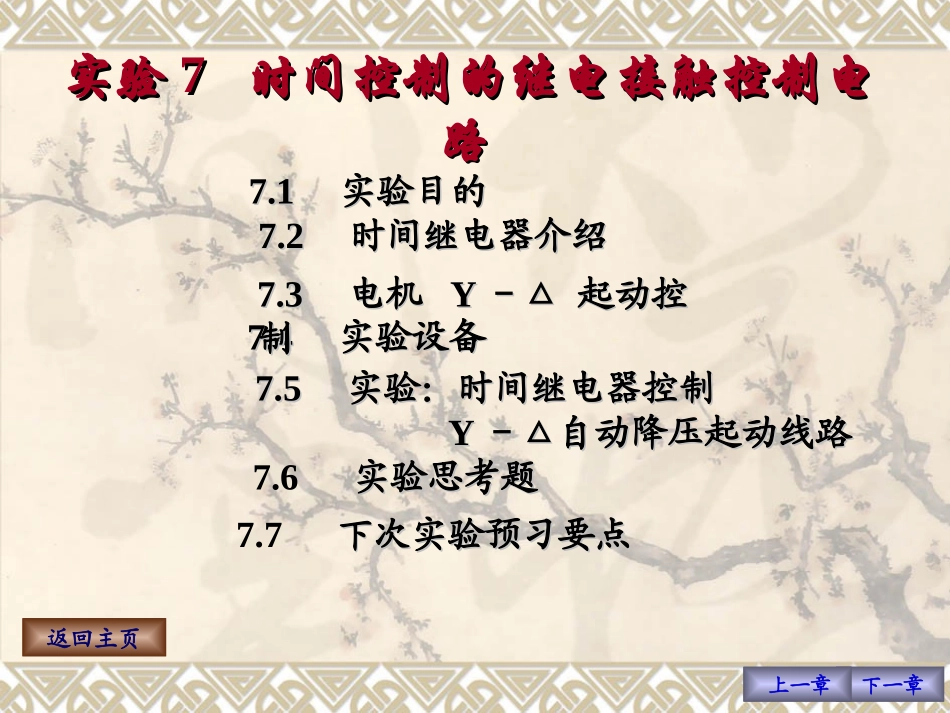

电工技术电工技术M3~3~M3~实验实验77时间控制的继电接时间控制的继电接触控制电路触控制电路实验实验77时间控制的继电接触控制电时间控制的继电接触控制电路路7.7下次实验预习要点下次实验预习要点7.17.1实验目的实验目的7.27.2时间继电器介绍时间继电器介绍7.47.4实验设备实验设备7.37.3电机电机YY-△起动控-△起动控制制7.57.5实验:时间继电器控制实验:时间继电器控制YY-△自动降压起动线路-△自动降压起动线路7.6实验思考题实验思考题下一章上一章返回主页7.17.1实验目的实验目的1.进一步提高按图接线的能力。2.了解时间继电器的结构、使用方法、延时时间的调整及在控制系统中的应用。3.熟悉异步电动机Y-△降压起动控制的运行情况和操作方法。7.27.2时间继电器介绍时间继电器介绍1.时间继电器的分类(1)按延时机构的不同分类电磁式、空气阻尼式、电动机式、电子式。(2)按触点延时动作的不同分类通电延迟式、断电延迟式。5s以内0.4~180s几秒~几小时延时时间2.空气阻尼式时间继电器微动开关1微动开关2静铁心衔铁线圈活塞杆橡皮膜撞块杠杆托板释放弹簧恢复弹簧排气孔进气孔时间继电器的图形符号和文字符号延时闭合常开触点延时断开常闭触点通电延时式断电延时式延时闭合常开触点延时断开常闭触点线圈KTKT触点KTKTKT3RP电子式时间继电器时间继电器多段式限时继电器U1V1W1W2U2V2U1V1W1U2V2W2U1V1W1W2U2V2星形(Y)联结3~U1V1W1W2U2V2三角形(△)联结3~7.37.3电机电机YY-△起动控-△起动控制制一、电动机定子接线盒KM△KMYKMFRQ3~二、主电路KMKMYFRKM△KM△KM△KMY三、控制电路SBstSBstSBstpKTKTKMYKMKTKMY自锁互锁互锁开始计时主电路接通计时时间到主电路Y接法解除主电路换接成△KT恢复主电路接成YKM2FR2KM2SBstSBstpKM1KM1FR1例1M1起动后,M2延时起动。(KT短时动作)KTKTKM2KTKM2FR2KM2SBstSBstpKM1KM1FR1KTKTKM2电磁吸引力不够例2M1起动后,M2延时起动。7.47.4实验设备实验设备序号名称型号与规格数量备注1三相交流电源0~450V12三相鼠笼式异步电动机DJ2413交流接触器JZC4-402D61-24时间继电器ST3PA-B1D61-25按钮1D61-26热继电器D9305d1D61-27万用表1自备8切换开关三刀双掷1D62-27.5.17.5.1时间继电器控制时间继电器控制YY-△自动降压起动-△自动降压起动图1星角启动大连理工大学电气工程系LFChun制作7.5.27.5.2时间继电器控制时间继电器控制YY-△自动降压起动-△自动降压起动图2星角启动1.观察空气阻尼式时间继电器的结构,研究其工作原理2.按图1接好线路,不通电,用万用表检查线路是否正确,经指导教师检查后,进行第3步3.开启电源,调节调压器输出,使输出线电压为220V4.按起动按钮SB1,观察电动机的整个起动过程及各继电器的动作情况,记录Y-△换接所需时间5.按停止按钮SB2,观察电机及各继电器的动作情况6.调整时间继电器的整定时间,观察接触器KM2、KM3的动作时间是否相应地改变7.实验完毕,切断实验线路电源实验步骤:7.67.6实验思考题实验思考题指出实验中的自锁和联锁环节写出电器的动作顺序试列表说明控制电路中各元件的静态位置和工作时的位置7.77.7下次实验预习要点下次实验预习要点按照设计性实验的要求,复习相关知识点,完成设计书。实验实验77结束结束下一章
