学习情境五 照明与信号系统的检修与维护VIP免费

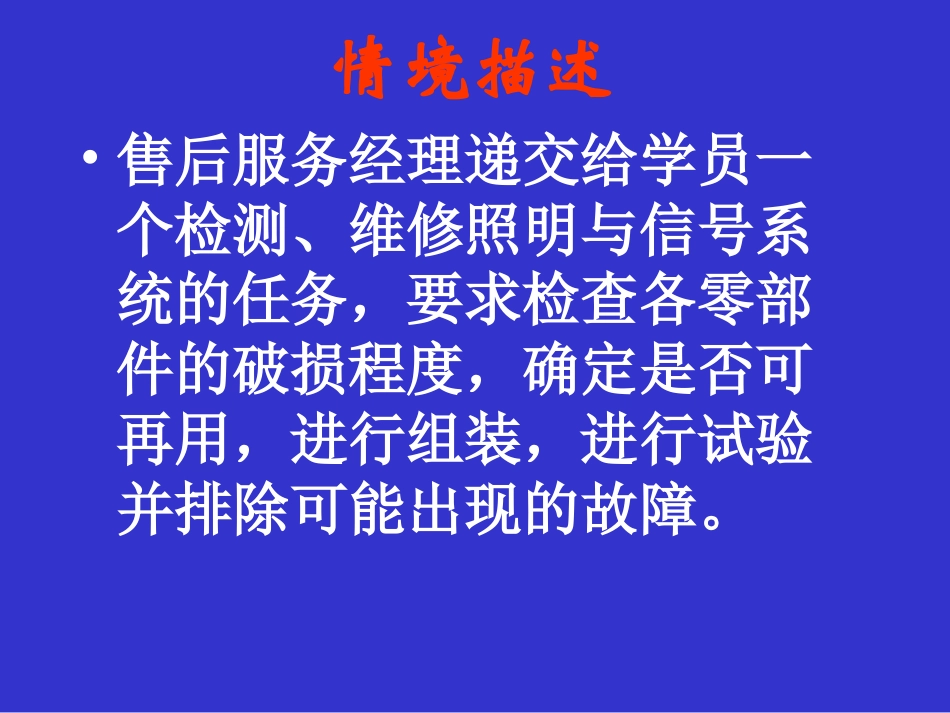

学习情境五照明与信号系统的检修与维护掌握照明与信号系统的组成及各主要部件的作用及工作原理。了解其在车上的安装位置。掌握其组成及各主要部件在车上的拆装方法。能够正确分析照明与信号系统的系统电路图。了解其操作方法。掌握前照灯的调整方法。能正确分析照明与信号系统的故障原因并派车故障。学习目标情境描述•售后服务经理递交给学员一个检测、维修照明与信号系统的任务，要求检查各零部件的破损程度，确定是否可再用，进行组装，进行试验并排除可能出现的故障。相关知识•照明与信号系统的基本知识•汽车灯的故障检修照明系统的基本知识不同汽车的照明及信号系统是不完全相同的，除了美观、实用外，必须满足两个要求1、一是保证运行安全；2、二是符合交通法规。一、照明系统的组成和用途1．前照灯：又称前大灯。（40～60W）用途是在夜间行车时，照亮车前的道路和物体，确保行车安全；同时也可发出远光和近光交替变换的灯光信号，以便夜间超车和避免会车时使对方驾驶员眩目。一、照明系统的组成和用途2、后照灯：又叫尾灯a)安装位置：一律装在汽车尾部。b)后照灯的用途：后照灯的用途是用于夜间照明，它的灯光一般为红色；功率15～25W一、照明系统的组成和用途3、防雾灯：又称雾灯（功率35W）a)安装位置：它装在前照灯附近或比前照灯稍低的。b)防雾灯的用途：主要是在雾、雪、雨天气行车时照明车前道路。它的扩散角大，配光稳定，灯光颜色为黄色或瑰瑰色。一、照明系统的组成和用途4．牌照灯（功率一般为8～10w）a)安装位置：它装在汽车后面b)用途：其用途用以夜间照明车辆牌照。夜间在车后20m处应能看清牌照标志。故不仅要求亮度好，而且要求光线均匀。根据牌照的大小，也有用两盏灯照明的。一、照明系统的组成和用途5、其他照明灯有：仪表板照明灯、操作开关照明灯、顶灯、阅读灯、踏步灯、门灯、行礼箱灯等。二、前照灯1.对前照灯的要求1、夜间照明(车前100m以远，明亮而均匀）2、夜间两车相会时防止驾驶员眩目而肇事2.前照灯的结构结构：前照灯的光学组件由灯泡、反射镜和配光镜三部分组成。（1）灯泡（灯泡双丝，远光、近光）l）普通充气灯泡；2）卤钨灯泡（亮度高，寿命常）。上海帕萨特B5前照灯普通灯泡（2）反射镜多数都是旋转抛物面。其表面镀银、铬、铝等，然后抛光。反射镜的作用是尽可能多地收集灯泡发出的光线，并将这些光线聚合成很强的光束射向远方。6m：100m（3）配光镜配光镜也称散光玻璃，是由透明玻璃压制而成的棱镜和透镜的组合体。配光镜的作用是将反射镜反射出的平行光束在水平方向扩散，以扩大光线的照射范围；在竖直方向向下折射，使车前100m内的路面各处都有良好而均匀的照明。配光镜的作用3.前照灯的防眩目夜间会车时，前照灯发出的强光束会使迎面来的汽车驾驶员眩目，很容易发生交通事故，所以必须采取措施：防眩目措施有：•1）采用双丝灯泡远光灯丝位于反射镜的焦点上，功率为45～60W；对面无车时使用；近光灯丝位于反射镜焦点的上方或前方，功率为20～50W。对面来车时使用远近光的光路由于光线较弱，经反射后的光线大部分射向车前的下方，所以可避免对方驾驶员眩目，如图5－6所示。防眩目措施有：2）采用带遮光罩的双丝灯泡为了克服上述缺陷，在近光灯丝的下方装有遮光罩。当使用近光灯时，遮光罩能将近光灯丝射向反射镜下部的光线遮挡住，无法反射，提高防眩目效果。目前广泛使用，如图5－7所示。带遮光罩的双丝灯泡防眩目措施有：3）采用非对称光制式防眩灯这是一种新型的防眩目前照灯，安装时将遮光罩偏转一定的角度，使其近光的光形分布不对称，将近光灯右侧光线倾斜升高15度，如图5－8所示。防眩目措施有：•4）采用自动变光的前照灯如下图（会车时自动关闭远光）它带有一个电子控制装置（称自动变光器）前照灯状态控制器（150～200m)自动测光传感器前照灯关闭延时器4）带有自动变光器的前照灯4.前照灯自动灯光控制装置典型的汽车自动灯光系统主要由感光器（即传感器）、电子控制器（简称控制器和选择开关三大部分组成。这些装置在车上的布置如下图。自动灯光系统控制装置在车上的布置自动灯光控制装置1）感光器感光器装在仪表板顶上...
