南方供电局安健环手册VIP专享VIP免费

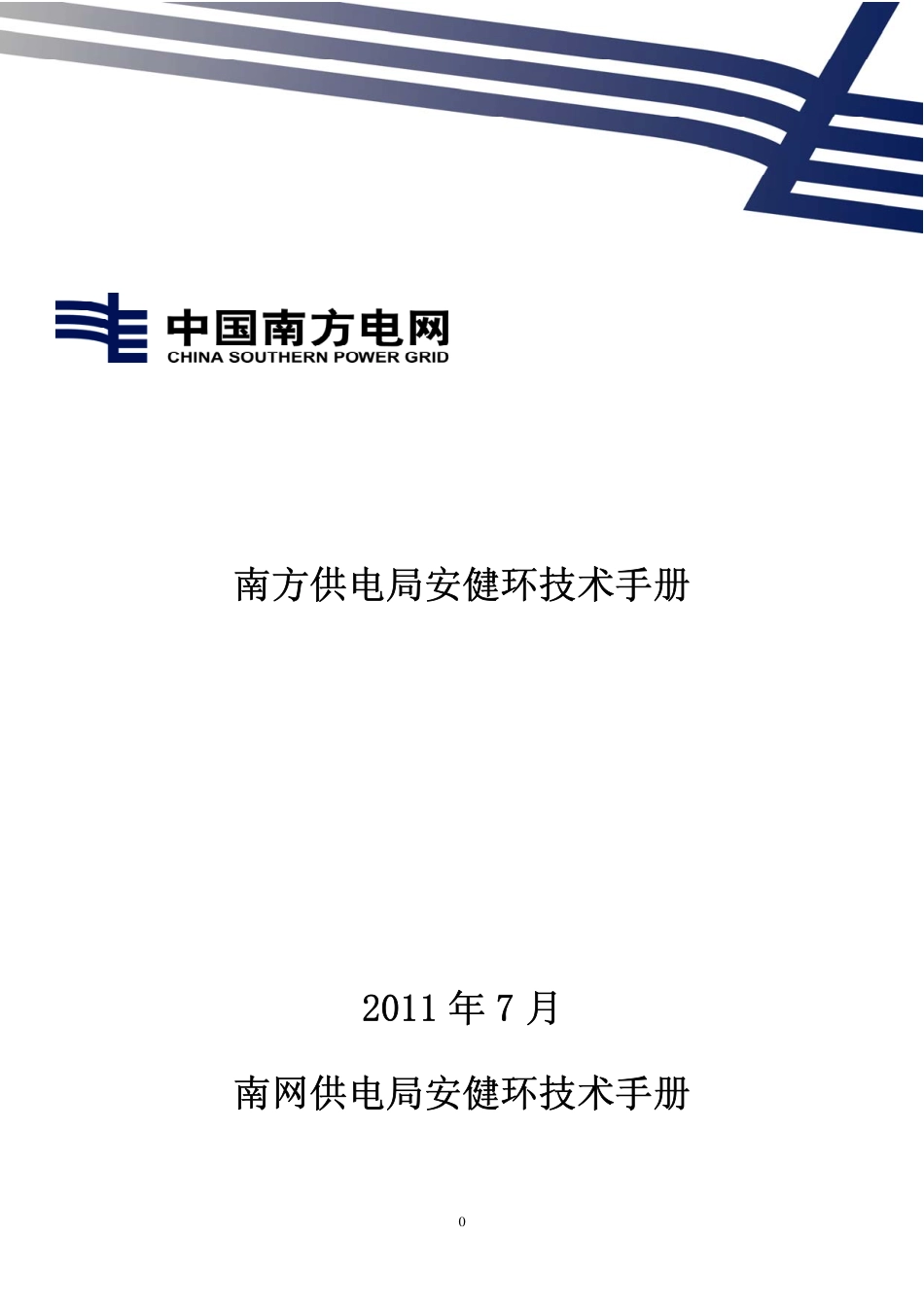

0南方供电局安健环技术手册2011年7月南网供电局安健环技术手册1目录1.基础概念——————————————————————————————31.1安全色1.2安全标志1.2.1安全标志1.2.2设置要求1.2.3设置方式1.2.4照明要求：1.2.5设置地点：1.2.6设置高度1.2.7制作1.2.8固定2.设备——————————————————————————————82.1办公物品管理标识2.2仓库物品标识：2.3爬梯、平台标识标准：2.4测试设备标准：2.5变电站的电气分类及标准2.6输电线路及电缆设备标志标准2.6.1架空送电线路标志2.6.210kV架空配电线路、电缆、变压器及设备标志2.6.3信息机房设备标识标准3.安全——————————————————————————————263.1安全帽：3.2工作服：3.2安全带：3.3安全警示线的配置3.4临时围栏：3.5电缆沟盖板：3.6爬梯遮拦门：3.7防小动物挡板：3.8工作负责人袖套：3.9防毒面具和呼吸器的应用标准：4.健康——————————————————————————————324.1.1急救药箱标志的标准4.1.2急救药箱标识：4.2危险化学品与废料标识的标准5.环境——————————————————————————————385.1变电站门口站名（仓库）标准：5.2营业场所外观标准5.3.定置图标准5.4功能室标准：25.5洗手间标志牌标准：5.6张贴标准5.6.1玻璃门防撞条应用标准：5.6.2资料盒标签标准5.6.3车辆标识标准：5.7消防安全措施标准5.7.1各类别灭火设备标志5.7.2火灾时疏散途径5.7.3方向辅助标志与有关标志联用5.7.4消防手动启动器、消火栓的标志：5.7.5灭火器箱体标志牌：5.7.6消防管道颜色标准：5.7.7消防器材检查卡：5.7.8消防水池的标志标准：5.7.9电缆防火隔墙的标志标准：5.7.10应急照明标准5.8施工及防撞标识标准：3版本历史日期版本说明2011-7-151.0根据2011年南网供电局风险体系文件评审要求，将管理标准与技术标准分离，特建立本手册。41.基础概念及设施1.1安全色包括红、蓝、黄、绿四种颜色和使安全色更加醒目的反衬色，包括黑、白两种颜色。1.2安全标志1.2.1安全标志分禁止标志、警告标志、指令标志、提示标志和其他标志五大类型。（1）禁止标志a)禁止标志的含义是禁止人们不安全行为的图形标志。b)禁止标志的基本形式是带斜杠的圆边框及相应文字，其中文字采用黑体。c)禁止标志基本形式根据现场情况，可采用甲、乙、丙、丁四种规格的尺寸。d)禁止标志的标准色：红－M100Y100，黑－K100。e)禁止标志的配置原则（见下图）。5（2）警告标志a)警告标志的基本含义是提醒人们对周围环境引起注意，以避免可能发生危险的图形标志。b)警告标志的基本形式是正三角边框及相应文字，其中文字为黑体。c)警告标志基本形式可根据现场情况，采用甲、乙、丙、丁四种规格的尺寸。d)警告标志的标准色：黄－Y100，黑－K100。e)警告标志的配置原则（见下图）。6（3）指令标志a)指令标志的基本含义是强制人们必须做出某种动作或采用防范措施的图形标志。b)指令标志的基本形式是圆形边框及相应文字，其中文字为黑体。c)指令标志基本形式可根据现场情况，采用甲、乙、丙、丁四种规格的尺寸。d)指令标志的标准色：蓝－C100，黑－K100。e)指令标志的配置原则（见下图）。7（4）提示标志a)提示标志的基本含义是向人们提供某种信息（如标明安全设施或场所等）的图形标志。b)提示标志的基本形式是正方形边框和相应文字，其中文字为黑体。c)提示标志基本形式可根据现场情况，采用甲、乙两种规格的尺寸。d)提示标志的标准色：绿－C100Y100。e)提示标志的配置原则（见下图）。（5）其他标志1)例如以下标志82）又例如限速、限高等标志.其规格是：1.2.2设置要求（1）安全：a)周围环境有某种不安全的因素而需要标志加以提醒时，应设置有关安全的标志。b)标志设置后，不应有造成人体任何伤害的潜在危险。（2）醒目：标志应按规定进行设置，要保证标志具有足够的尺寸，并使其与背景间有明显对比度。1.2.3设置方式图形标志一般采用的设置方式为附着式（如钉挂、粘贴、镶嵌等）、悬挂式、摆放式、柱式（固定在标志杆或支架等物体上），便于视读：9a)标志的偏移距离应尽可能小。...
