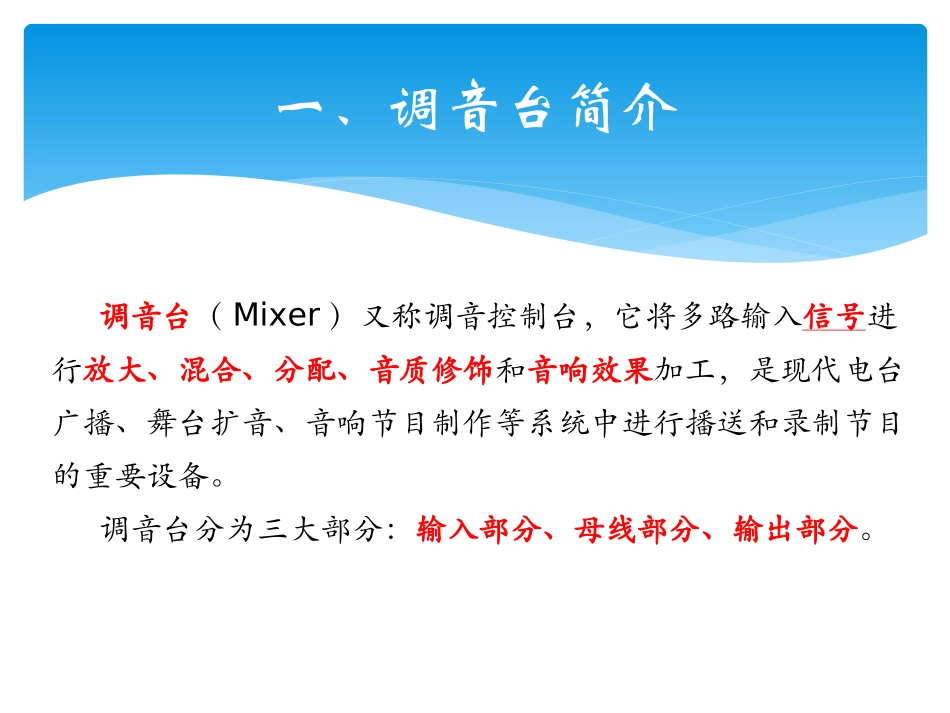

广播节目编辑与制作主讲教师：王中国E-mail:China_wzg@163.comTel:13937769305一．调音台简介二．调音台的输入/输出三．调音台的功能面板设备二、调音台一、调音台简介调音台（Mixer）又称调音控制台，它将多路输入信号进行放大、混合、分配、音质修饰和音响效果加工，是现代电台广播、舞台扩音、音响节目制作等系统中进行播送和录制节目的重要设备。调音台分为三大部分：输入部分、母线部分、输出部分。一、调音台简介（1）立体声现场制作调音台（StereoFieldProductionConsole）（2）录音调音台（RecordingConsole）（3）音乐调音台（MusicConsole）（4）数字选通调音台(DigitalRoutingMixingConsole)（5）带功放的调音台(PoweredMixer)（6）无线广播调音台(OnAirConsole)（7）剧场调音台(TheatreConsole)（8）扩声调音台(P.A.Console)（9）有线广播调音台(WiredBroadcastMixer)（10）便携式调音台(CompactMixer)调音台分类：基本功能：⑴放大：从话筒、卡座，CD机等信号源送来的信号，电平很小，必须经过放大，在放大过程中又必须调节、平衡，最后送达录音机或经功放送到扬声器输出。⑵混合：四路、八路或几十路的节目源信号，可能同时输入到调音台来，进行技术上的加工和艺术上的处理，然后混合成一路（单声道）或两路或四路立体声输入，这是调音台最基本功能，所以它也叫混音台。一、调音台简介基本功能：⑶分配：声频信号输入调音台后，不单纯放大为主输出信号，其中，为了各种需要，还要将信号分配给多个电路或设备。如辅助输出（AUXOUT）,录音输出（RECOUT），监听输出（MONOUT）,检听或独听输出（CUE、SOLO、PEL）等。⑷音量控制：调音台的音量控制，通常用推拉式电位器成为衰减器（Fader）。包括各输入单元的“通道衰减器”和总回路的“主衰减器”。一、调音台简介基本功能：⑸均衡（EQ）:即高低音调节。调音台依档次不同而设有两段、三段至七段均衡器，同时又分为通道均衡器和主均衡器等。⑹声像方位（PAN）:两路或四路主输出的调音台都没有“声像方位电位器”。用于拾取、录制立体声节目，按照声源方位或乐曲艺术的要求而分配“声像方位”。⑺监听或检测：一般调音台都设置耳机插孔，用耳机来监听，或外接监听功放，用扬声器监听，台面通常还没有指针式或发光管式音量表，以便协同听觉的监听，以视觉对电平信号进行监测。一、调音台简介二、调音台的输入/输出二、调音台的输入/输出传统的RCA针式插口当某输入通道同时提供MIC插口和LINE插口时，可使用其中一个插口，但不能同时使用两种。一次只能连接到各通道的一个插口。调音台每一路输入只能进一个声源，否则，会相互干扰，阻抗不配，声音造成失真。二、调音台的输入/输出INSERTI/O插口这些是非平衡式耳机型输入/输出插口。每个插口都位于相应输入通道(通道1至8)的均衡器和通道衰减器之间。这些插口可用来独立地将这些通道连接到各种设备如图形均衡器、压缩器和噪音过滤器。这些是TRS(尖端、环、套筒)耳机插口，可支持双向操作。二、调音台的输入/输出通道输入插口这些是非平衡式输入插口。可提供两种插口类型：耳机型(通道9/10至15/16)和RCA针式(通道13/14、15/16)。使用这些插口输入立体声信号。将L信号输出到奇数通道，将R信号输出到偶数通道。虽然一个通道同时配有耳机插口和RCA针式插口，但只能使用其中一种插口，不能同时使用两种。一次只能连接各通道中的一个插口。用于通道9/10和11/12的耳机插口也可支持单声通道输入。尤其是仅向某对(让R插口空置)L(MONO)插口输入信号时，调音台将同时向L(MONO)和R输入插口发送相同的信号。二、调音台的输入/输出GROUPOUT(1至4)插口这些是阻抗平衡式耳机型输出插口，可输出Group1-2/3-4信号。利用这些插口可连接到MTR（录音机）、外接头调音台或其他类似设备的输入插口。二、调音台的输入/输出STOUT(L、R)插口这些插口输出由主控制部分的ST衰减器控制电平的调音信号。立体声(L和R)通道中的输出。例如，可利用这些插口连接到驱动主扬声器的功率放大器。二、调音台的输入/输出C-ROUT插口这些是阻抗平衡式耳机型输出插口。这些插口输出由C-R/PHONES控制器调节电平的调音信...
