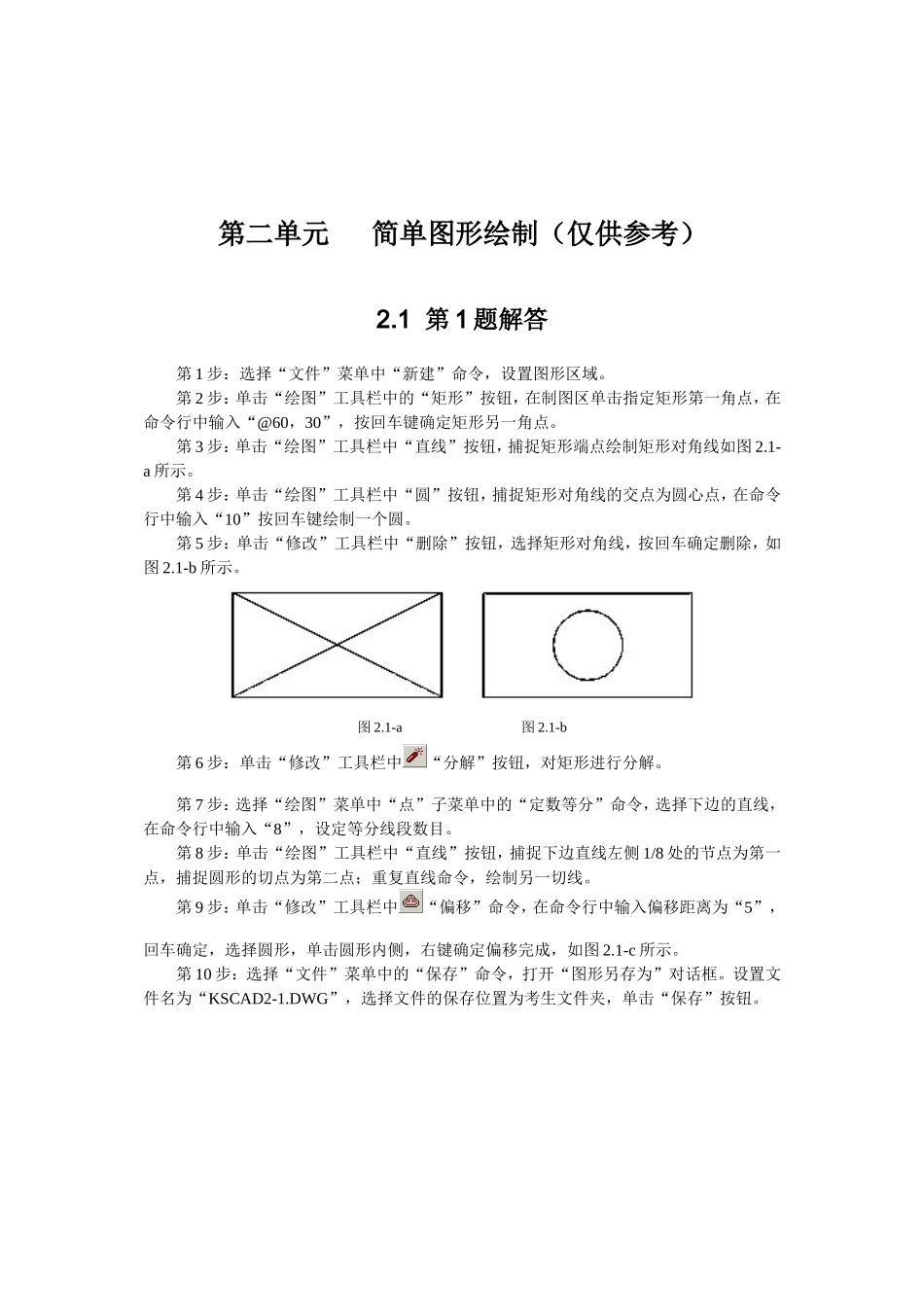

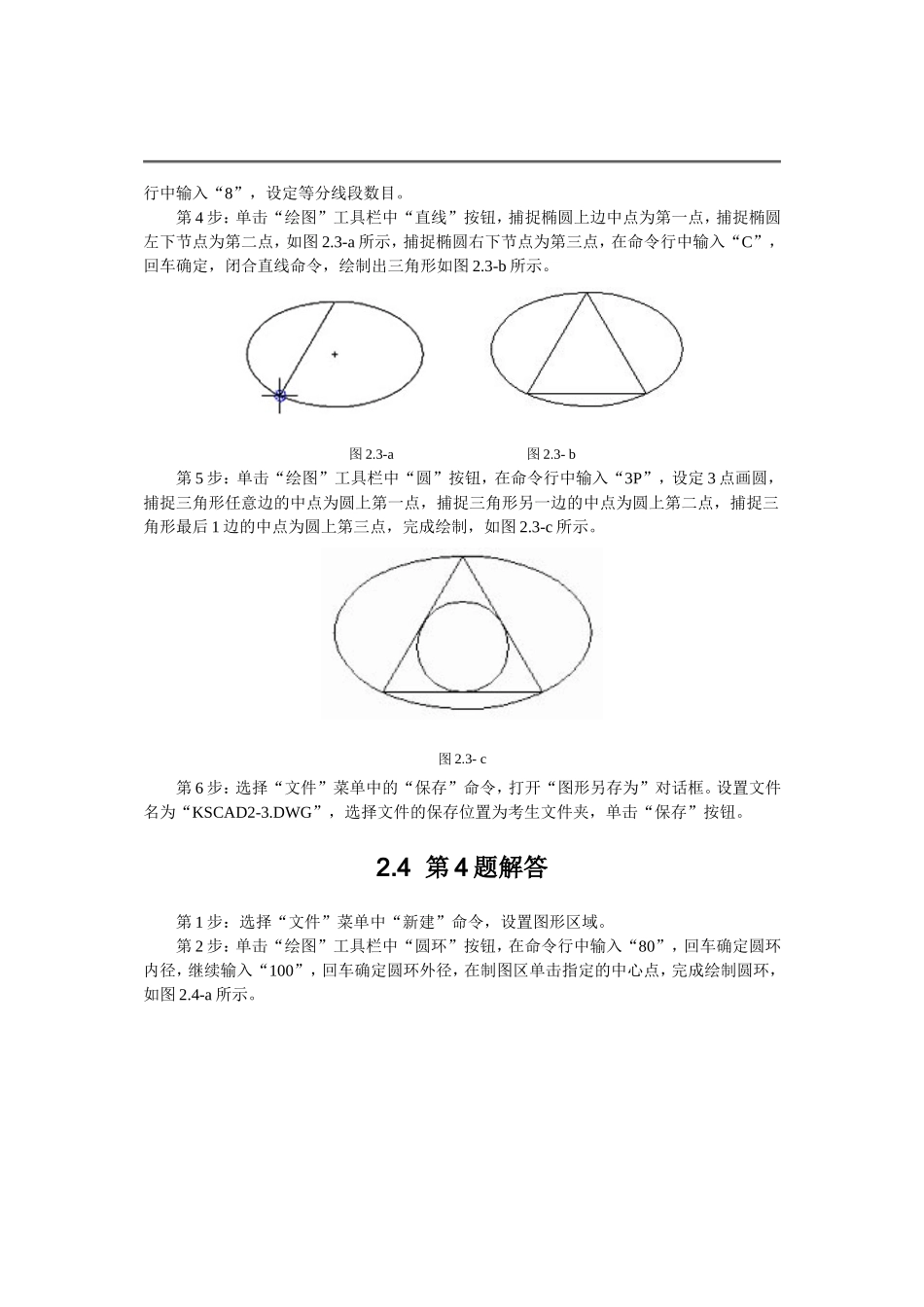

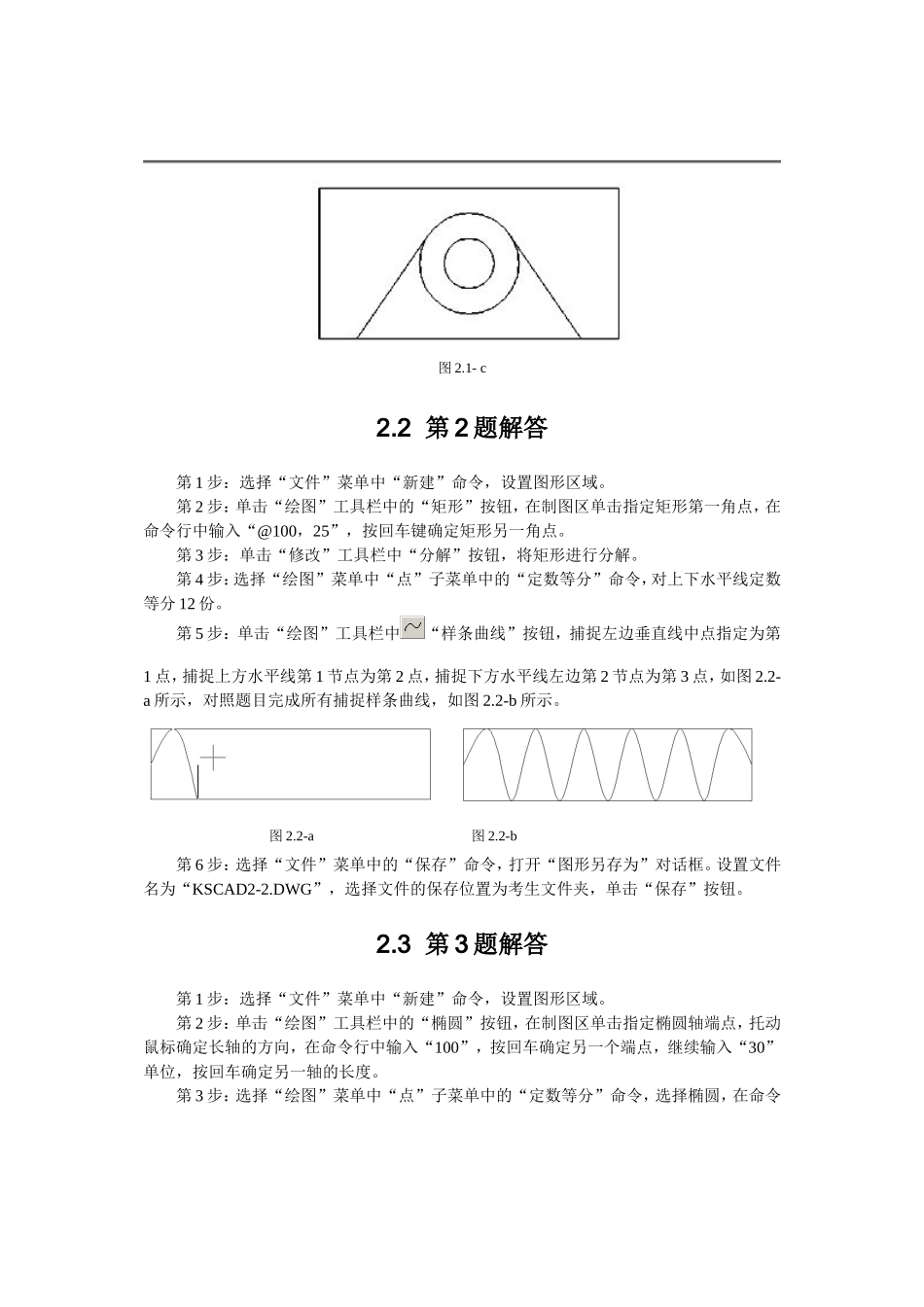

第二单元简单图形绘制（仅供参考）2.1第1题解答第1步：选择“文件”菜单中“新建”命令，设置图形区域。第2步：单击“绘图”工具栏中的“矩形”按钮，在制图区单击指定矩形第一角点，在命令行中输入“@60，30”，按回车键确定矩形另一角点。第3步：单击“绘图”工具栏中“直线”按钮，捕捉矩形端点绘制矩形对角线如图2.1-a所示。第4步：单击“绘图”工具栏中“圆”按钮，捕捉矩形对角线的交点为圆心点，在命令行中输入“10”按回车键绘制一个圆。第5步：单击“修改”工具栏中“删除”按钮，选择矩形对角线，按回车确定删除，如图2.1-b所示。图2.1-a图2.1-b第6步：单击“修改”工具栏中“分解”按钮，对矩形进行分解。第7步：选择“绘图”菜单中“点”子菜单中的“定数等分”命令，选择下边的直线，在命令行中输入“8”，设定等分线段数目。第8步：单击“绘图”工具栏中“直线”按钮，捕捉下边直线左侧1/8处的节点为第一点，捕捉圆形的切点为第二点；重复直线命令，绘制另一切线。第9步：单击“修改”工具栏中“偏移”命令，在命令行中输入偏移距离为“5”，回车确定，选择圆形，单击圆形内侧，右键确定偏移完成，如图2.1-c所示。第10步：选择“文件”菜单中的“保存”命令，打开“图形另存为”对话框。设置文件名为“KSCAD2-1.DWG”，选择文件的保存位置为考生文件夹，单击“保存”按钮。图2.1-c2.2第2题解答第1步：选择“文件”菜单中“新建”命令，设置图形区域。第2步：单击“绘图”工具栏中的“矩形”按钮，在制图区单击指定矩形第一角点，在命令行中输入“@100，25”，按回车键确定矩形另一角点。第3步：单击“修改”工具栏中“分解”按钮，将矩形进行分解。第4步：选择“绘图”菜单中“点”子菜单中的“定数等分”命令，对上下水平线定数等分12份。第5步：单击“绘图”工具栏中“样条曲线”按钮，捕捉左边垂直线中点指定为第1点，捕捉上方水平线第1节点为第2点，捕捉下方水平线左边第2节点为第3点，如图2.2-a所示，对照题目完成所有捕捉样条曲线，如图2.2-b所示。图2.2-a图2.2-b第6步：选择“文件”菜单中的“保存”命令，打开“图形另存为”对话框。设置文件名为“KSCAD2-2.DWG”，选择文件的保存位置为考生文件夹，单击“保存”按钮。2.3第3题解答第1步：选择“文件”菜单中“新建”命令，设置图形区域。第2步：单击“绘图”工具栏中的“椭圆”按钮，在制图区单击指定椭圆轴端点，托动鼠标确定长轴的方向，在命令行中输入“100”，按回车确定另一个端点，继续输入“30”单位，按回车确定另一轴的长度。第3步：选择“绘图”菜单中“点”子菜单中的“定数等分”命令，选择椭圆，在命令行中输入“8”，设定等分线段数目。第4步：单击“绘图”工具栏中“直线”按钮，捕捉椭圆上边中点为第一点，捕捉椭圆左下节点为第二点，如图2.3-a所示，捕捉椭圆右下节点为第三点，在命令行中输入“C”，回车确定，闭合直线命令，绘制出三角形如图2.3-b所示。图2.3-a图2.3-b第5步：单击“绘图”工具栏中“圆”按钮，在命令行中输入“3P”，设定3点画圆，捕捉三角形任意边的中点为圆上第一点，捕捉三角形另一边的中点为圆上第二点，捕捉三角形最后1边的中点为圆上第三点，完成绘制，如图2.3-c所示。图2.3-c第6步：选择“文件”菜单中的“保存”命令，打开“图形另存为”对话框。设置文件名为“KSCAD2-3.DWG”，选择文件的保存位置为考生文件夹，单击“保存”按钮。2.4第4题解答第1步：选择“文件”菜单中“新建”命令，设置图形区域。第2步：单击“绘图”工具栏中“圆环”按钮，在命令行中输入“80”，回车确定圆环内径，继续输入“100”，回车确定圆环外径，在制图区单击指定的中心点，完成绘制圆环，如图2.4-a所示。图2.4-a第3步：单击“绘图”工具栏中“多线段”按钮，捕捉圆环左边端点为起点，在命令行中输入“W”设置线宽，设置线宽起点为“10”，回车确定，设置线宽端点为“10”，回车确定，捕捉圆心为下一点，继续输入“W”，回车确定设置线宽命令，设置线宽起点为“20”，回车确定，线宽端点为“0”，回车确定，捕捉圆环右边端点为下一点，右击“确定”按钮，完成绘制，如图2.4-b所示...
