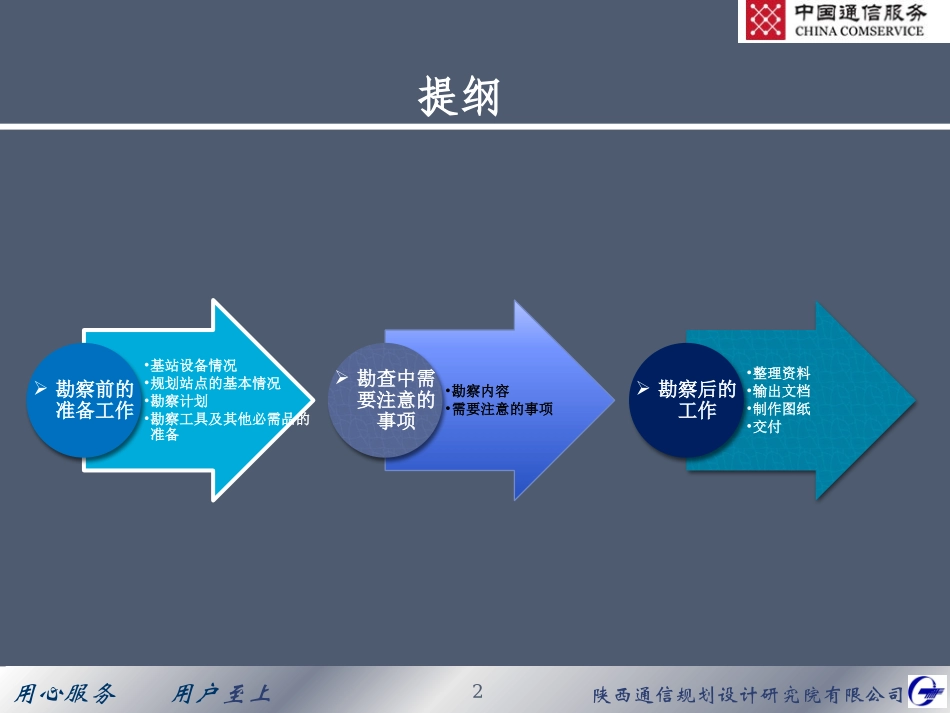

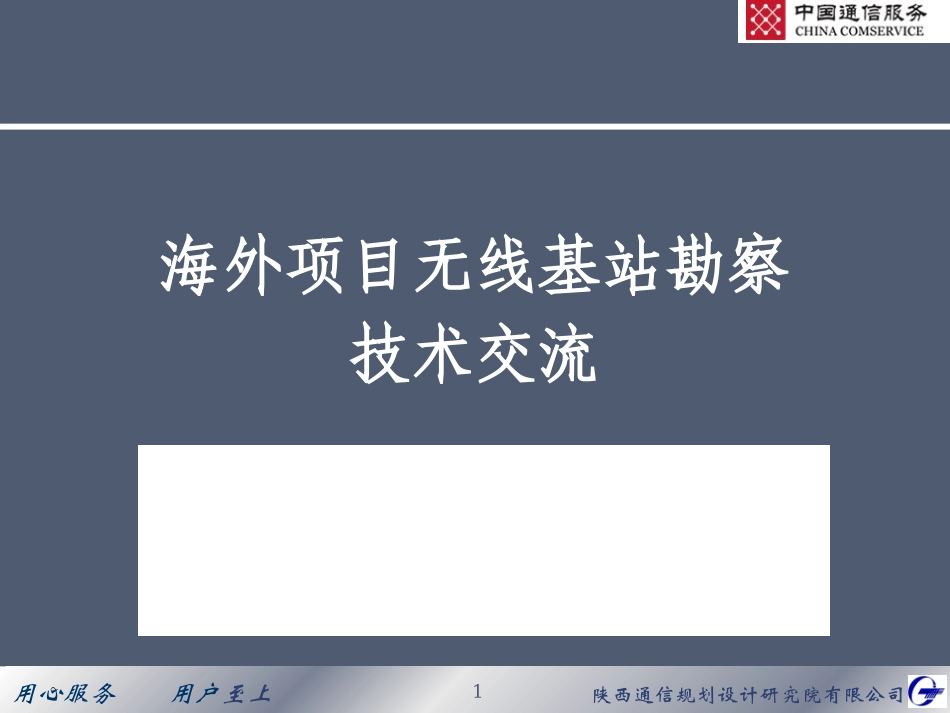

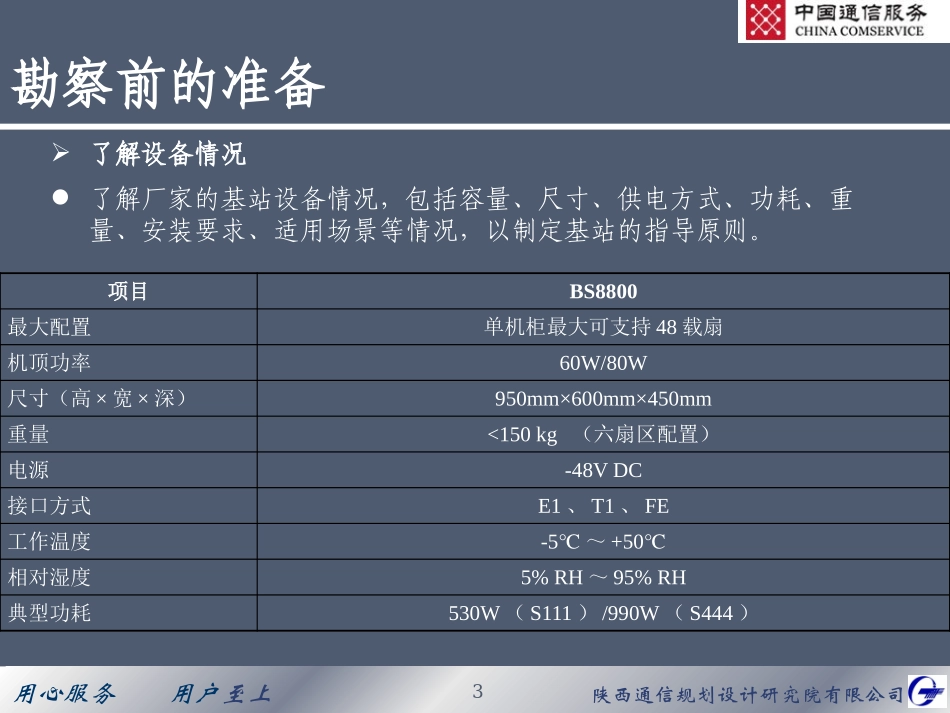

用心服务用户至上陕西通信规划设计研究院有限公司1海外项目无线基站勘察技术交流用心服务用户至上陕西通信规划设计研究院有限公司2•基站设备情况•规划站点的基本情况•勘察计划•勘察工具及其他必需品的准备勘察前的准备工作•勘察内容•需要注意的事项勘查中需要注意的事项•整理资料•输出文档•制作图纸•交付勘察后的工作提纲用心服务用户至上陕西通信规划设计研究院有限公司3了解设备情况了解厂家的基站设备情况，包括容量、尺寸、供电方式、功耗、重量、安装要求、适用场景等情况，以制定基站的指导原则。勘察前的准备项目BS8800最大配置单机柜最大可支持48载扇机顶功率60W/80W尺寸（高×宽×深）950mm×600mm×450mm重量<150kg（六扇区配置）电源-48VDC接口方式E1、T1、FE工作温度-5℃～+50℃相对湿度5%RH～95%RH典型功耗530W（S111）/990W（S444）用心服务用户至上陕西通信规划设计研究院有限公司4勘察前的准备项目B8200指标支持载扇数最大支持36个载扇机顶功率RRU级联距离单级级联，最大3级尺寸（高×宽×深）442mm×86mm×310mm重量满配置＜11kg电源+24VDC/-48VDC工作温度–5℃～+55℃相对湿度5%RH～95%RH功耗满配置功耗＜250W项目R8860指标支持载扇数8载波/扇区机顶功率60WRRU级联距离单级级联，最大3级尺寸（高×宽×深）500mm×320mm×176mm重量满配置＜22kg电源-48VDC工作温度–40℃～+55℃相对湿度5%RH～98%RH功耗170W（O1）/230W（O3）用心服务用户至上陕西通信规划设计研究院有限公司5了解规划站点情况了解各个基站的具体情况，包括经纬度、容量配置。了解网络维护要求、包括室内外走线要求、不同区域基站的供电时间要求、电源配置要求、空调配置要求等。了解一些特殊基站的情况勘察前的准备用心服务用户至上陕西通信规划设计研究院有限公司6制定指导原则根据对站点规划的了解，制定基站安装设计的指导原则，包括基站设备的安装要求、天馈线安装要求、电源要求、传输要求、土建要求、空调等配套要求。基站设备安装要求主要包括基站设备的安装空间要求、走线要求、承重要求等。电源、配套要求除了考虑设备情况外，主要要考虑当地市电供电情况以及后备电源配置方案。传输要求主要是根据不同的站型，提出传输需求。勘察前的准备用心服务用户至上陕西通信规划设计研究院有限公司7勘察前的准备制定勘察计划根据新建、扩容站点规划及站点分布，制定勘察计划，主要包括勘查线路、勘察时间。用心服务用户至上陕西通信规划设计研究院有限公司8基站勘察前的准备工作必须要的工器具地图（可打印googleearth地图）、记录本、勘察记录表。数码相机、笔记本电脑（包含相关资料和软件）、GPS、指北针、测量工具（钢卷尺等）。相关移动通信网络手机、电池。其他必需品电源接口转换器、电源插线板、驱蚊药水、电蚊香、常用药品等。勘察前的准备用心服务用户至上陕西通信规划设计研究院有限公司9用心服务用户至上陕西通信规划设计研究院有限公司10基站勘察内容要求确定无线基站覆盖服务区域选择满足服务区的基站站址确定传输方式和实现方法（微波专业）确定供电方案和实现措施对基站的设备布置进行设计基站勘察用心服务用户至上陕西通信规划设计研究院有限公司11基站勘察的操作要点（按新建站的查勘作介绍）基站站址的确定机房设计天面设计电源勘察需要填写的表格或收集的数据基站勘察用心服务用户至上陕西通信规划设计研究院有限公司12基站站址勘察了解当地人口情况、经济情况、地理环境。确立建站目的和基站类型。了解相邻临近站点布置情况，在地图上标出位置。站址周围应比较开阔，周围无高层建筑或障碍阻挡；对于定向天线，在天线主瓣覆盖方向100米内应无阻挡。站址附近应无强功率发射设备（如微波台或电台）和较少人为干扰（如电焊机、高频电炉、火花干扰等）。根据设站目的确定站址高度，确定是否须建设铁塔。天线挂高市区约为25～35米，郊区农村约为40～50米，楼顶天面应有50平方米面积以上，以利于安装天线。基站勘察用心服务用户至上陕西通信规划设计研究院有限公司13基站站址勘察...
