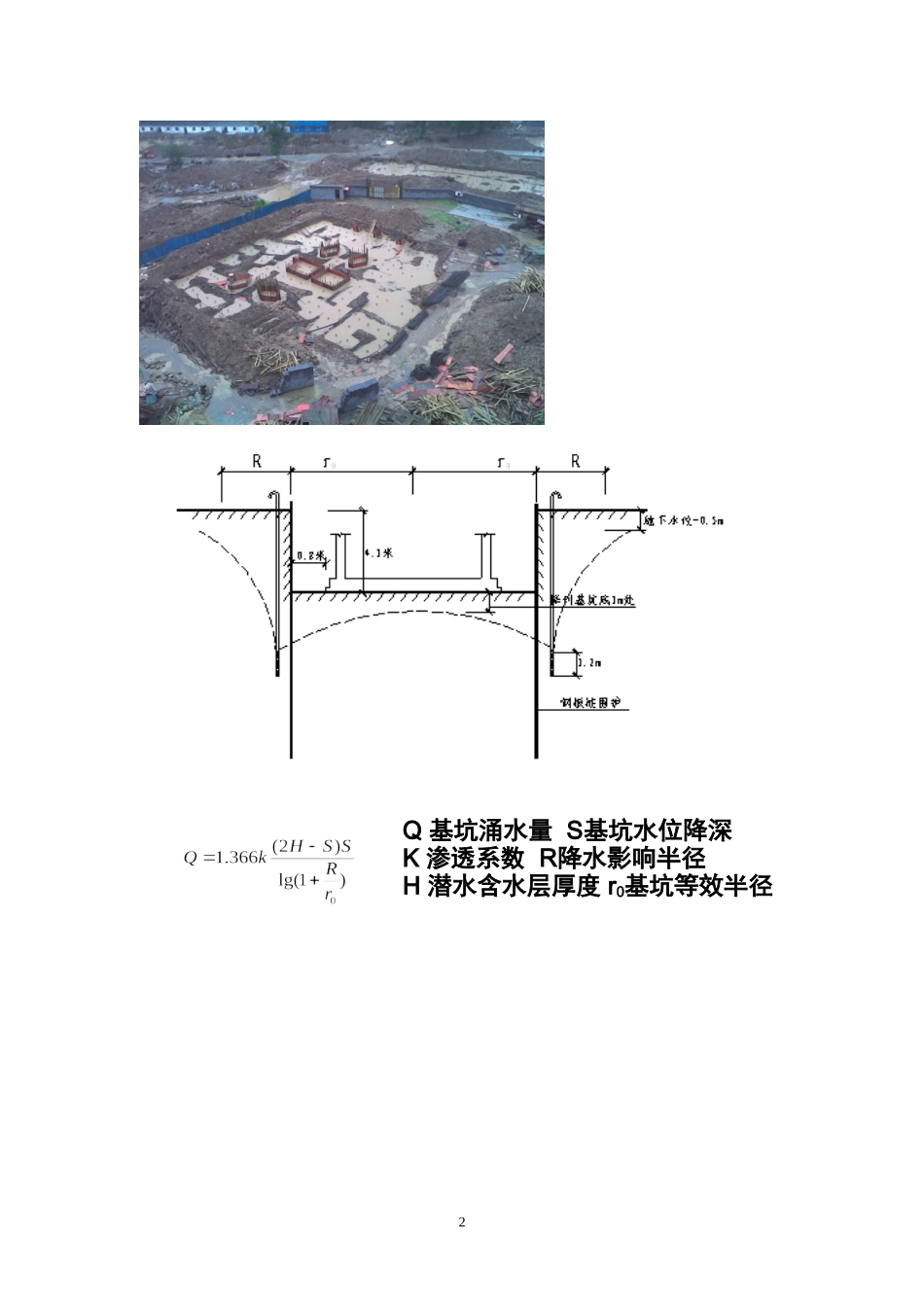

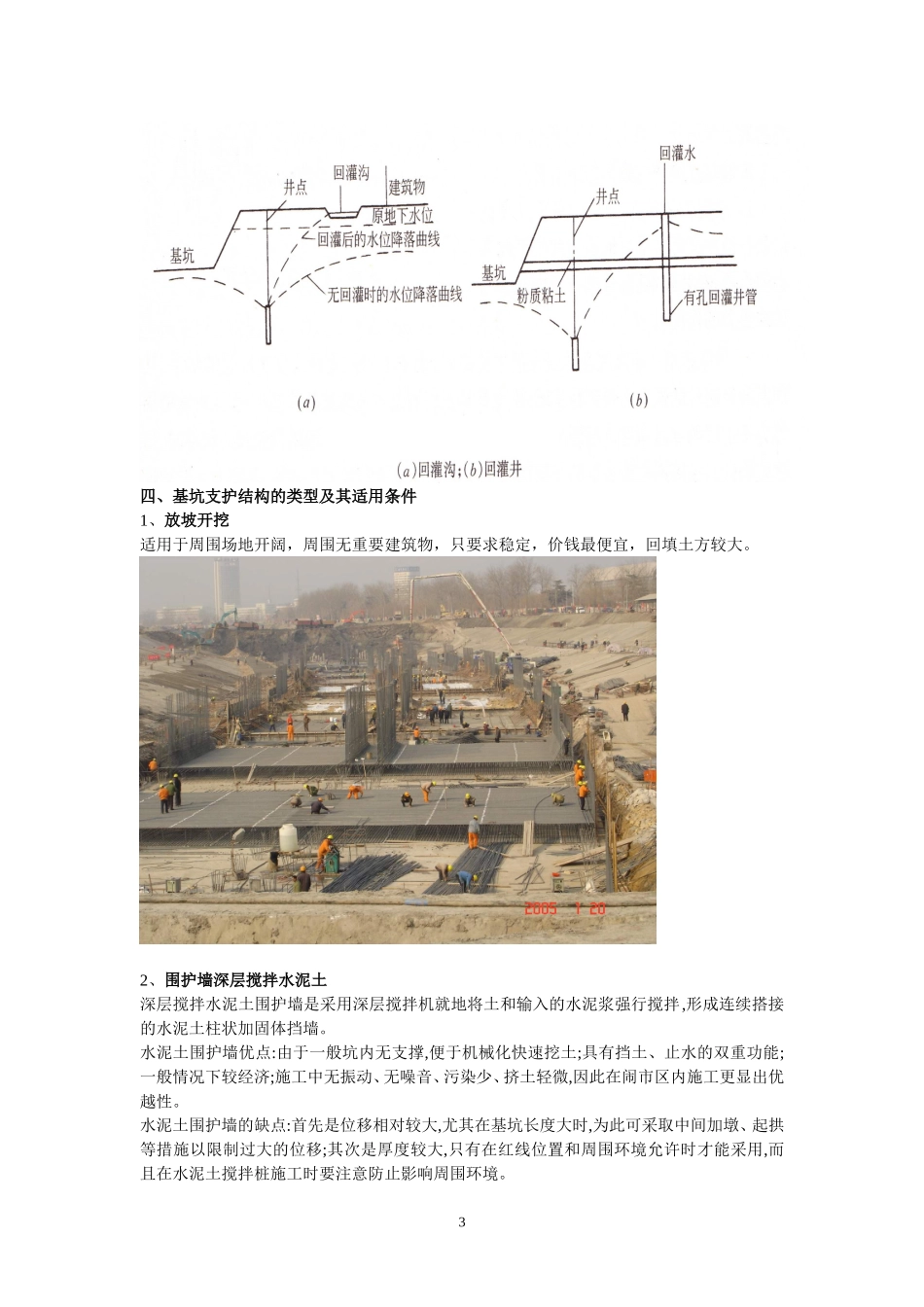

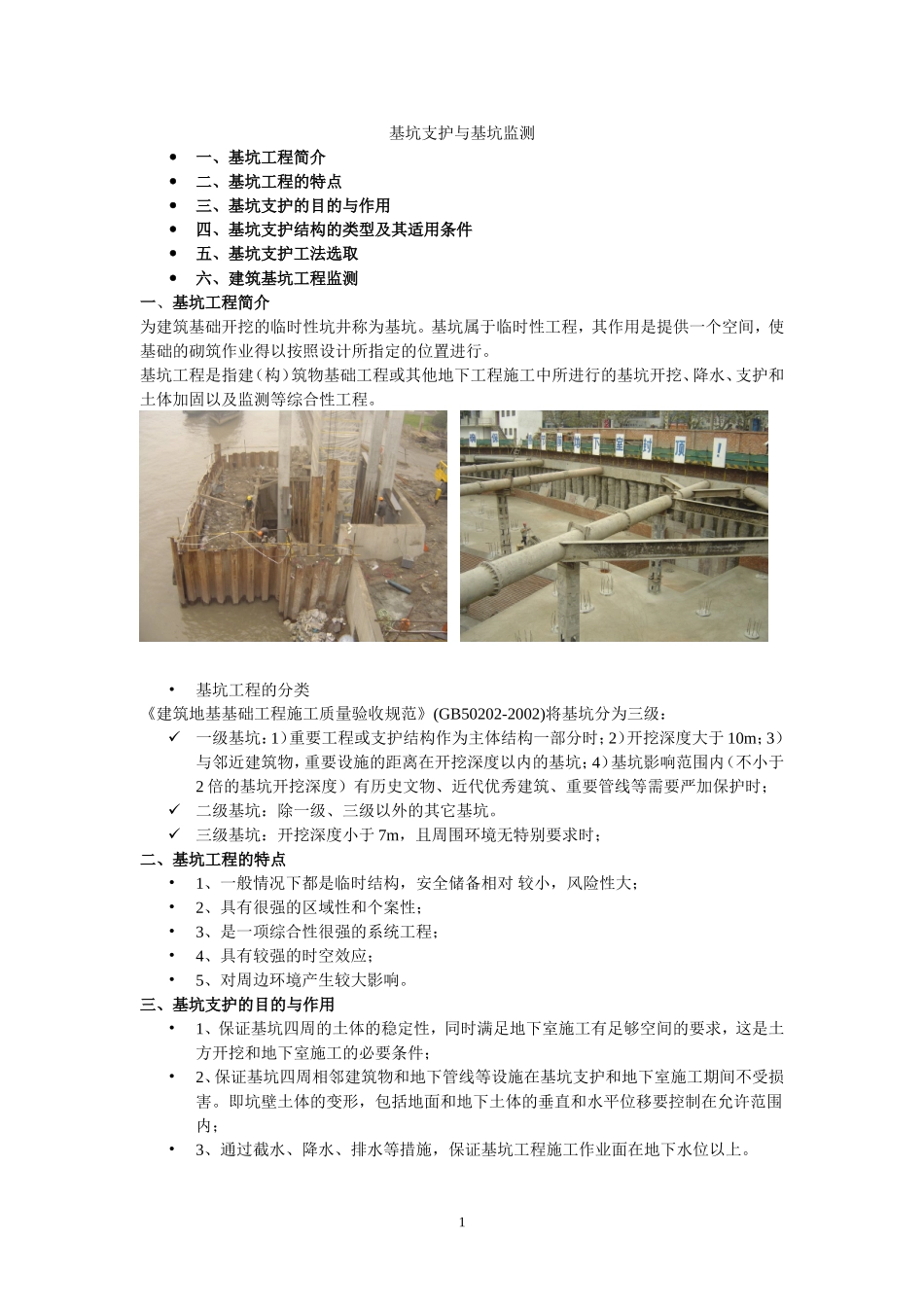

基坑支护与基坑监测•一、基坑工程简介•二、基坑工程的特点•三、基坑支护的目的与作用•四、基坑支护结构的类型及其适用条件•五、基坑支护工法选取•六、建筑基坑工程监测一、基坑工程简介为建筑基础开挖的临时性坑井称为基坑。基坑属于临时性工程，其作用是提供一个空间，使基础的砌筑作业得以按照设计所指定的位置进行。基坑工程是指建（构）筑物基础工程或其他地下工程施工中所进行的基坑开挖、降水、支护和土体加固以及监测等综合性工程。•基坑工程的分类《建筑地基基础工程施工质量验收规范》(GB50202-2002)将基坑分为三级：一级基坑：1）重要工程或支护结构作为主体结构一部分时；2）开挖深度大于10m；3）与邻近建筑物，重要设施的距离在开挖深度以内的基坑；4）基坑影响范围内（不小于2倍的基坑开挖深度）有历史文物、近代优秀建筑、重要管线等需要严加保护时；二级基坑：除一级、三级以外的其它基坑。三级基坑：开挖深度小于7m，且周围环境无特别要求时；二、基坑工程的特点•1、一般情况下都是临时结构，安全储备相对较小，风险性大；•2、具有很强的区域性和个案性；•3、是一项综合性很强的系统工程；•4、具有较强的时空效应；•5、对周边环境产生较大影响。三、基坑支护的目的与作用•1、保证基坑四周的土体的稳定性，同时满足地下室施工有足够空间的要求，这是土方开挖和地下室施工的必要条件；•2、保证基坑四周相邻建筑物和地下管线等设施在基坑支护和地下室施工期间不受损害。即坑壁土体的变形，包括地面和地下土体的垂直和水平位移要控制在允许范围内；•3、通过截水、降水、排水等措施，保证基坑工程施工作业面在地下水位以上。12Q基坑涌水量S基坑水位降深K渗透系数R降水影响半径H潜水含水层厚度r0基坑等效半径四、基坑支护结构的类型及其适用条件1、放坡开挖适用于周围场地开阔，周围无重要建筑物，只要求稳定，价钱最便宜，回填土方较大。2、围护墙深层搅拌水泥土深层搅拌水泥土围护墙是采用深层搅拌机就地将土和输入的水泥浆强行搅拌,形成连续搭接的水泥土柱状加固体挡墙。水泥土围护墙优点:由于一般坑内无支撑,便于机械化快速挖土;具有挡土、止水的双重功能;一般情况下较经济;施工中无振动、无噪音、污染少、挤土轻微,因此在闹市区内施工更显出优越性。水泥土围护墙的缺点:首先是位移相对较大,尤其在基坑长度大时,为此可采取中间加墩、起拱等措施以限制过大的位移;其次是厚度较大,只有在红线位置和周围环境允许时才能采用,而且在水泥土搅拌桩施工时要注意防止影响周围环境。33、高压旋喷桩高压旋喷桩所用的材料亦为水泥浆,它是利用高压经过旋转的喷嘴将水泥浆喷入土层与土体混合形成水泥土加固体,相互搭接形成排桩,用来挡土和止水。高压旋喷桩的施工费用要高于深层搅拌水泥土桩,但其施工设备结构紧凑、体积小、机动性强、占地少,并且施工机具的振动很小,噪音也较低,不会对周围建筑物带来振动的影响和产生噪音等公害,它可用于空间较小处,但施工中有大量泥浆排出,容易引起污染。对于地下水流速过大的地层,无填充物的岩溶地段永冻土和对水泥有严重腐蚀的土质,由于喷射的浆液无法在注浆管周围凝固,均不宜采用该法。4、槽钢钢板桩这是一种简易的钢板桩围护墙,由槽钢正反扣搭接或并排组成。槽钢长6～8m,型号由计算确定。其特点为:槽钢具有良好的耐久性,基坑施工完毕回填土后可将槽钢拔出回收再次使用;施工方便,工期短;不能挡水和土中的细小颗粒,在地下水位高的地区需采取隔水或降水措施;抗弯能力较弱,多用于深度≤4m的较浅基坑或沟槽,顶部宜设置一道支撑或拉锚;支护刚度小,开挖后变形较大。5、钢筋混凝土板桩钢筋混凝土板桩具有施工简单、现场作业周期短等特点,曾在基坑中广泛应用,但由于钢筋混凝土板桩的施打一般采用锤击方法,振动与噪音大,同时沉桩过程中挤土也较为严重,在城市工程中受到一定限制。此外,其制作一般在工厂预制,再运至工地,成本较灌注桩等略高。但由于其截面形状及配筋对板桩受力较为合理并且可根据需要设计,目前已可制作厚度较大(如厚度达500mm以上)的板桩,并有液压静力沉桩设备,故在基坑工程中仍是支护板墙的一种使用形式。6、钻孔灌...
