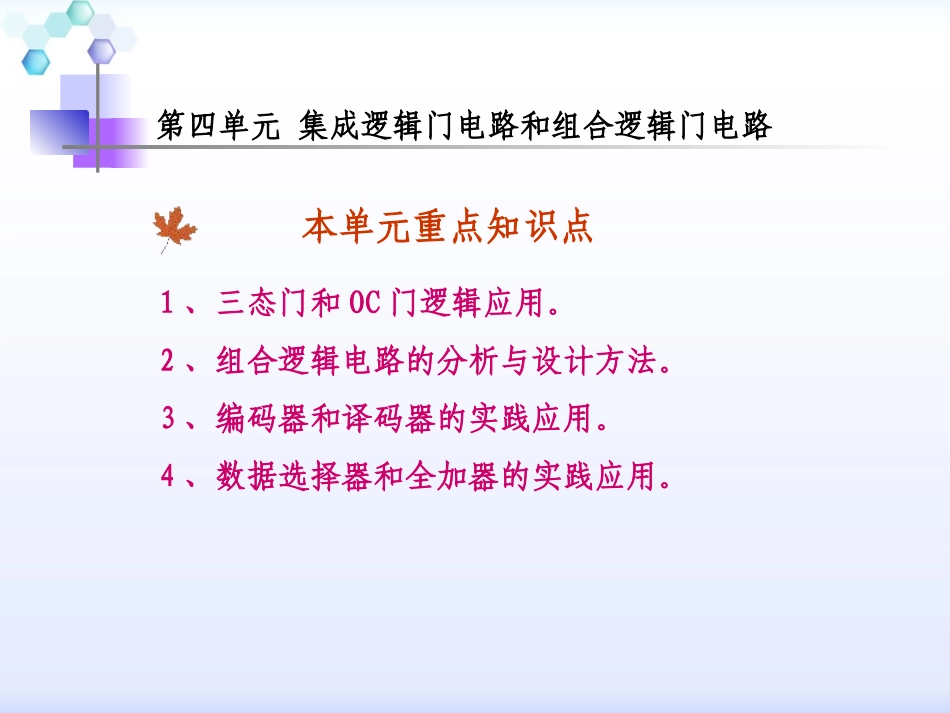

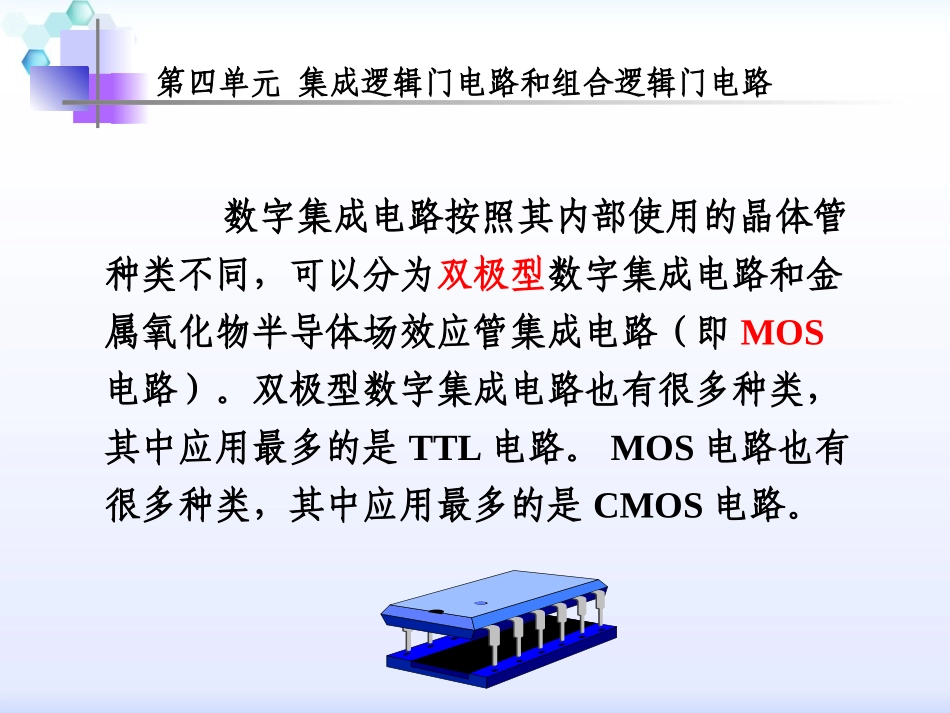

第四单元集成逻辑门电路和组合逻辑门电路本单元重点知识点1、三态门和OC门逻辑应用。2、组合逻辑电路的分析与设计方法。3、编码器和译码器的实践应用。4、数据选择器和全加器的实践应用。第四单元集成逻辑门电路和组合逻辑门电路第四单元集成逻辑门电路和组合逻辑门电路数字集成电路按照其内部使用的晶体管种类不同，可以分为双极型数字集成电路和金属氧化物半导体场效应管集成电路（即MOS电路）。双极型数字集成电路也有很多种类，其中应用最多的是TTL电路。MOS电路也有很多种类，其中应用最多的是CMOS电路。第四单元集成逻辑门电路和组合逻辑门电路第一节TTL电路一、TTL与非门的工作原理TTL型电路：输入和输出端结构都采用了半导体晶体管，称之为:Transistor—TransistorLogic。TTL电路的电源统一规定为+5V。第四单元集成逻辑门电路和组合逻辑门电路+5VABR1V1R2V2R3L=ABR4R5V3V4V5输入级输出级中间级＆ABL逻辑功能：全1出0,有0出1TTL与非门第四单元集成逻辑门电路和组合逻辑门电路悬空的输入端相当于接高电平。为了防止干扰，可将悬空的输入端接高电平。通用：IO=0.4mA要求UOH≥2.4V典型值：输出高电平UOH=3.4V1、输出高电平UOH输出高电平将随着拉电流的增大而降低。TTL电路的典型参数：第四单元集成逻辑门电路和组合逻辑门电路典型值：输出低电平UOL=0.3V通用：IO=12.8mA要求UOL=0.4V通常TTL电路的灌电流能力大于拉电流能力。称“”易灌拉2、输出低电平UOL输出低电平将随着灌电流的增大而升高。第四单元集成逻辑门电路和组合逻辑门电路3、输入漏电流IIH就是发射结的反向漏电流。电路在输入端高电平时，有电流从输入端流入（在多级门电路相连时，此电流即为前几门电路的拉电流）为减轻负载，这一电流应越小越好。4、输入短路电流IIS电路在输入端对地短路时，有电流从输入端流出（在多级门电路相连时，此电流即为前级门电路的灌电流）为减轻负载，这一电流应越小越好。第四单元集成逻辑门电路和组合逻辑门电路第四单元集成逻辑门电路和组合逻辑门电路5.扇出系数N。门电路的输出端所能驱动同类门电路最大个数，称为该门电路的扇出系数N，也称负载能力。一般N≥8。第四单元集成逻辑门电路和组合逻辑门电路6.电源电流：电路工作时的工作总电流（当然会因为输入电平的不同工作电流也会不同，单取大的）。第四单元集成逻辑门电路和组合逻辑门电路7.平均传输延迟时间tpd。在与非门输入端加上一个脉冲电压，则输出电压将对输入电压有一定的时间延迟，从输入脉冲上升沿的50%处起到输出脉冲下降沿的50%处的时间叫做上升延迟时间tpd1；从输入脉冲下降沿的50%处到输出脉冲上升沿的50%处的时间叫做下降延迟时间tpd2。平均传输延迟时间tpd定义为tpd1与tpd2的平均值，即：tpd=（tpd1+tpd）/2TTL门电路的阈值电压UT=1.4V当UI≥UT时，UI=“1”，UI
