液压与气动技术试题VIP免费

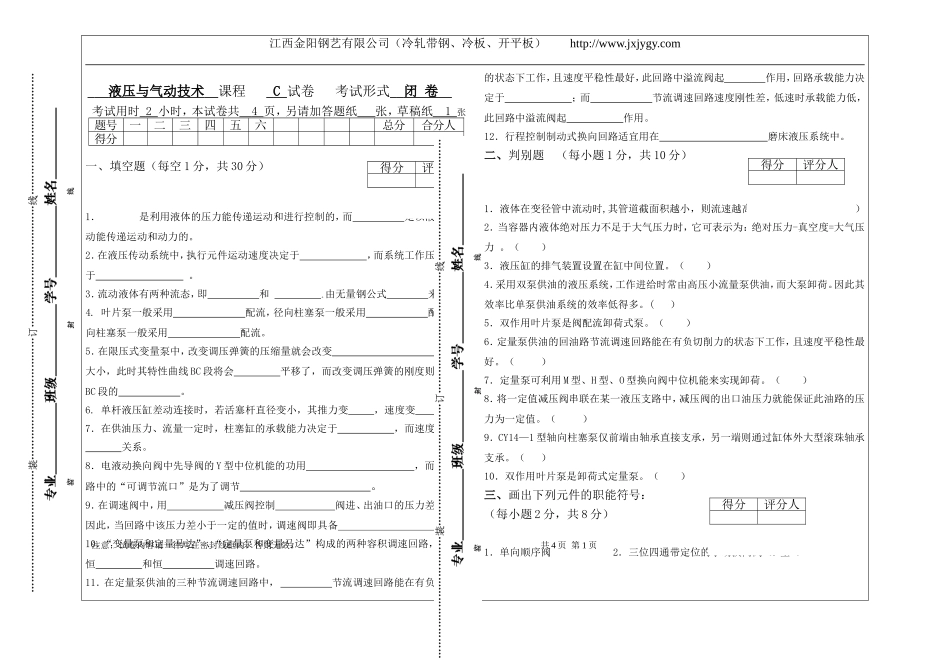

江西金阳钢艺有限公司（冷轧带钢、冷板、开平板）http://www.jxjygy.com1液压与气动技术课程C试卷考试形式闭卷11考试用时2小时，本试卷共4页，另请加答题纸张，草稿纸1张题号一二三四五六总分合分人得分一、填空题（每空1分，共30分）1．液压传动是利用液体的压力能传递运动和进行控制的，而是以液体中的动能传递运动和动力的。2．在液压传动系统中，执行元件运动速度决定于，而系统工作压力决定于。3．流动液体有两种流态，即和。由无量钢公式来判定。4.叶片泵一般采用配流，径向柱塞泵一般采用配流，轴向柱塞泵一般采用配流。5．在限压式变量泵中，改变调压弹簧的压缩量就会改变的大小，此时其特性曲线BC段将会平移了，而改变调压弹簧的刚度则会改变BC段的。6.单杆液压缸差动连接时，若活塞杆直径变小，其推力变，速度变。7．在供油压力、流量一定时，柱塞缸的承载能力决定于，而速度与其成关系。8．电液动换向阀中先导阀的Y型中位机能的功用，而控制油路中的“可调节流口”是为了调节。9．在调速阀中，用减压阀控制阀进、出油口的压力差为定值，因此，当回路中该压力差小于一定的值时，调速阀即具备特性10．“变量泵和定量马达”、“定量泵和变量马达”构成的两种容积调速回路，分别是恒和恒调速回路。11．在定量泵供油的三种节流调速回路中，节流调速回路能在有负切削力的状态下工作，且速度平稳性最好，此回路中溢流阀起作用，回路承载能力决定于；而节流调速回路速度刚性差，低速时承载能力低，此回路中溢流阀起作用。12．行程控制制动式换向回路适宜用在磨床液压系统中。二、判别题（每小题1分，共10分）1．液体在变径管中流动时,其管道截面积越小，则流速越高，而压力越小。（）2．当容器内液体绝对压力不足于大气压力时，它可表示为：绝对压力-真空度=大气压力。（）3．液压缸的排气装置设置在缸中间位置。（）4．采用双泵供油的液压系统，工作进给时常由高压小流量泵供油，而大泵卸荷。因此其效率比单泵供油系统的效率低得多。(）5．双作用叶片泵是阀配流卸荷式泵。（）6．定量泵供油的回油路节流调速回路能在有负切削力的状态下工作，且速度平稳性最好。（）7．定量泵可利用M型、H型、O型换向阀中位机能来实现卸荷。（）8．将一定值减压阀串联在某一液压支路中，减压阀的出口油压力就能保证此油路的压力为一定值。（）9．CY14—1型轴向柱塞泵仅前端由轴承直接支承，另一端则通过缸体外大型滚珠轴承支承。（）10．双作用叶片泵是卸荷式定量泵。（）三、画出下列元件的职能符号：（每小题2分，共8分）1．单向顺序阀2．三位四通带定位的手动换向阀（P型）得分评分人得分评分人注意：试卷内容请一律写在密封线框内，否则无效。共4页第1页得分评分人江西金阳钢艺有限公司（冷轧带钢、冷板、开平板）http://www.jxjygy.com3．变量马达4．调速阀四、确定下列各种状态下的压力值（或变化范围）（12分）1．已知V〈qp/A，试确定：F增大，P1，P2，P3。2．图示回路，已知各阀的调定压力。若负载达到最大值，试确定下列情况下，液压泵的最高出口压力：（1）电磁铁DT断电；PP；（2）电磁铁DT通电。PP3．图示夹紧回路，已知各阀的调定压力，确定：（1）夹紧缸在未夹紧工件前作空载运动时，PAPBPC；（2）夹紧缸夹紧工件后，泵的出口压力为5MPa时，PBPC；（3）夹紧缸夹紧工件后，因其他执行元件的快进使泵的出口压力降至1.5MPa时，PBPC。五、分析题（20分）1．（1）图示齿轮泵、齿轮马达的旋转方向：泵(1-1)的压油口是：；马达(1-2)的低压油口是：。得分评分人得分评分人注意：试卷内容请一律写在密封线框内，否则无效。共4页第2页江西金阳钢艺有限公司（冷轧带钢、冷板、开平板）http://www.jxjygy.com（2）图示轴向柱塞泵（马达）的原理图，根据旋转方向，分别确定：柱塞泵（中图）的吸油腔是：；柱塞马达（右图）的高压油腔：。（4分）2．伯努利方程的物理意义是什么？其理论式与实际式有何区别？（4分）3．试比较溢流阀、顺序阀（内控外泄式）两者之间的异同点。（4分）4．阅读下列液压系统图，填写电磁铁动作顺序表（通电“+”，不通电“-”，通电、不通电均可的“-”）。（8分）工...
