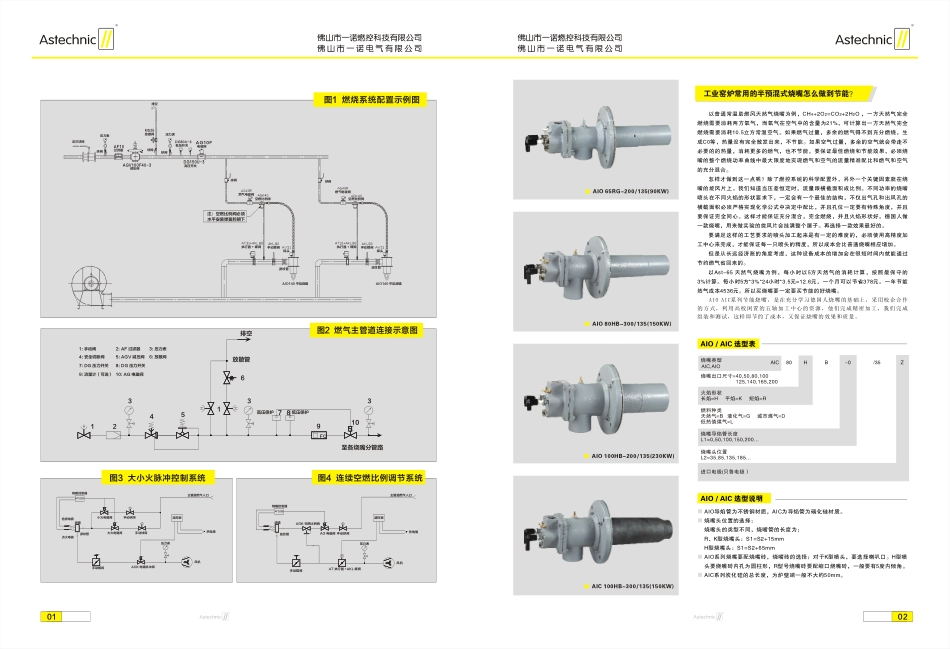

FOSHANYINUOELCETRICALCO.,LTD.FOSHANYINUOCOMBUSTIONCONTROLTECHNOLOGYCO.,LTD.0102工业窑炉常用的半预混式烧嘴怎么做到节能？以普通常温助燃风天然气烧嘴为例，CH4+2O2=CO2+2H2O，一方天然气完全燃烧需要消耗两方氧气，而氧气在空气中的含量为21%，可计算出一方天然气完全燃烧需要消耗10.5立方常温空气。如果燃气过量，多余的燃气得不到充分燃烧，生成C0等，热量没有完全散发出来，不节能。如果空气过量，多余的空气就会带走不必要的的热量，消耗更多的燃气，也不节能。要保证最佳燃烧和节能效果，必须烧嘴的整个燃烧功率曲线中最大限度地实现燃气和空气的流量精准配比和燃气和空气的充分混合。怎样才做到这一点呢？除了燃控系统的科学配置外，另外一个关键因素就在烧嘴的旋风片上。我们知道当压差恒定时，流量跟横截面积成比例。不同功率的烧嘴喷头在不同火焰的形状要求下，一定会有一个最佳的结构，不仅出气孔和出风孔的横截面积必须严格实现化学公式中决定中配比，并且孔位一定要有特殊角度，并且要保证完全同心。这样才能保证充分混合，完全燃烧，并且火焰形状好。德国人做一款烧嘴，用来做实验的旋风片会挂满整个屋子。再选择一款效果最好的。要满足这样的工艺要求的喷头加工起来是有一定的难度的，必须使用高精度加工中心来完成，才能保证每一只喷头的精度，所以成本会比普通烧嘴相应增加。但是从长远经济账的角度考虑，这种设备成本的增加会在很短时间内就能通过节约燃气省回来的。以Ast-65天然气烧嘴为例，每小时以5方天然气的消耗计算，按照最保守的3%计算。每小时5方*3%*24小时*3.5元=12.6元，一个月可以节省378元。一年节能然气成本4536元。所以买烧嘴要一定要买节能的好烧嘴。AIOAIC系列节能烧嘴，是在充分学习德国人烧嘴的基础上，采用校企合作的方式，利用高校闲置的五轴加工中心的资源，他们完成精密加工，我们完成组装和测试，这样即节约了成本，又保证烧嘴的效果和质量。AIO导焰管为不锈钢材质，AIC为导焰管为碳化硅材质。烧嘴头位置的选择：烧嘴头的类型不同，烧嘴管的长度为：R、K型烧嘴头：S1=S2+15mmH型烧嘴头：S1=S2+65mmAIO系列烧嘴要配烧嘴砖，烧嘴砖的选择：对于K型喷头，要选择喇叭口。H型喷头要烧嘴砖内孔为圆柱形，R型号烧嘴砖要配缩口烧嘴砖，一般要有5度内倾角。AIC系列炭化硅的总长度，为炉壁端一般不大约50mm。AIO/AIC选型说明AIO65RG-200/135(90KW)AIO80HB-300/135(150KW)AIO100HB-200/135(230KW)AIC100HB-300/135(150KW)121378106排空至各烧嘴分管路1:手动阀2:AF过滤器3:压力表4:安全切断阀5:AGV减压阀39FQ高压保护低压保护放散管3546:放散阀7:DG压力开关8:DG压力开关9:流量计（可选）10:AG电磁阀温控表热电偶主管道燃气入口手动球阀大火电磁阀波纹管ACK电磁脉冲阀手动蝶阀烧嘴控制器烧嘴风机手动球阀小火电磁阀压力表检测电极点火电极温控表热电偶主管道燃气入口手动球阀AG电磁阀波纹管AT执行器+AKL蝶阀AGK空燃比例阀手动蝶阀烧嘴控制器烧嘴风机压力表AF10AGV100F40-3DG150U-3AG10F压力表过滤器减压阀放散阀排空球阀法兰球阀球阀球阀压力表高压开关低压开关DG50U-3电磁阀波纹管手动蝶阀执行器+蝶阀燃气电磁阀空燃比例阀探头球阀AIO140平焰烧嘴波纹管手动蝶阀执行器+蝶阀燃气电磁阀空燃比例阀探头球阀AIO140平焰烧嘴注：空燃比例阀必须水平安装弹簧腔朝下图1燃烧系统配置示例图图2燃气主管道连接示意图图3大小火脉冲控制系统图4连续空燃比例调节系统MS25AIO烧嘴尺寸图AIC烧嘴尺寸图������������������������������������������������0304G4G3S2S1G2LGC1N1G1C2N2KK1-X1S1S2G3G4AG2LCK1-X1G1N1C1C2N2KK2-X2A向A向K1-X1N1C1S1S2G3KG4LG2G1CAIO50-100AIO125-140AIO165-200CC1N1G1C2N2KK1-X1K1-X1G1N1C1C2N2KK2-X2A向A向K1-X1N1C1G4G3S2S1G2LS1S2G3G4G2LS1S2G3G4LG2G1CAIC50-100AIC125-140AIC165-200型号规格最大功率maxKW51Rp6247.573148.5ф1924-Rp1ф165ф12---686247.573148.5ф1924-Rp1ф165ф12---891125790177ф2364-Rp2ф210ф14---102Rp111060103185ф2364-Rp2ф200ф14---12713572.5120...
