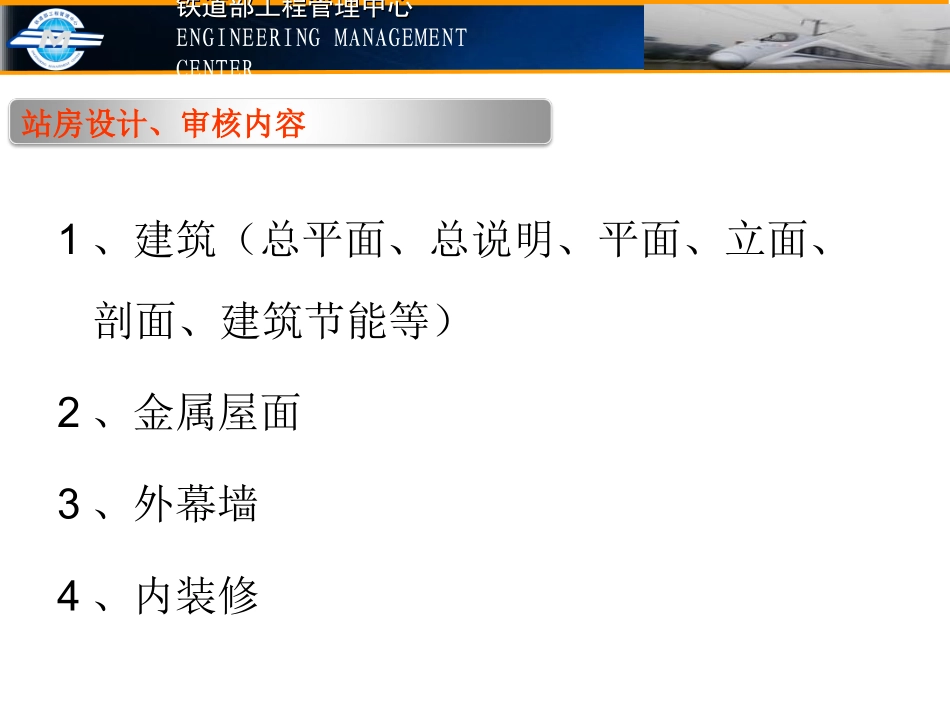

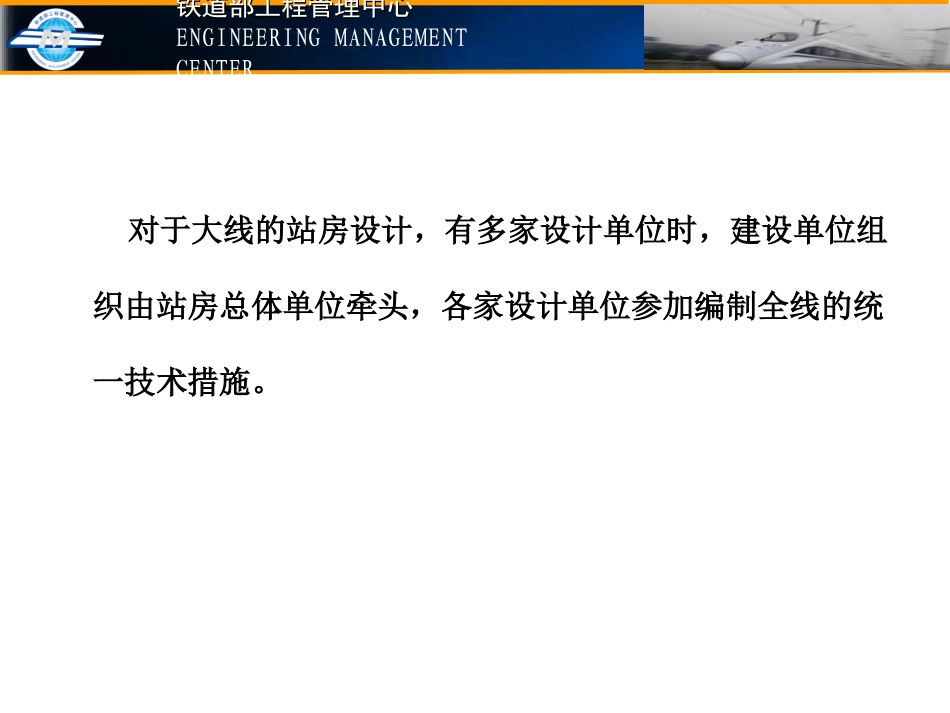

铁道部工程管理中心铁道部工程管理中心ENGINEERINGMANAGEMENTCENTER铁道部工程管理中心铁道部工程管理中心ENGINEERINGMANAGEMENTCENTER施工图设计需注意的问题2013.032013.03铁道部工程管理中心铁道部工程管理中心ENGINEERINGMANAGEMENTCENTER对于大线的站房设计，有多家设计单位时，建设单位组织由站房总体单位牵头，各家设计单位参加编制全线的统一技术措施。铁道部工程管理中心铁道部工程管理中心ENGINEERINGMANAGEMENTCENTER1、建筑（总平面、总说明、平面、立面、剖面、建筑节能等）2、金属屋面3、外幕墙4、内装修站房设计、审核内容铁道部工程管理中心铁道部工程管理中心ENGINEERINGMANAGEMENTCENTER5、结构6、给排水、暖通7、电力及照明专项8、静态标识9、综合管线10、预算铁道部工程管理中心铁道部工程管理中心ENGINEERINGMANAGEMENTCENTER建筑铁道部工程管理中心铁道部工程管理中心ENGINEERINGMANAGEMENTCENTER1、面积需控制在批复范围内：房屋的总建筑面积控制在批复范围内。2、雨棚屋面板形式：应按批复意见执行；批复意见在1032号文之前的应执行1032号文，否则，应与原批复部门沟通确认。3、天桥的围护结构：考虑跨线设施的安全性，天桥围护结构一般采用封闭式，不采用玻璃隔断，尤其是在寒冷地区。一、需与初设批复意见相统一铁道部工程管理中心铁道部工程管理中心ENGINEERINGMANAGEMENTCENTER1、地道双柱或天桥柱边缘到站台边的距离不满足铁路旅客车站规范6.1.3要求。2、厕位和售票窗口数量：不满足按最高聚集人数或高峰小时发送量所计算的数量要求，尤其是女厕数量偏少。3、站房金属屋面防水要求：未设置防水垫层，不满足《屋面工程技术规范》（2012版）中I级防水的要求。二、未执行相关规范铁道部工程管理中心铁道部工程管理中心ENGINEERINGMANAGEMENTCENTER1、图纸应由设计单位签章出图，不得出现“由施工单位进行详图设计”等字样。2、对由建筑设备、建筑构件如电梯、自动扶梯、幕墙、天窗等的技术要求和材质，需注明。3、大型、特大型站房应对幕墙的清洗、维护等措施有说明，且应有站房交付使用后的维护、保养说明书。三、设计说明铁道部工程管理中心铁道部工程管理中心ENGINEERINGMANAGEMENTCENTER1、界面划分需清晰：（1）与市政广场的划分：明确接口部位。由于市政广场的规划晚于站房的建设，因此需对与市政相接处的标高提出控制性要求，对站前平台与广场间有高差的还需对消防车道等的设置提出要求。（2）与内部专业间划分：包括与地质、桥梁、站场室外排水等专业。注意站台挡墙、站台栏板的设计划分。四、总平面图铁道部工程管理中心铁道部工程管理中心ENGINEERINGMANAGEMENTCENTER2、定位坐标与标高系统的统一：一般中小型站采用中心里程定位，大型综合交通枢纽应采用坐标进行站房的定位，且应采用同一坐标系；站房与市政也应采用统一的高程系统，或者注明两者间的换算关系，避免出现高差。铁道部工程管理中心铁道部工程管理中心ENGINEERINGMANAGEMENTCENTER1、接口设计：大型站房应采用会签制度，其他站房注重与市政广场、内部各专业的接口，尤其注意地下层与地下通道防水材料的相容性，接口处的变形缝等设计；桥式站房应做好与各专业沟通，做好轨道梁、站台梁的管道预留，避免后期隐患。2、室外电扶梯基坑的排水设计：集水井中应设置有排水泵，保证排水顺畅。五、其他图纸铁道部工程管理中心铁道部工程管理中心ENGINEERINGMANAGEMENTCENTER3、出站楼扶梯与出站闸机间距离：应尽量加大，避免人流聚集，同时还需考虑标识的安装位置。4、检修马道的设置：马道的设置应与各专业配合，依据灯具等设备的布置设置检修马道，满足检修的方便性。5、雨棚顶部各管线的布置：需做好孔洞的预留。铁道部工程管理中心铁道部工程管理中心ENGINEERINGMANAGEMENTCENTER金属屋面铁道部工程管理中心铁道部工程管理中心ENGINEERINGMANAGEMENTCENTER1、选用系统是否为国内标准图集中的标准系统，屋面板材质的选用是否与标准系统配套。2、设计说明中的规范、标准是否为最新版本，对于材料的参数等描述是否详细，且满足工程和规范的要求。3、金属屋面部分所涉及到的结构（如屋面...
