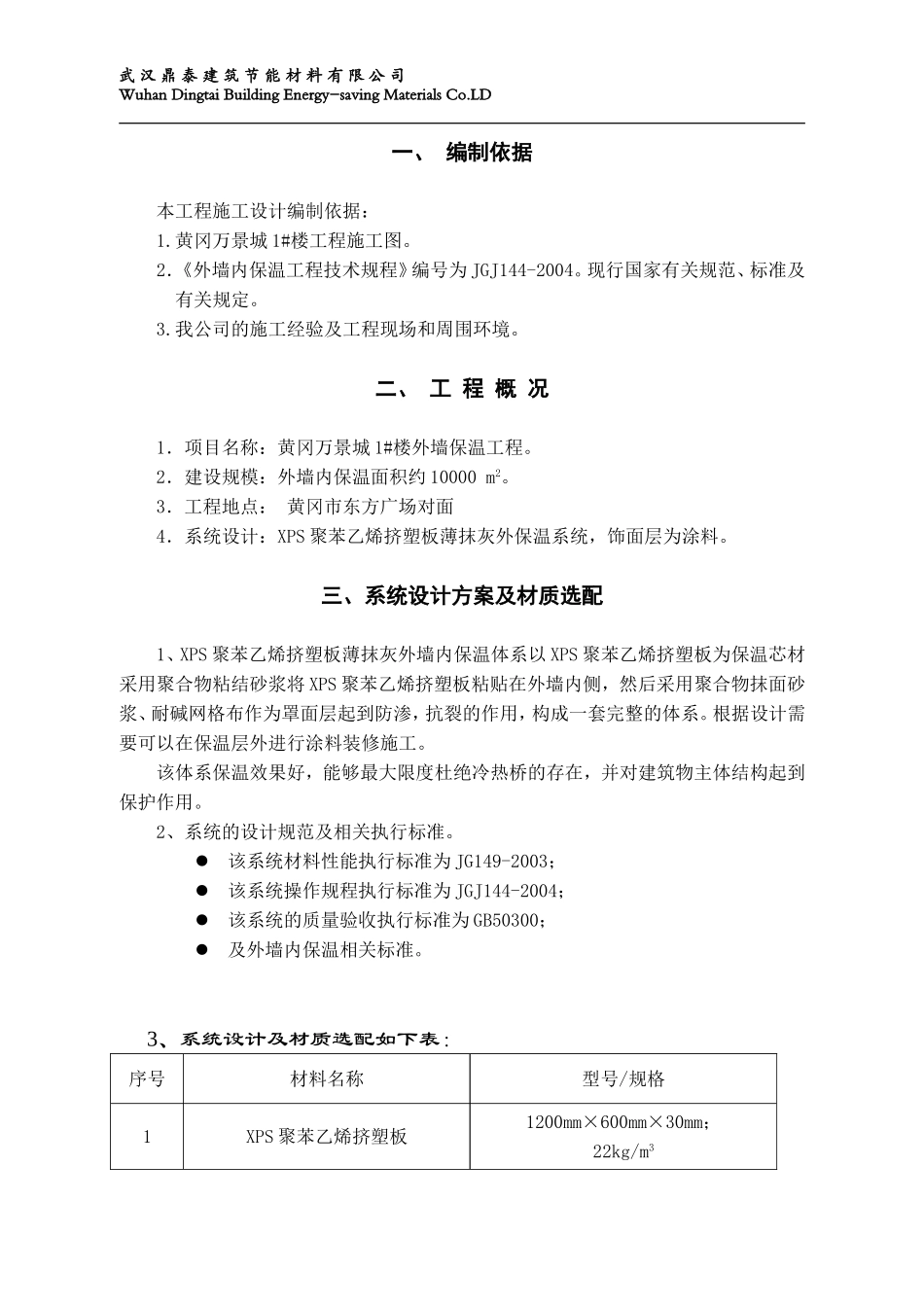

武汉鼎泰建筑节能材料有限公司WuhanDingtaiBuildingEnergy-savingMaterialsCo.LD一、编制依据本工程施工设计编制依据：1.黄冈万景城1#楼工程施工图。2．《外墙内保温工程技术规程》编号为JGJ144-2004。现行国家有关规范、标准及有关规定。3.我公司的施工经验及工程现场和周围环境。二、工程概况1．项目名称：黄冈万景城1#楼外墙保温工程。2．建设规模：外墙内保温面积约10000m2。3．工程地点：黄冈市东方广场对面4．系统设计：XPS聚苯乙烯挤塑板薄抹灰外保温系统，饰面层为涂料。三、系统设计方案及材质选配1、XPS聚苯乙烯挤塑板薄抹灰外墙内保温体系以XPS聚苯乙烯挤塑板为保温芯材采用聚合物粘结砂浆将XPS聚苯乙烯挤塑板粘贴在外墙内侧，然后采用聚合物抹面砂浆、耐碱网格布作为罩面层起到防渗，抗裂的作用，构成一套完整的体系。根据设计需要可以在保温层外进行涂料装修施工。该体系保温效果好，能够最大限度杜绝冷热桥的存在，并对建筑物主体结构起到保护作用。2、系统的设计规范及相关执行标准。该系统材料性能执行标准为JG149-2003；该系统操作规程执行标准为JGJ144-2004；该系统的质量验收执行标准为GB50300；及外墙内保温相关标准。3、系统设计及材质选配如下表：序号材料名称型号/规格1XPS聚苯乙烯挤塑板1200mm×600mm×30mm；22kg/m3武汉鼎泰建筑节能材料有限公司WuhanDingtaiBuildingEnergy-savingMaterialsCo.LD2胶粘剂40kg/袋3抹面胶浆40kg/袋4塑料锚栓直径8mm×L80㎜5玻纤网格布50m/卷；160g/m36相关辅助材料四、施工组织设计方案1、保温系统对建筑物及基层墙体的基本要求墙体的湿度不应高于其与环境的平均湿度。墙体表面不得有污迹，灰尘，油污或脂肪类物质。墙体应具有足够的强度，特别是墙体表面应具有足够的附着力（≥0.3N/mm2）。基层墙面应平整，垂直度和尺寸允许偏差应符合现行国家标准《建筑装饰装修工程质量验收规范》GB50210规定。内墙抹灰、地坪应在外保温体系施工之前完成，并已干燥硬化。负责施工的企业应在开工前对建筑物及其墙面作认真的实地考察和检验。2、一般性要求施工环境、基底及使用的材料的温度不应低于+5oC。应避免尚未硬化的材料受到相对恶劣的气候条件的直接作用，特别是避免雨水的冲刷。必要时应对新施工的墙面加以保护。3、施工前的准备3.1施工材料的准备胶粘剂、抹面胶浆、耐碱网格布、塑料锚栓、耐碱玻纤网格布、XPS聚苯乙烯挤塑板3.2械具类手提式低速电动搅拌器（可用电锤代替），额定转速700-1000r/min。安全设备，安全带、安全帽、安全网、安全围栏、指示牌、警告牌等。其它设备，插头、插座、防水电线等。壁纸刀、手锯、钢锯条、剪刀、开槽器、打磨板、螺丝刀、木锤。皮尺、卷尺、2米靠尺、墨线、垂线垂球、水平管、水平尺、绳子。塑料桶、灰浆托板、抹子、阴阳角抿子。砂纸、铁锤、打胶枪、橡胶手套、刷子。武汉鼎泰建筑节能材料有限公司WuhanDingtaiBuildingEnergy-savingMaterialsCo.LD3.3施工准备与施工相关的人员施工前必须认真阅览施工图纸，并与施工现场进行比对，及时检查现场和图纸变更的情况。落实施工材料及工具存放地、施工人员食宿安排等相关事宜。检查脚手架，不得有任何安全隐患。检查施工用水、电的情况。4、施工流程图5、施工流程及操作要点5.1基层要求及基层处理新抹灰基层墙体必须平整、清洁、干燥，抹灰层须经过7天以上的干燥硬化后方可进行保温板施工。抹灰层分项施工质量应符合现行国家标准《建筑装饰装修工程质量验收的规范》GB50210。抹灰面应保证抹灰与墙面之间的粘结力，不得产生开裂、空鼓。5.2流水段外保温的施工在墙体转角两个互相垂直的墙面转角处吊上下顺直线，若墙面长度较长时，应先在两端拉通水平线，再在中间加吊垂线的数量，然后在每贴一排XPS聚苯乙烯挤塑板时使用铝合金靠尺纵横向靠平整，同时使用水平尺，控制平整度、垂直度。5.3预埋翻包网格布在建筑物的门窗洞口四周、梁柱抹灰终端外露部位、预埋宽度为200mm翻包网格布基层墙体处理材料准备工具准备弹控制线预埋翻包网格布粘贴XPS板XPS板打磨找平压埋翻包网格布涂抹面胶浆找平...
