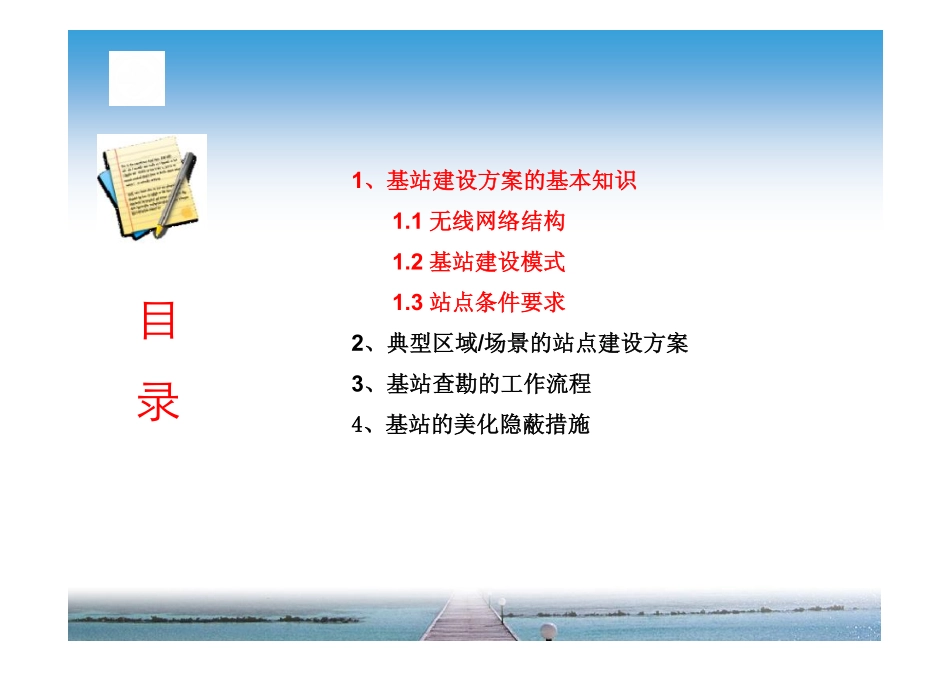

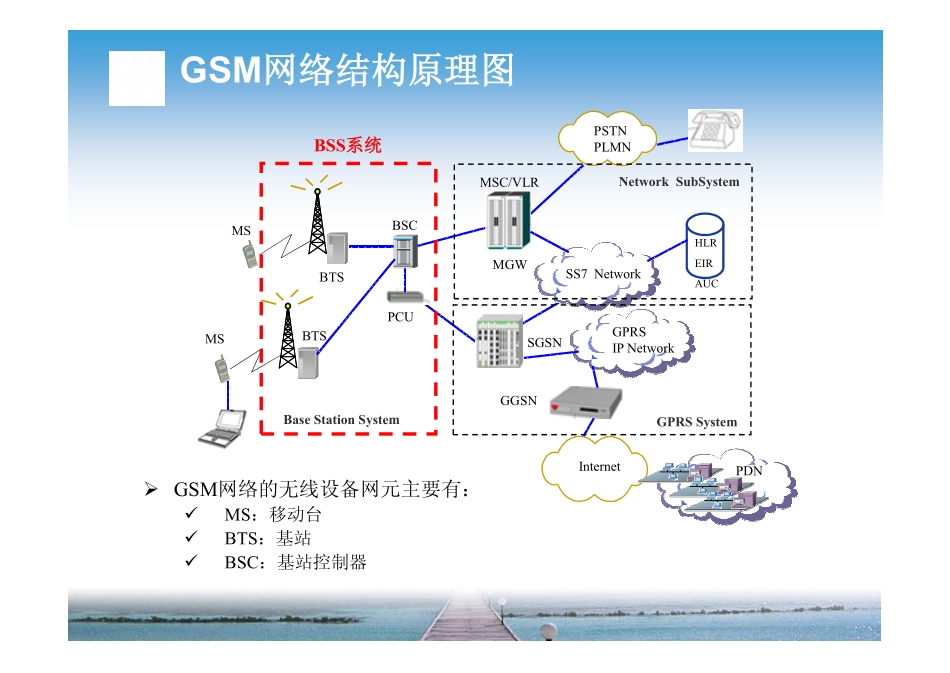

无线基站建设方案及勘察工作方法无线基站建设方案及勘察工作方法广东省电信规划设计院有限公司移动通信咨询设计院陈伟杰2011.12.27广东省电信规划设计院有限公司移动通信咨询设计院陈伟杰2011.12.271、基站建设方案的基本知识1.1无线网络结构1.2基站建设模式1.3站点条件要求2、典型区域/场景的站点建设方案3、基站查勘的工作流程4、基站的美化隐蔽措施目录GSM网络结构原理图InternetSGSNPDNSS7NetworkHLREIRAUCMSBSCBTSMSBTSMSC/VLRMGWBSS系统PCUPSTNPLMNBaseStationSystemGGSNGPRSIPNetworkNetworkSubSystemGPRSSystem�GSM网络的无线设备网元主要有：�MS：移动台�BTS：基站�BSC：基站控制器BSC（基站控制器）BaseStationController�基站控制器（BSC）是基站子系统（BSS）的控制部分，负责对下属基站（BTS）的综合管理，包括接口、链路资源、运行性能及操作维护等。�完成BSS系统与NSS（网络子系统）系统的对接功能，包括电路域及分组域两部分。�主要功能：无线信道分配、呼叫建立、切换管理、与ＭＳＣ连接、控制多个ＢＴＳBSC从逻辑上可分为以下功能模块：1.数据交换模块2.信令控制模块3.业务处理模块4.接口处理模块5.时钟模块6.综合管理模块7.电源、环境监控模块信令控制模块业务处理模块时钟模块综合管理模块IPATMIPSwitchPlatformIPSwitchPlatform业务框级TDM系统级接口处理模块电源、环境监控模块BTS（基站）BaseTransceiverStation�基站（BTS）属于基站子系统的无线部分，是由基站控制器（BSC）控制，服务于某个小区的无线收发设备�完成BSC与无线信道之间的转换，实现BTS与移动台（MS）之间的无线传输及相关的控制�BTS主要功能：有线－无线间的转换、RF测量、天线分集、加密、跳频、非连续发射、时间调制、监视与测试�BTS主要功能模块1.中央控制单元2.传输接口模块3.基带处理模块4.射频处理模块5.时钟模块6.电源及防雷模块7.天馈子系统BTS逻辑结构图基带处理(BBU)传输接口单元控制单元射频处理电源部分BSC天馈系统-48V/24VDCGSM无线设备介绍BTS（基站）分类按设备类型分：宏基站/微基站分布式基站射频拉远按适用环境分：室外型室内型按供电方式分：直流(-48V/+24V）交流（220V）如RBS6601RBS6601设备设备：BBUBBU、RRURRU可组合成多种形态基站，适应并满足不同的站址安装要求，如设备室内集中安装、室内分布安装、室外集中安装、室外分布安装。RBS2111设备：主单元MU、无线远端单元（RRU-N）可根据覆盖需求，拉远安装。基带处理模块BBU234RRU分布式室外集中安装射频模块/室内安装室外一体化机柜1拉远式1.1无线网络结构话务热点高层室分信号抗干扰能力差，干扰大大量直放站带来严重上行干扰无室分系统高层质量差中层站配置过高，干扰量大传统高站导致过覆盖，干扰严重街道无主覆盖，切换杂乱物理结构单一、功能架构不清晰。在此情况下，“三高”站点（即：高天线挂高站、高载波配置站、高干扰无线直放站）的大量存在无疑加剧了干扰的大肆扩散。随着容量增大，干扰的无度扩散将更加严重，网络质量难以保障，网络结构亟需突破。传统物理结构存在的问题1.1无线网络结构根据地形地物特征，及不同位置的覆盖、容量需求，设置4类功能特点鲜明的站点：高层站、中层站、低层站和室内站，合称4大结构模块。以4大结构模块为基础，构建层次搭配丰富、功能定位清晰的四层物理结构。针对不同小区的功能定位，通过参数控制形成不同优先级的三层逻辑结构，使其主功能获得进一步的强化。话务热点四层物理结构三层逻辑结构中层站高层站室内站低层站1.1无线网络结构高层站：逐步转为应急备用站、局部区域高层楼宇覆盖站。中层站：广域覆盖主力，原则上不做扩容（900M小区限制6-7个，1800M小区限制8-9个），尽量不做投诉性调整，确保广域质量持续稳定，逐步提高站间隔离度。高层站中层站低层站：话务吸收主力，兼顾局部宏站缺陷补强（解决宏站边缘强干扰、频繁切换、转角阴影）。网络扩容尽量以底层站实现；建设上既要考虑充分吸收话务，也要充分利用地形物貌实现底层站之间的空间隔离。低层站室内站：话务吸收次主力，兼顾高层抗干扰。减少无线直放站，改用微蜂窝或光纤直放站。建设上...
