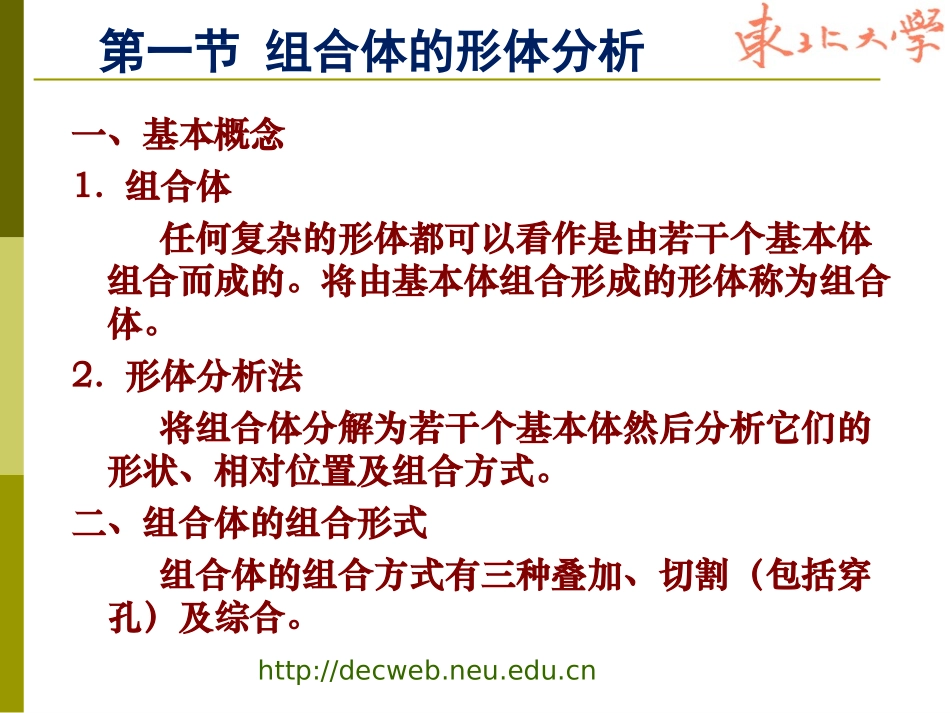

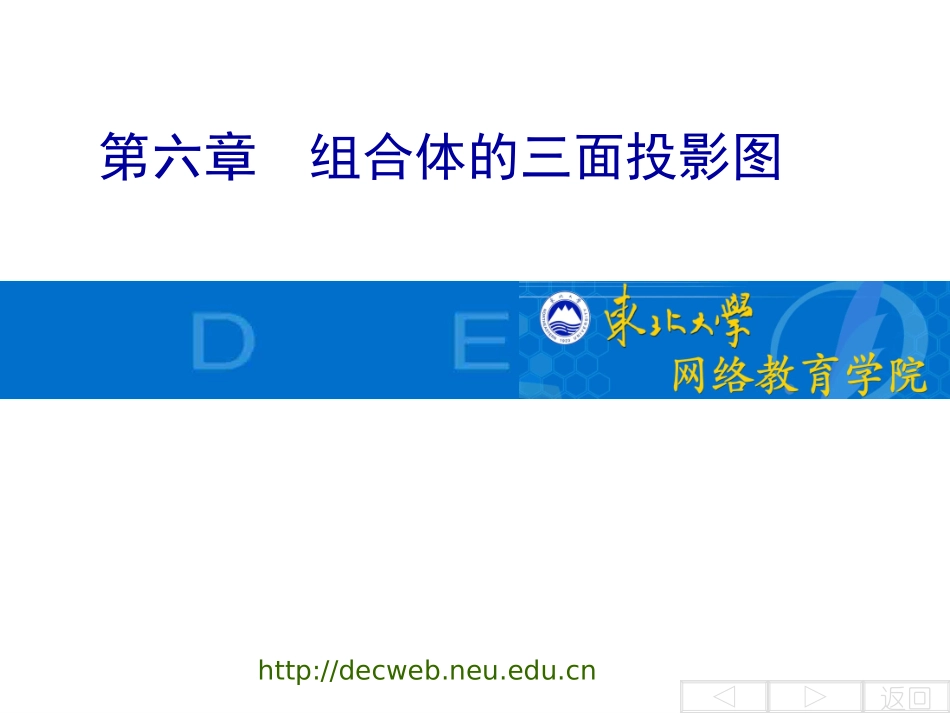

http://decweb.neu.edu.cn返回第六章组合体的三面投影图http://decweb.neu.edu.cn第一节组合体的形体分析第二节组合体三面图的画法第三节组合体的尺寸标注第四节组合体三面图的阅读http://decweb.neu.edu.cn第一节组合体的形体分析一、基本概念1.组合体任何复杂的形体都可以看作是由若干个基本体组合而成的。将由基本体组合形成的形体称为组合体。2.形体分析法将组合体分解为若干个基本体然后分析它们的形状、相对位置及组合方式。二、组合体的组合形式组合体的组合方式有三种叠加、切割(包括穿孔)及综合。http://decweb.neu.edu.cn二、组合体的组合形式(1)1.叠加组合体是由若干个基本体通过一个或几个面连接形成,包括堆砌、相交(相贯)、相切等。(1)堆砌(共面)共面——无分界线无分界线不应画线不应画线http://decweb.neu.edu.cn1.叠加(1)(1)堆砌(表面相错)不共面有分界线应有线应有线http://decweb.neu.edu.cn1.叠加(2)(2)相交相邻的两个基本体的相交处产生交线(截交线、相贯线),在作图时必须正确画出交线的投影。交线交线http://decweb.neu.edu.cn1.叠加(3)(3)相切不应有线不应有线不应有线不应有线注意:相切处光滑过渡,没有分界线。http://decweb.neu.edu.cn二、组合体的组合形式(2)2.切割切割型的组合体可以看作是由基本体被一些平面或回转面切割而形成的。http://decweb.neu.edu.cn二、组合体的组合形式(3)3.综合组合体由基本体按一定的相对位置以叠加和切割两种方式混合组成的。http://decweb.neu.edu.cn第二节组合体三面图的画法一、组合体的三面图1.组合体三面图的形成在工程制图中,通常将物体在投影面体系中的正投影称为视图。相应的投射方向称为视向。组合体的三面投影图称为三视图或三面图。三面投影图正面投影水平投影侧面投影工程制图正视图俯视图侧左视图土建工程制图正立面图平面图左侧立面图投影与工程图样的对应关系()http://decweb.neu.edu.cnVWHXZY组合体的三面图正视方向侧视方向俯视方向http://decweb.neu.edu.cn2.组合体三面图的投影规律长对正高平齐宽相等宽相等三面投影图的对应关系正立面图与平面图——长对正;正立面图与左侧立面图——高平齐;平面图与左侧立面图——宽相等。上下后前后前左右左右上下VWHXZYhttp://decweb.neu.edu.cn二、组合体三面图的画法画组合体三面图时,首先要进行形体分析,然后选择正视方向,选定适当的绘图比例,确定图纸幅面,最后按照投影规律画出形体的三面图。http://decweb.neu.edu.cn二、组合体三面图的画法(1)1.形体分析2.确定正视方向形体分析法:组合体由哪些基本体组成?基本原则:使正立面图尽可能多地反映组合体的整体形体特征,以及各基本体之间的相对位置;并使组合体的主要表面平行于投影面,即具有真实性。其它视图虚线要少。1.底板3.肋板2.圆筒正视方向确定正立面图的投射方向http://decweb.neu.edu.cn二、组合体三面图的画法(2)3.画图步骤(1)1)选比例、定图幅根据组合体的形状、大小、和复杂程度按标准选择适当的比例和图纸幅面。2)布置视图、画基准线。http://decweb.neu.edu.cn3.画图步骤(2)3)画底板的三面投影图http://decweb.neu.edu.cn3.画图步骤(2)3)画圆筒的三面投影图http://decweb.neu.edu.cn3.画图步骤(2)4)画肋板的三面投影图http://decweb.neu.edu.cn3.画图步骤(2)5)加深图线(擦去多余图线)可见的轮廓线画成粗实线,不可见的轮廓线画虚线。http://decweb.neu.edu.cn3.画图步骤(2)5)加深图线(擦去多余图线)可见的轮廓线画成粗实线,不可见的轮廓线画虚线。http://decweb.neu.edu.cn叠加式组合体三面图叠加式组合体三面图底板1圆筒2支撑板3肋板4相切相切截交截交⒉⒉视图选择视图选择⒈⒈形体分析形体分析http://decweb.neu.edu.cn⒊⒊画图步骤画图步骤①根据国标确定图纸幅面。②确定各视图的位置,画出定位中心线。③依次画出底板、圆筒、支撑板、肋板。④根据组合关系整理图线。⑤检查、描深。http://decweb.neu.edu.cn切割式组合体三面投影图画法例1http://decweb.neu.edu.cnhttp://decweb.neu.edu.cn切割式组合体三面投影图例2http://decweb....
