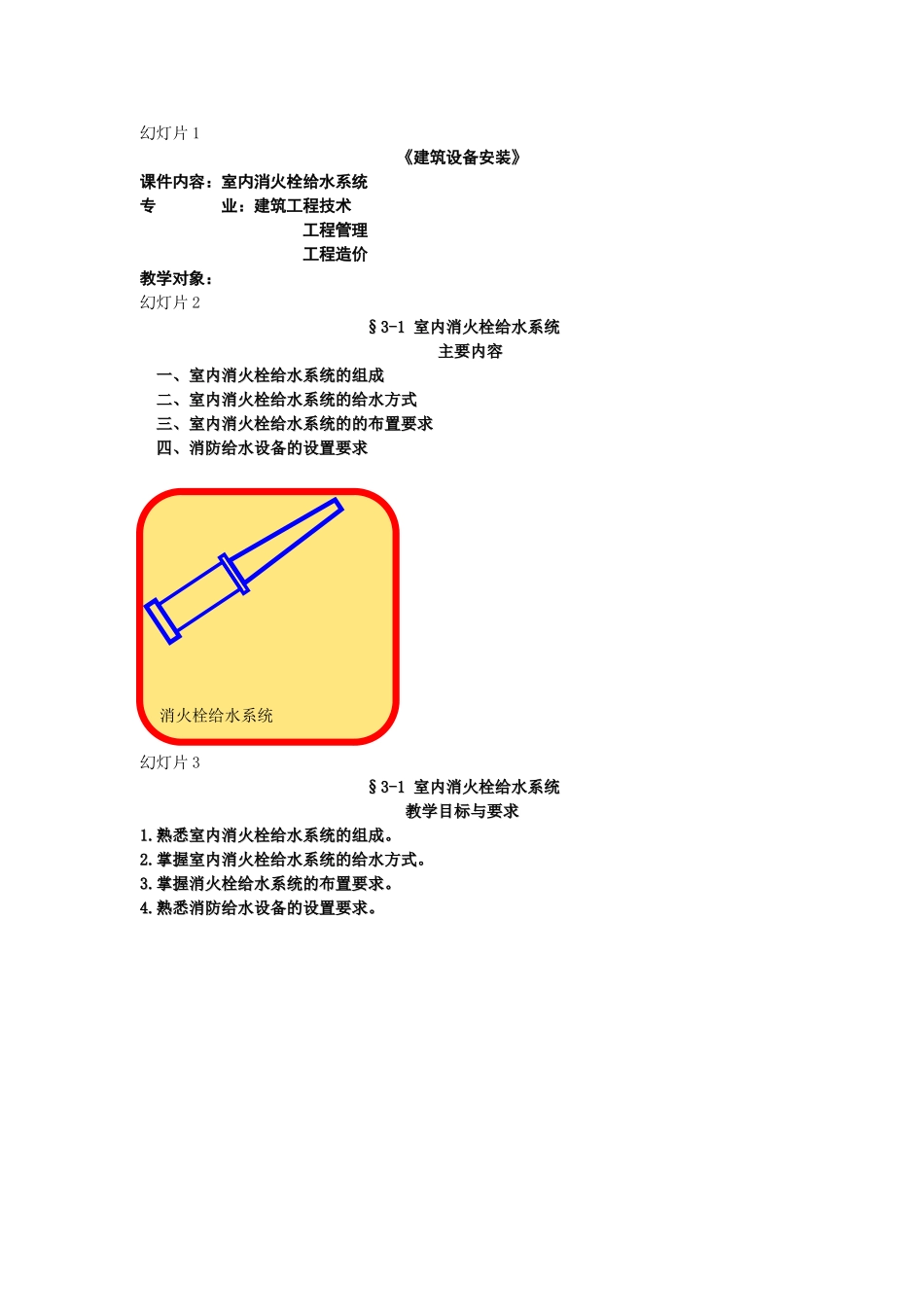

幻灯片1《建筑设备安装》课件内容：室内消火栓给水系统专业：建筑工程技术工程管理工程造价教学对象：幻灯片2§3-1§3-1室内消火栓给水系统室内消火栓给水系统主要内容主要内容一、室内消火栓给水系统的组成一、室内消火栓给水系统的组成二、室内消火栓给水系统的给水方式二、室内消火栓给水系统的给水方式三、室内消火栓给水系统的的布置要求三、室内消火栓给水系统的的布置要求四、消防给水设备的设置要求四、消防给水设备的设置要求幻灯片3§3-1§3-1室内消火栓给水系统室内消火栓给水系统教学目标与要求教学目标与要求1.1.熟悉室内消火栓给水系统的组成。熟悉室内消火栓给水系统的组成。2.2.掌握室内消火栓给水系统的给水方式。掌握室内消火栓给水系统的给水方式。3.3.掌握消火栓给水系统的布置要求。掌握消火栓给水系统的布置要求。4.4.熟悉消防给水设备的设置要求。熟悉消防给水设备的设置要求。消火栓给水系统幻灯片4幻灯片5一、室内消火栓给水系统的组成一、室内消火栓给水系统的组成（一）消火栓设备（一）消火栓设备消火栓设备由水枪、水带和消火栓（或加消防水喉）组成，安装在消火栓箱内。消火栓设备由水枪、水带和消火栓（或加消防水喉）组成，安装在消火栓箱内。消火栓给水系统水泵接合器消火栓水池水泵增压稳压设备水箱水枪水枪水带水带消火栓箱消火栓箱幻灯片6各类消防箱幻灯片71.消火栓（1）分类：室内消火栓分为单阀和双阀两种。单阀消火栓又分为单出口、双出口和直角双出口三种；双阀消火栓为双出口。（2）特点：在低层建筑中单阀单出口消火栓较多采用，消火栓口直径有DN50、DN65两种。对应的水枪最小流量分别为2.5L/s和5L/s。双出口消火栓直径为DN65，用于每支水枪最小流量不小于5L/s。高层建筑消火栓一般选择DN65。消火栓进口端与管道相连接，出口与水带相连接。幻灯片8消火栓类型单阀双出口消火栓双阀双出口消火栓单出口消火栓幻灯片9点击图片看动画幻灯片10点击图片看动画幻灯片11设置减压设施的目的在于保证消防贮水的正常使用和消防队员便于掌握好水枪。若出流量过大，将会迅速用完消防贮水；若系统下部消火栓口压力增大，灭火时水枪反作用力随之增大，当水枪反作用力超过15kg时，消防队员就难以掌握水枪对准着火点，影响灭火效果。幻灯片122.水龙带有麻质、棉织和衬胶水带。有DN50、DN65两种，其长度有15m、20m、25m三种。3.水枪室内一般采用直流式水枪，喷口直径有13mm、16mm、19mm三种。喷嘴口径13mm水枪配DN50mm接口；喷嘴口径16mm水枪配DN50mm或DN65mm两种接口；喷嘴口径为19mm水枪配DN65mm接口。幻灯片134.4.消防卷盘（消防水喉）消防卷盘（消防水喉）DN25DN25的小口径消火栓、内径不小于的小口径消火栓、内径不小于19mm19mm的橡胶胶带和口径不小于的橡胶胶带和口径不小于6mm6mm的消防卷的消防卷盘喷嘴组成，胶带缠绕在卷盘上。盘喷嘴组成，胶带缠绕在卷盘上。幻灯片14消火栓设备的使用方法（视频）幻灯片15（二）水泵结合器定义：水泵结合器是消防车或移动式水泵向室内消防管网供水的连接口。作用：消防车由室外消火栓、水池或天然水源取水时，通过水泵结合器向室内消防给水管网供水。幻灯片16分类：水泵结合器的接口直径有DN65mm和DN80mm两种，分地上式、地下式、墙壁式。墙壁式地下式地上式幻灯片17地上式：栓身与接口高出地面，目标显著，使用方便；地下式：安装在路面下，不占地方，不易遭到破坏，特别适用于寒冷地区；墙壁式：安装在建筑物墙根处、墙壁上只露出两个接口和装饰标牌，目标清晰、美观、使用方便。幻灯片18幻灯片19幻灯片20幻灯片21幻灯片22幻灯片23幻灯片24幻灯片25水泵接合器设置要求水泵接合器设置要求水泵接合器是连接消防车向室内消防给水系统加压供水的装置，设于消防车易水泵接合器是连接消防车向室内消防给水系统加压供水的装置，设于消防车易于接近的地方。于接近的地方。幻灯片26（三）室外消火栓（三）室外消火栓室外消火栓是提供消防水源的装置，主要安装在建筑物外、道路旁、特别是城市和河道较少的地区，室外消火栓分地上消火栓和地下消火栓。幻灯片27幻灯片28地下消火栓幻灯片29地上消火栓幻灯片30（四）消...
