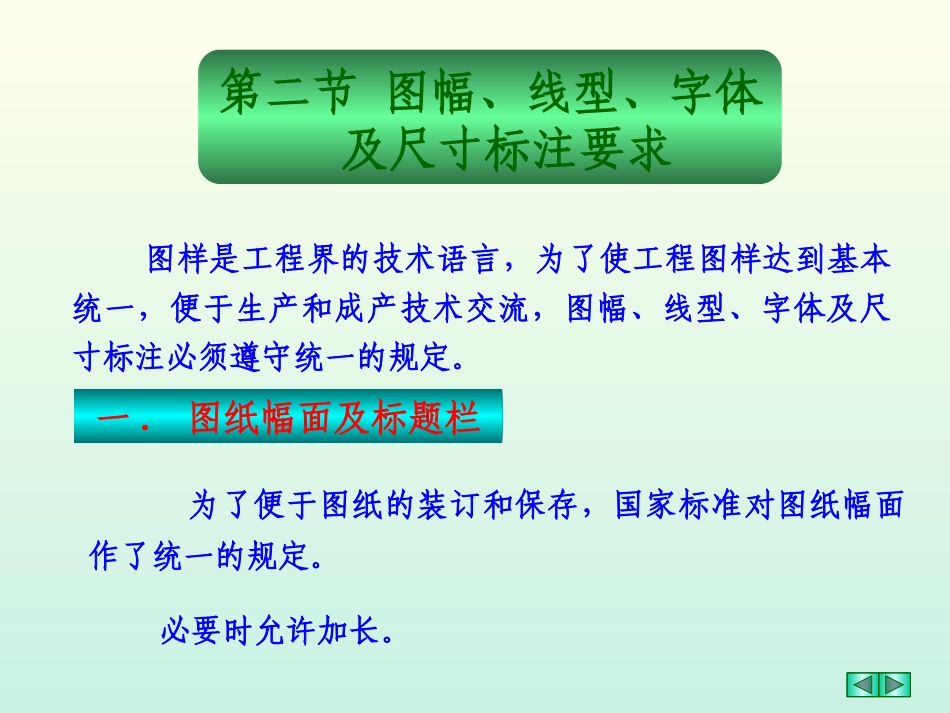

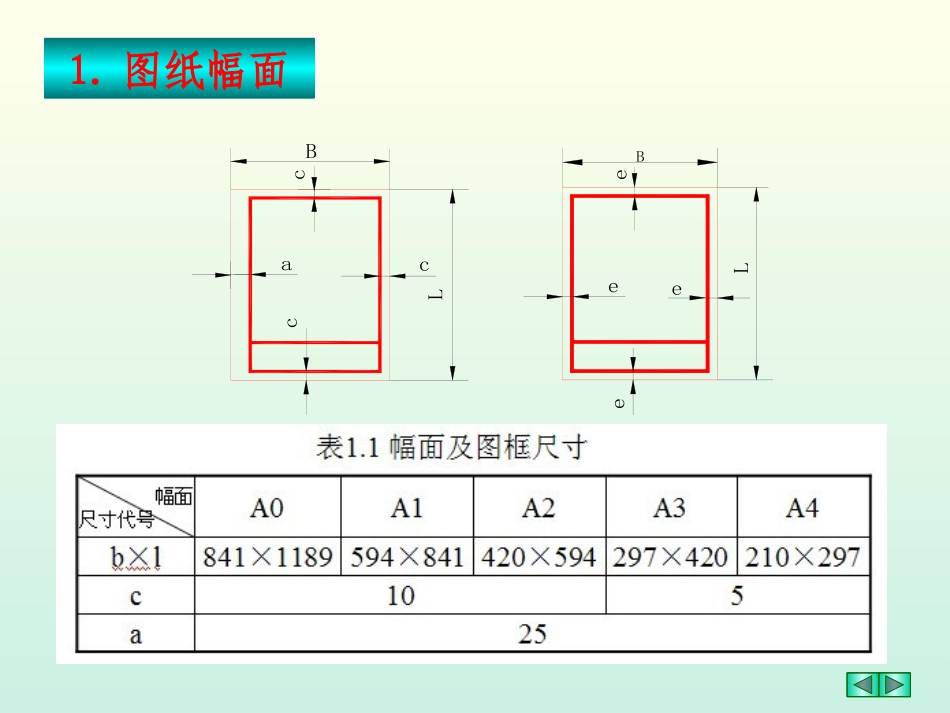

土木工程制图辽源职业技术学院绪论第一章制图基本知识与基本技能第二节图幅、线型、字体及尺寸标注要求为了便于图纸的装订和保存，国家标准对图纸幅面作了统一的规定。必要时允许加长。第二节图幅、线型、字体及尺寸标注要求一.图纸幅面及标题栏图样是工程界的技术语言，为了使工程图样达到基本统一，便于生产和成产技术交流，图幅、线型、字体及尺寸标注必须遵守统一的规定。BacccLeeLeBe1.图纸幅面（1）需要装订的图样(2)caLcBcB图框线c纸边界线a(1)标题栏ccL留装订边图框格式2.图框格式（2）不需要装订的图样不留装订边图框格式图框线e(3)eL标题栏e纸边界线eBeee(4)LeB注意无论是否留有装订边，都应在图幅内画出图框。图框用粗实线绘制。。标题栏用来填写零部件名称、所用材料、图形比例、图号、单位名称及设计、审核、批准等有关人员的签字。每张图纸的右下角都应有标题栏。标题栏的方向一般为看图的方向。3.标题栏图纸的标题栏、会签栏及装订边的位置应按规定布置。A0~A3横式幅面lb装订边对中标志（0.35b）对中标志对中标志对中标志幅面线会签栏标题栏ccca3.标题栏、会签栏图框、标题栏、会签栏实例二.比例图中图形与其实物相应要素的线性尺寸之比，称为比例，可标记为1:1、1:10、1:50、10:1、50:1等形式。比例的大与小，是指比值的大与小。比值等于1的比例称为原值比例；比值大于1的比例，称为放大比例；比值小于1的比例，称为缩小比例。1.比例的定义比例系列表种类比例系列一比例系列二原值比例1:1放大比例2:15:11×10n:12×10n:15×10n:12.5:14:12.5×10n:14×10n:1缩小比例1:21:51:101:2×10n1:5×10n1:1×10n1:1.51:2.51:31:41:61:1.5×10n1:2.5×10n1:3×10n1:4×10n1:6×10n2.比例系列•(1)为了在图样上直接获得几何形体大小的真实概念，应尽量采用1:1的比例绘图，但建筑工程图上常采用缩小的比例。在标注尺寸时一定要注写实际尺寸。(2)选用比例时，应优先选用“比例系列一”中的比例。3.比例的选用用不同比例绘制的门立面图4.比例的应用三.字体图纸上所需书写的文字、数字或符号等，均应笔画清晰、字体端正、间隔均匀、排列整齐；标点、符号应清楚正确。字体的号数即字体的高度，常用的有3.5、5、7、10、14、20等六种字号。汉字宜写成长仿宋字，字体的宽度一般是字体高度的2/3左右。要求：横平竖直、起落有锋、布局均匀、填满方格。字母和数字分斜体和直体两种。斜体字的字体头部向右倾斜15°。字母和数字各分A型和B型两种字体。A型字体的笔划宽度为字高的1/14，B型为1/10。1.字体的一般要求2.汉字举例A型B型3.字母和数字工程图样中的内容都用图线表达。为了使各种图线所表达的内容统一，国标对建筑工程图样中图线的种类、用途和画法都作了规定。在建筑工程图样中图线的线型、线宽及其作用如表所示。四.图线虚线粗b见各有关专业制图标准中0.5b不可见轮廓线细0.25b房屋地上部分未剖切到亦看不到的构件单点长画线粗b结构平面图中梁、屋架的位置线中0.5b平面图中的吊车轨道线等细0.25b中心线、对称线、定位轴线等双点长画线粗b见各有关专业制图标准中0.5b见各有关专业制图标准细0.25b假想轮廓线、成型前原始轮廓线折断线0.25b断开界线波浪线0.25b断开界线名称正确错误虚线与虚线相交虚线与实线相交中心线相交虚线圆与中心线相交画线时注意事项：图形只能反映物体的结构形状，物体的真实大小要靠所标注的尺寸来决定。(1)完整的尺寸，由下列内容组成：a、尺寸线b、尺寸界线c、尺寸数字d、尺寸起止符号五.尺寸标注1.标注尺寸的基本规则(2)实物的真实大小，应以图上所注尺寸数据为依据，与图形的比例和绘图的准确度无关。(3)除标高及总平面图以米为单位外，尺寸单位都是毫米，不需要注明。（1）在尺寸标注中，尺寸界线、尺寸线采用细实线绘制。（2）尺寸线应与被注长度平行。尺寸线与图样最外轮廓线的间距不宜小于10mm，平行排列的尺寸线的间距，宜为7～10mm，如图1所示（3）尺寸界线一般应与尺寸线垂直，其一端离开图样轮廓线应大于2mm，另一端应超出尺寸线2-3mm；图样轮廓线可用作尺寸界线，如图2所示。（4）尺寸起止符号一般用中粗短斜线绘制，长度约为2-3mm。半径、直径...
