动力工程概论3VIP免费

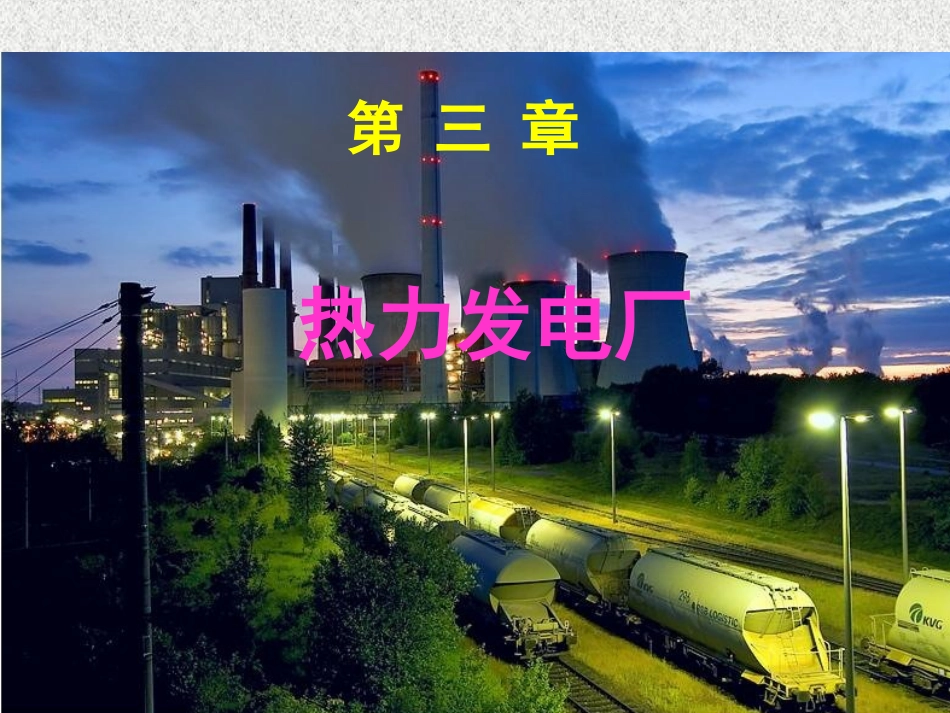

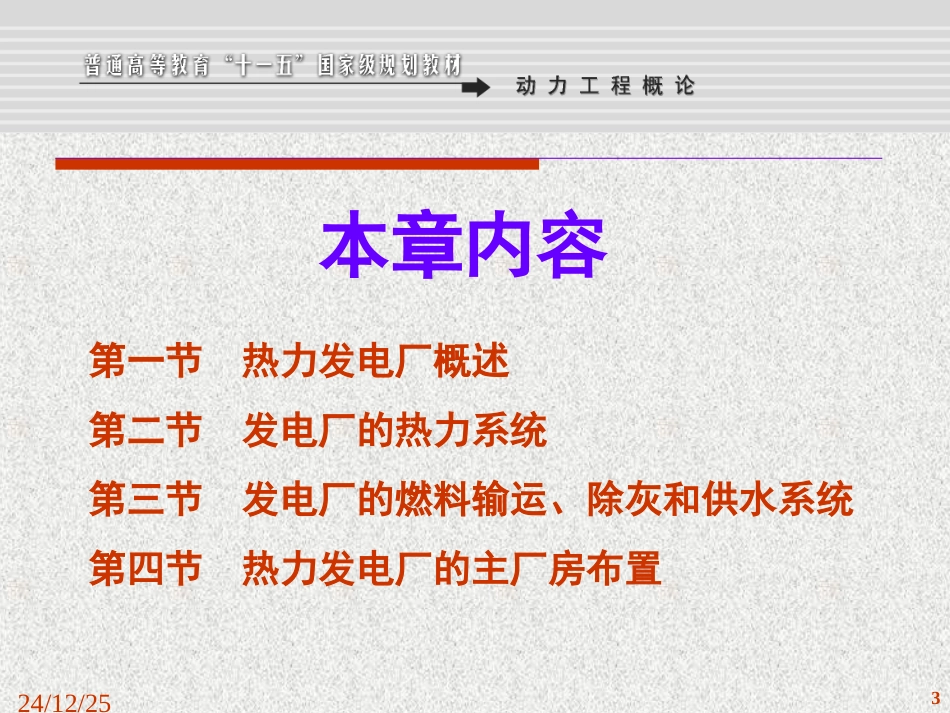

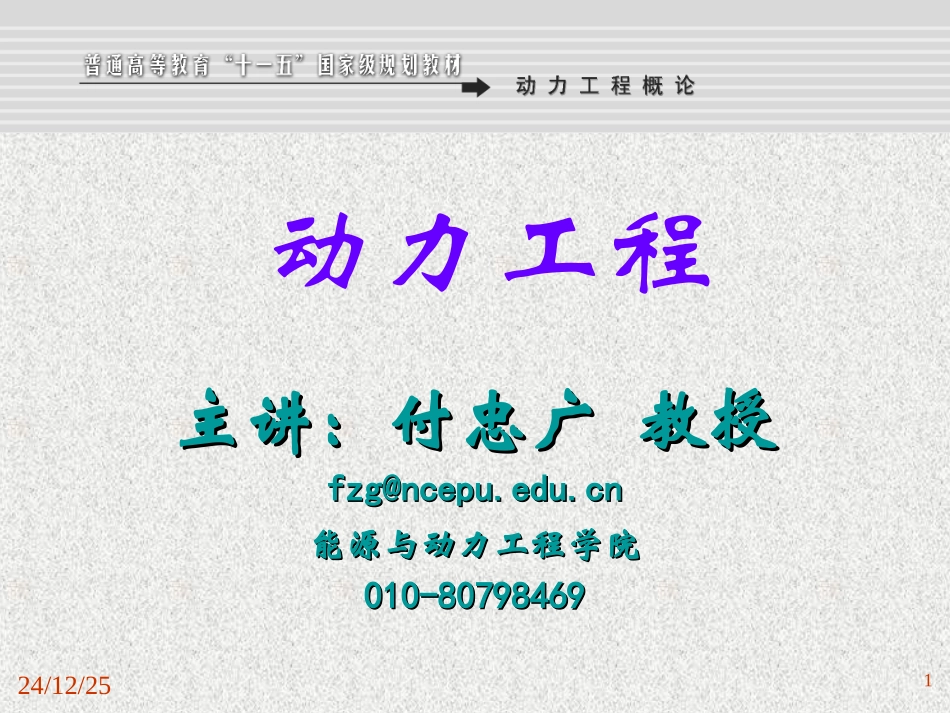

24/12/251动力工程主讲：付忠广教授主讲：付忠广教授fzg@ncepu.edu.cnfzg@ncepu.edu.cn能源与动力工程学院能源与动力工程学院010-80798469010-8079846924/12/252第三章热力发电厂24/12/253本章内容第一节热力发电厂概述第二节发电厂的热力系统第三节发电厂的燃料输运、除灰和供水系统第四节热力发电厂的主厂房布置24/12/254第一节热力发电厂概述热力发电厂：利用热能动力装置来生产电能的工厂，称为热力发电厂或火力发电厂。主要特点：鉴于热力发电厂的产品（电能或热能）是无法储存的，发电厂只能是随产随销，并需做到产销之间的严格协调，否则就难以保证产品的质量。所以发电厂的生产必须具有高度的安全性、可靠性和机动性。24/12/255大唐托克托电厂24/12/256一．热力发电厂技术发展动态世界电力的技术发展动态特点：火电机组向超高参数、大容量、高效率和建设大电厂方向发展洁净煤发电技术异军突起电力工业管理体制和经营方式的变革普遍展开地区性垄断经营型。如：日本、法国、意大利。发电市场开放型。如：美国。输电线路公用化、发电市场自由化。美国以此作为进一步变革的方向。发、输、配电分离经营型。如：英国。电业股份化类型。如俄罗斯。在一片私有化、民营化、股份制的潮流中，法国电力公司（EDF）独树一帜，坚持国有化。这是因为法国以核电为主，1996年核电装机占55.8％，核电发电量占82％，而核电由于投资太大不宜民营。24/12/257中国电力行业特点1.具有很强的计划性（核定发电量、核定上网电价、各种税费政策）2.电力生产以火力发电为主，水力发电次之，其他如燃气电站、核电、新能源发电等所占比重较小3.电力需求增长存在地区性不平衡状况4.电力企业规模越大，效益就越好；规模较小的企业相对缺乏竞争力5.“厂网分开、竞价上网”成为今后的发展的方向6.“西电东送”战略的加紧实施对未来电力企业的经营影响越来越大24/12/258我国能源发展战略根据电力规划，我国制定了2004～2020年“以煤炭为主体，电力为中心，油气和新能源全面发展”的能源发展战略。24/12/259二．热力发电厂建设选址考虑因素发电厂的厂址选择工作一般分规划选厂和工程选厂两个阶段，并分别作为初步可行性研究和可行性研究的主要工作内容之一。规划选厂与工程选厂的工作内容基本相同，其区别在于，前者范围较广，深度较浅，后者工作范围基本限定，但内容的深度、广度更详尽。24/12/2510发电厂厂址应避开的地段和地区(1)地震断裂地带以及9度以上地震区；(2)有泥石流、滑坡及危岩滚石直接危害的地段；(3)岩溶发育程度高的地区和有土洞及地下采空区；(4)水库坝下地段；(5)对飞机起落、电信、电视、雷达导航及军事设施有影响的范围内；(6)国家规定的风景区，森林、自然保护区和水土保持禁垦区；(7)历史文物古迹保护区；(8)有重要开采价值的矿藏区；(9)有爆破危险的范围内。24/12/2511厂址选择的运作程序(1)规划选厂：计划发展部门——电网规划管理部门——报请国家审批立项。(2)工程选厂：项目法人——国家电力建设规划管理部门、银行评估——报国家批准。(3)厂址选择工作要与接入系统，铁路（或码头）可行性研究、工程勘测、环境影响评价等工作协调同步进行。24/12/2512三．发电厂总体规划的基本原则统筹规划原则节约用地的原则其他基本要求24/12/2513第二节发电厂的热力系统2.1热力系统及主要设备选择原则热力系统定义：将热力设备按照热力循环的顺序用管道和附件连接起来的一个有机整体。组成：由锅炉本体汽水系统、汽轮机本体热力系统、机炉间的连接管道系统和全厂公用汽水系统四部分组成。24/12/2514可分为原则性热力系统和全面性热力系统1.发电厂热力系统24/12/2515发电厂原则性热力系统表明能量转换与利用的基本过程，反映发电厂动力循环中工质的基本流程、能量转换与利用过程的完善程度。可以通过发电厂原则性热力系统计算出发电厂热经济指标。有时又将发电厂原则性热力系统称为计算热力系统。24/12/2516N600－17.75/540/540型机组发电厂原则性热力系统24/12/2517发电厂全面性热力系统发电厂的全面性热力系统是在原则性热力系统的基础上充分...
