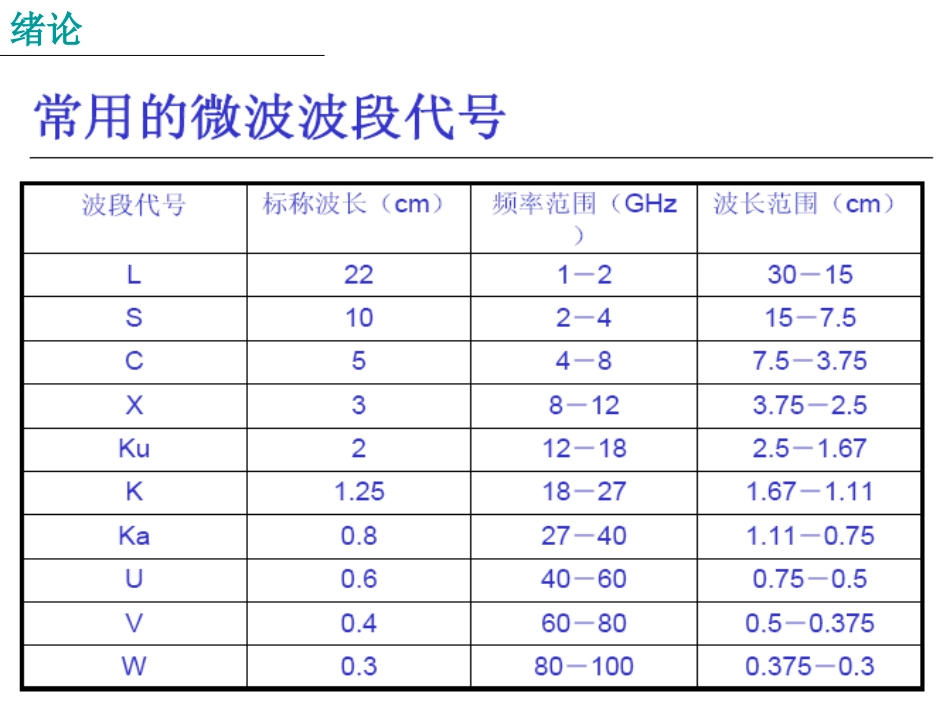

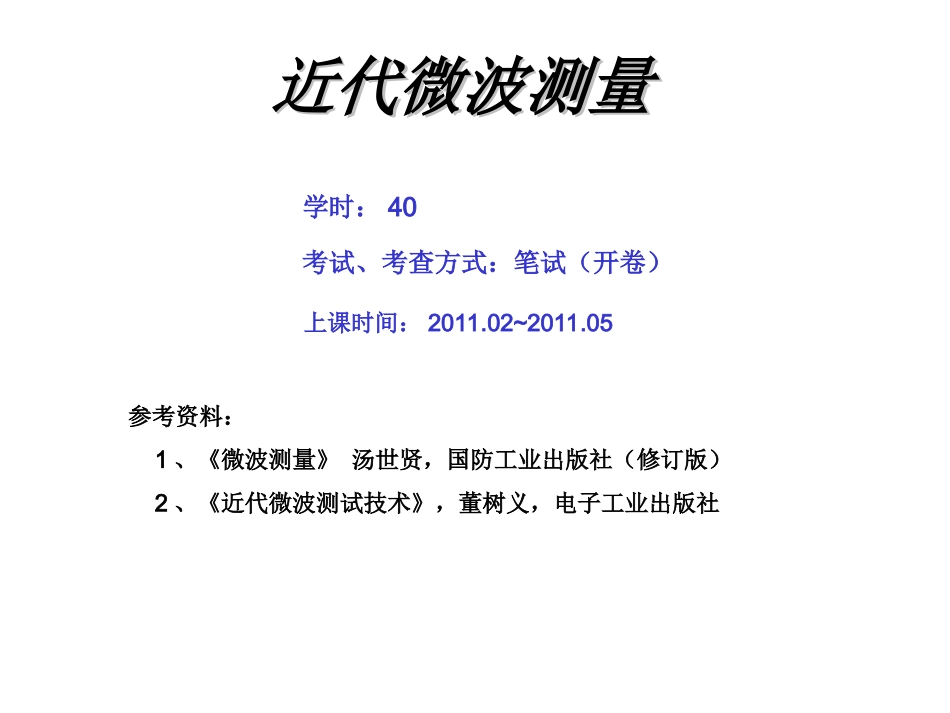

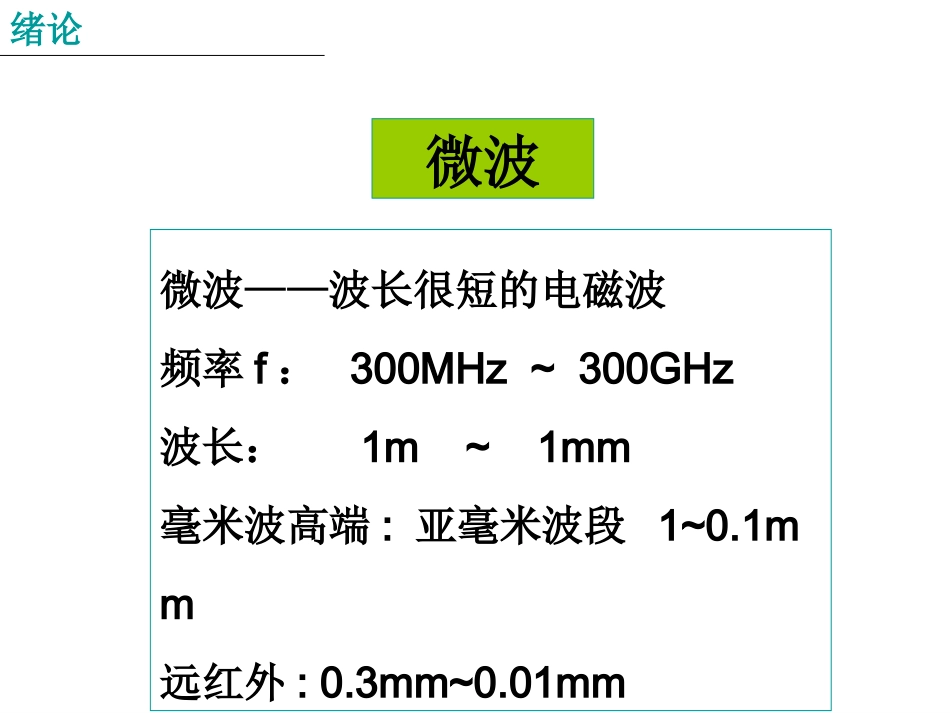

近代微波测量近代微波测量学时：40考试、考查方式：笔试（开卷）参考资料：1、《微波测量》汤世贤，国防工业出版社（修订版）2、《近代微波测试技术》，董树义，电子工业出版社上课时间：2011.02~2011.05微波——波长很短的电磁波频率f：300MHz~300GHz波长：1m~1mm毫米波高端:亚毫米波段1~0.1mm远红外:0.3mm~0.01mm微波绪论绪论微波毫米波的应用短波LSCXKuKKaUVW1248121826405060751101703001000米波厘米波毫米波亚毫米波音频通信短波超短波通信、超视距雷达、广播电视预警雷达、导航、移动通信雷达、微波通信、卫星通信机载火控雷达雷达、卫星电视、微波通信遥感雷达、侦察、通信精确制导目标RCS星间通信、遥感、弹道轨迹、汽车防撞电子侦察目标RCS弹道轨迹无源成像射电天文雷达、侦察、通信精确制导目标RCS毫米波信号传输的几个低损耗窗口：35GHz（8mm）、94GHz(3mm)、140GHz(2mm)、220GHz(1mm）绪论微波测量意义绪论测量是通过实验方法对客观事物取得定量数据的过程。近代微波测量的重点内容形成：以传统微波测量技术的重点内容为基础，赋以近代测量方法形成。近代微波测量技术与仪器是电子测量技术与仪器向无线电频谱高端发展的结果。微波测量是微波理论和技术紧密结合的、适用于工程应用的一门学科，是微波理论和技术必不可少的组成部分。绪论微波测量任务(1)利用已有的微波技术装备（通常是使用当前的先进技术去专门制造），组成合乎要求的测量装置、测试系统和仪器；(2)测量仪器和测量方法的研究：利用当前已有的微波理论和技术，研究符合实际的测量方法，包括研究新的测量仪器和先进的测量方法），从而推动微波理论和技术的发展；(3)保证测量结果的可信度。消除误差，提高精度，从而保证在科研和生产中测量结果的可信赖度；(4)微波计量工作。要保证微波量值的统一性和法制性。也就是要使用当前最先进的理论与技术，由国家计量机关制作各项微波量值基准（包括测量方法的国家标准）和各级传递标准，从而保证微波量值的统一。测量技术发展过程0-10-2绪论0-30-4绪论0-5绪论微波单片集成电路（MMIC）微波集成电路（MIC）有源器件单独封装无源器件利用分布参数有源器件采用无封装管芯，减少了管壳分布参数影响微带线标准微带线1~100GHz悬置或倒置微带线1~150GHz三板微带线0.5~40GHz槽线2~60GHz鳍状线30~150GHz0-60-7GPIB总线EOI：结束或识别信号DAV:数据有效信号线NRFD：未准备好接受数据NDAC：没有接受到数据ATN：注意信号线IFC：接口清除线REN：远控使能线SRQ：服务请求线三线挂钩、五线管理、八根数据线传送数据和接口消息数据传送速度不高，系统仪器数目受限0-8数据无效DAV=0数据未接收未准备好接收数据NRFD=1准备好接收数据NRFD=0数据有效发送数据没有接收到数据NDAC=1接收到数据NDAC=0源方挂钩维持数据无效讲者送数据等待接收数据消息受方挂钩听者接收数据0-9VXI总线模块化仪器接口总线，基于VME总线基础上，增加了部分同步、触发、电源等信号线构成，同时对机箱体积、模块尺寸、电磁兼容电源、冷却等制定了标准。A尺寸：只有P1连接器，高：100mm深：160mmB尺寸：P1、P2连接器，高233.5mm深：160mmC尺寸：P1、P2连接器，高233.5mm深：340mmD尺寸：P1、P2、P3连接器，高366.7mm深：340mm消息基器件：支持总线配置、通讯协议寄存器基器件：支持总线寄存器分布图，最简单的器件存储器器件；具有配置寄存器，但不支持通讯协议扩展器件：专用VXI器件，有配置寄存器允许定义新器件0-10Agilent8363B矢量网络分析仪功率计功率计频谱分析仪频谱分析仪应用于应用于……F-117J20F-22B2MicrowaveDivisionMicrowaveDivision战区电磁综合环境测试系统0-11T/R组件测试系统0-12雷达罩插入相位延迟测试系统0-13天线测试系统0-14RCS测试系统0-15微波毫米波天线与RCS通用测试平台应用雷达吸波材料反射系数测试系统0-160-17应用于电磁频谱普查、查找干扰信号方位、无线台站选址及维护等工程中。系统对环境中不同频段的电磁频谱分布测量进行信号方位测试，系统可车载和固定安装。信号测向功能频谱检测功能电磁环境和热电噪声测试功能干扰信号判断能力数据库功能测量报表功能电磁环境综合测试系统...
