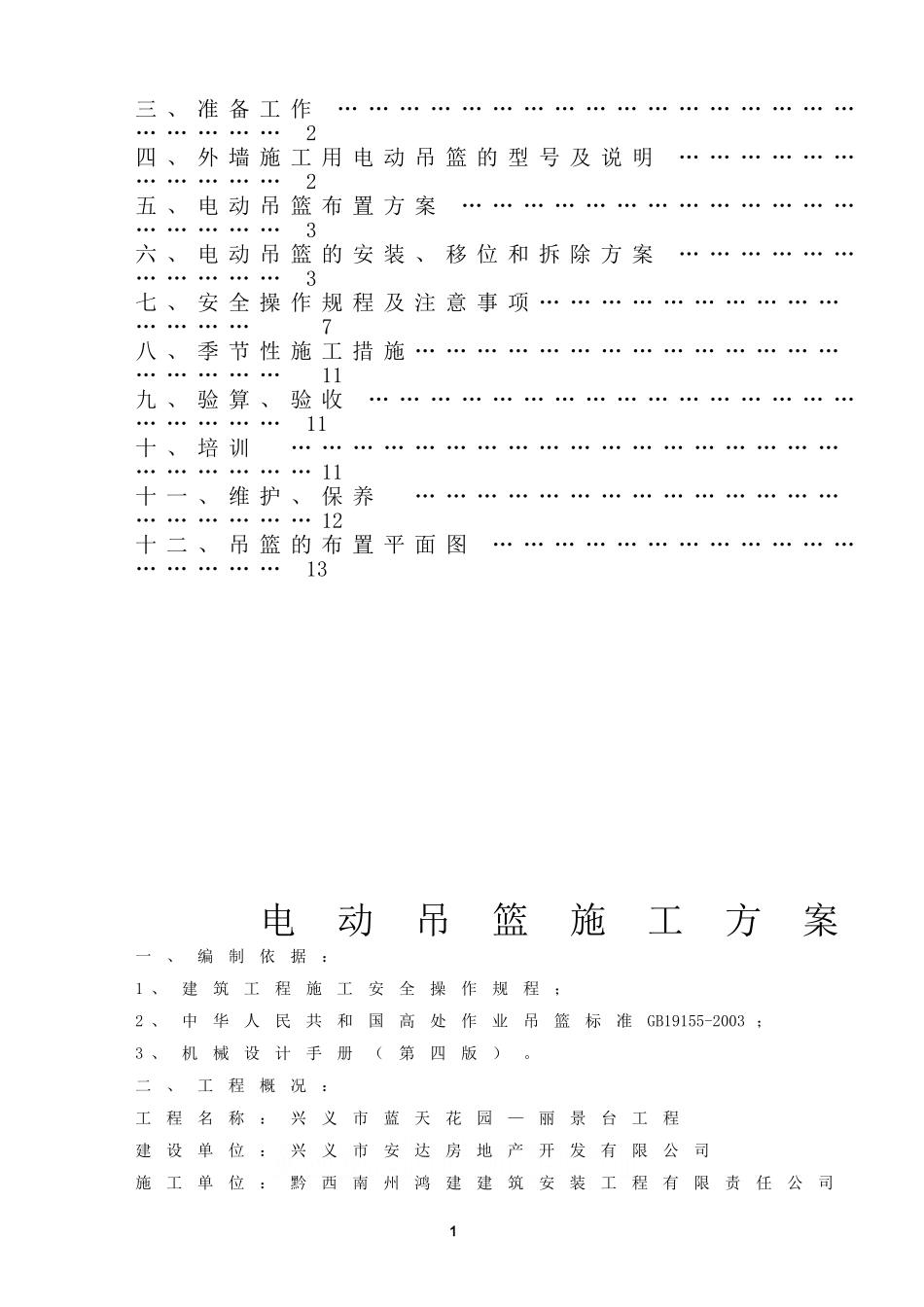

蓝天花园—丽景台工程外墙电动吊篮专项施工方案编制人:审核人:批准人:编制时间:2014年12月08日目录一、编制依据…………………………………………………………2二、工程概况…………………………………………………………2三、准备工作…………………………………………………………2四、外墙施工用电动吊篮的型号及说明……………………………2五、电动吊篮布置方案………………………………………………3六、电动吊篮的安装、移位和拆除方案……………………………3七、安全操作规程及注意事项……………………………………7八、季节性施工措施…………………………………………………11九、验算、验收………………………………………………………11十、培训………………………………………………………………11十一、维护、保养……………………………………………………12十二、吊篮的布置平面图……………………………………………13电动吊篮施工方案一、编制依据:1、建筑工程施工安全操作规程;2、中华人民共和国高处作业吊篮标准GB19155-2003;3、机械设计手册(第四版)。二、工程概况:工程名称:兴义市蓝天花园—丽景台工程建设单位:兴义市安达房地产开发有限公司施工单位:黔西南州鸿建建筑安装工程有限责任公司1设计单位:贵阳市建筑设计院有限公司监理单位:贵州富友建设咨询有限责任公司黔西南州分公司建筑地点:兴义市蓝天花园北侧合同工期:380日历天开工日期:2014年3月15日(暂定,以开工令为准)竣工日期:2015年3月30日层数:地下室1层,主楼部分层高4.8m,裙楼层高3.65m;E1、E2、E3、E4楼均为7+1层,层高3.0m。总建筑面积28822.37m2,停车位175个,住宅总户数168户。三、准备工作:1.吊篮进场根据工程场地大小,使用数量及时间等情况,合理安排调度,分批进场。2.应在吊篮所使用位置的建筑物内,预备380V电源。3.为了降低工人往楼内搬运吊篮配件的强度,提高吊篮的安装速度,应安排塔吊或者升降机设备予以配合。4.在使用吊篮位置的楼层面上,应具备基本平整条件(不需要预埋任何件)。5.在使用吊篮位置的楼层面上,若有其它杂物,应及时清理干净,以便于吊篮的安装或移动。6.派吊篮技术人员负责现场指导安装,施工操作工人负责搬运设备配件,协助吊篮的安装、拆卸等工作。7.搬运:水平搬运包括平台、绳坠铁、电器系统等;垂直搬运包括屋面悬挂装置、钢丝绳、配重块等。在搬运过程中,需注意机械零部件的保护工作,防止零部件遗失。四、外墙施工用电动吊篮的型号及说明:我公司准备在该项目的外墙装修工程中,根据不同需要分别设置不同长度的电动吊篮,下面将吊篮的型号及相关资料作必要介绍:型号:ZLP6302长度:1米、1.5米、2米、2.5米、3米、-----6米(1至6.0米可任意组合长度)ZLP630型吊篮后支架安装30块配重(900kg)。额定载重为ZLP630为630kg。ZLP630型吊篮组成部件:(每台)提升机(YEJZ-90L-4)2台;安全锁(LSF30)2把;电控箱1套;屋顶吊架2付;工作平台1套;钢丝绳(直径8.3毫米)4根;极限开关(JLXK1-111)2个;手控手柄(COBB1)1只;电缆(3×2.5+2×1.5)1根;安全绳1根;自锁器1把。五、电动吊篮布置方案:根据工程需要,需要安装吊篮进行外墙施工使用。现将吊篮悬臂支架安装在屋顶,其篮体长度根据楼体结构选配。吊篮安装采用常规方式,每台吊篮各有两个悬臂支架,吊篮篮体与施工墙面之间保持不小于0.3米左右,篮体与篮体之间间距保持在0.5-1米之间。共计需要用吊篮数量约15台。具体使用吊篮数量及位置应根据进度要求确定。六、电动吊篮的安装、移位和拆除方案:1.吊篮运抵施工现场后,将支架、钢丝绳和配重用施工电梯或塔吊分别运到顶层楼面,将篮体部分搬运至相应位置的地面;2.悬挂机构的安装、调试:(1)安装地面选择水平面,遇有斜面时,应该修整铺平,如安装面是防水保温层时,前、后座下加垫5厘米厚木板,防止压坏防水保温层。3(2)将插杆插入三角形的前支架内,根据女儿墙(或其它障碍物)的高度调整插杆的高度,用螺栓固定。将插杆插入后支架套管内,插杆的高度与前支架高度等高,用螺栓固定,前、后支架完成安装。(3)将...
