外墙施工用电动吊篮施工方案VIP免费

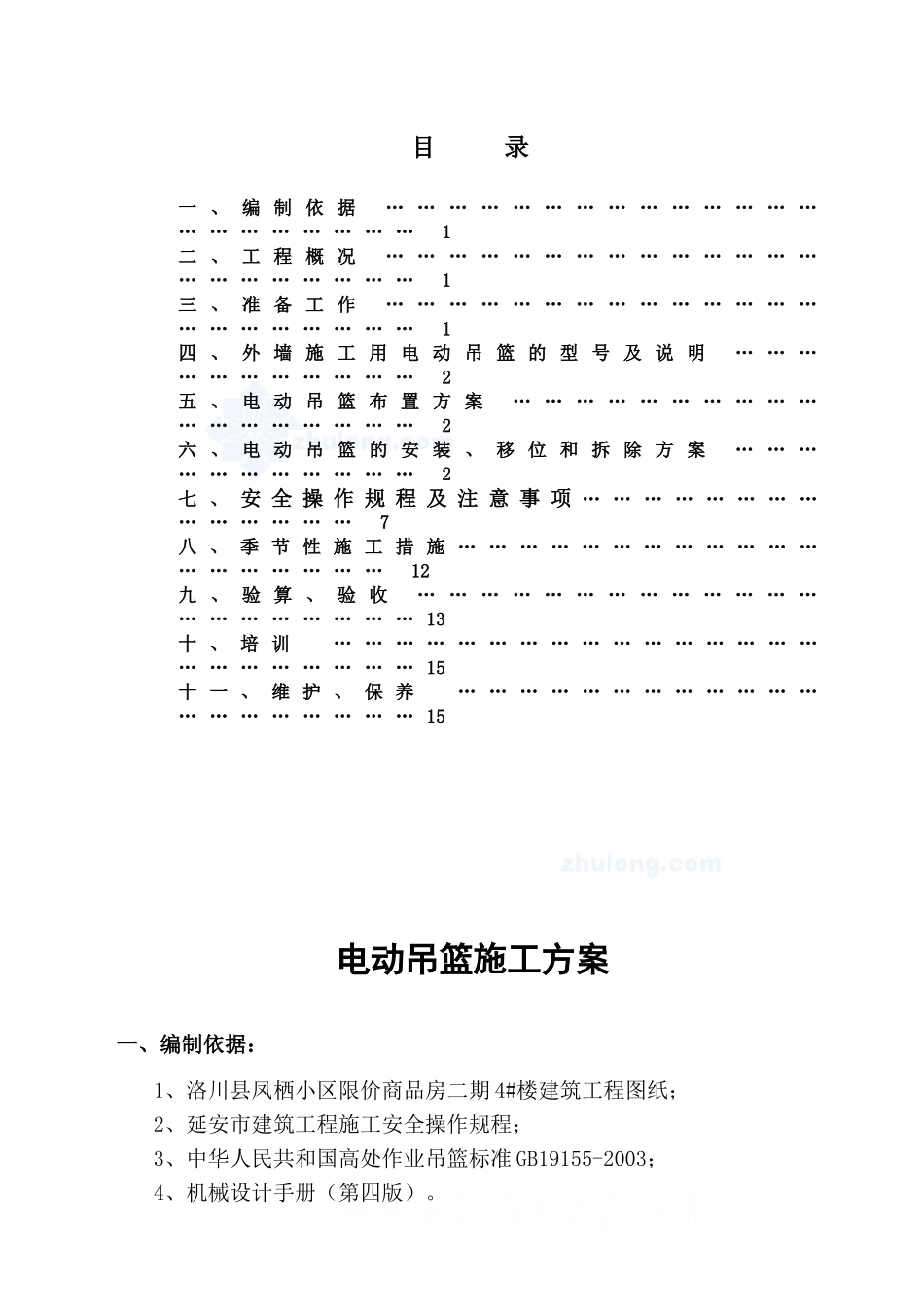

外墙施工用电动吊篮施工方案_第1页
1/15

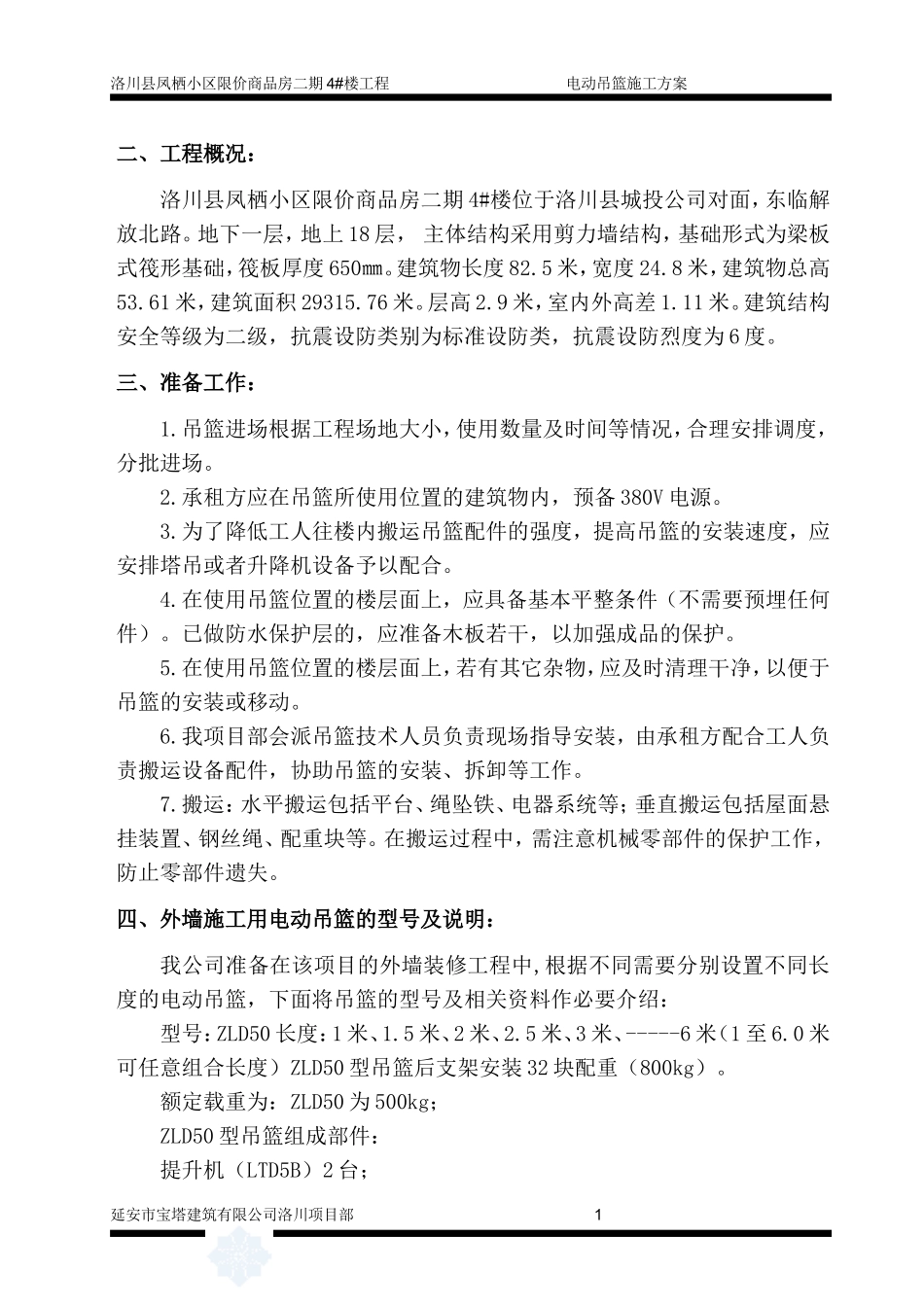

外墙施工用电动吊篮施工方案_第2页
2/15

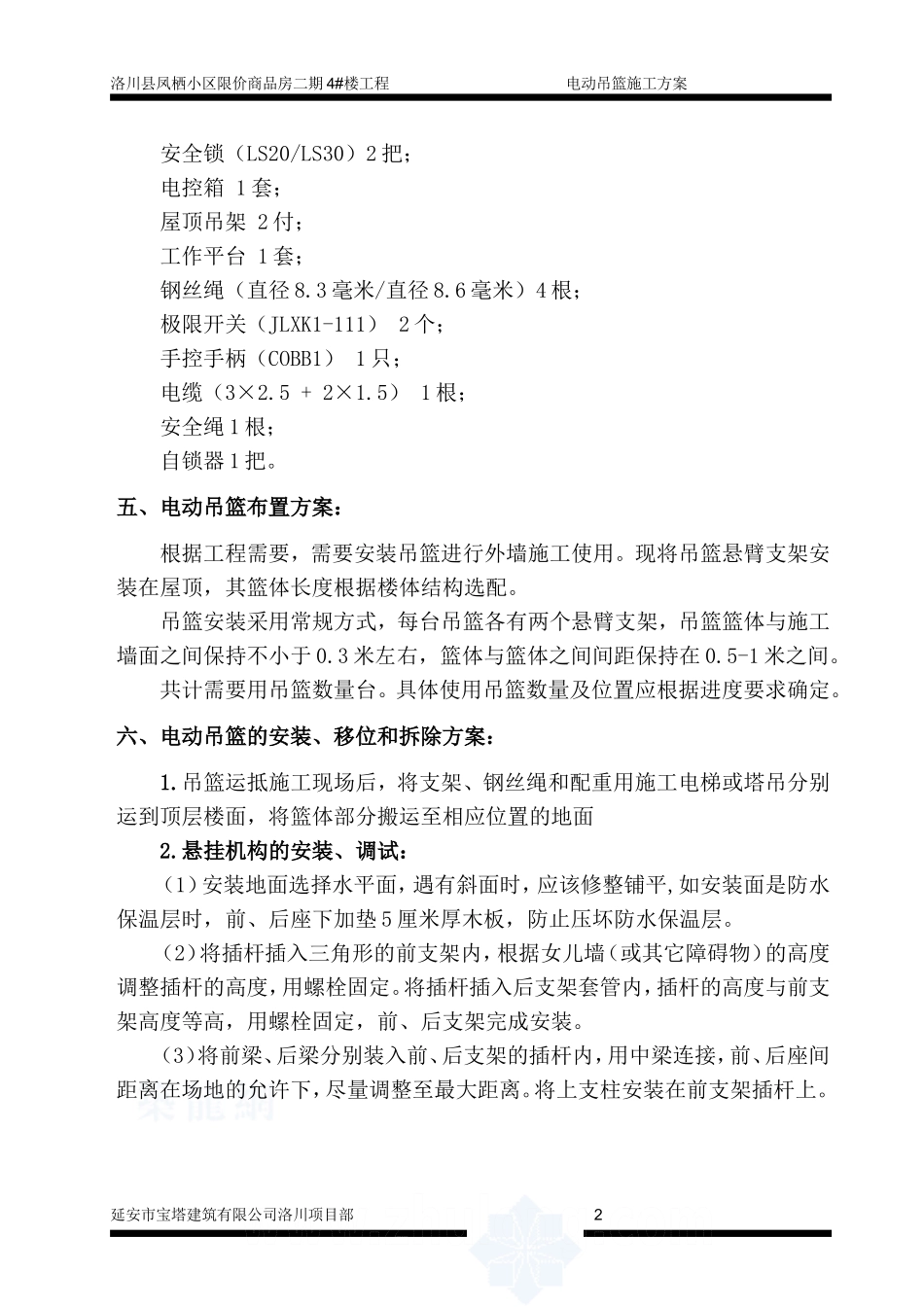

外墙施工用电动吊篮施工方案_第3页
3/15
目录一、编制依据…………………………………………………………1二、工程概况…………………………………………………………1三、准备工作…………………………………………………………1四、外墙施工用电动吊篮的型号及说明……………………………2五、电动吊篮布置方案………………………………………………2六、电动吊篮的安装、移位和拆除方案……………………………2七、安全操作规程及注意事项……………………………………7八、季节性施工措施…………………………………………………12九、验算、验收………………………………………………………13十、培训………………………………………………………………15十一、维护、保养……………………………………………………15电动吊篮施工方案一、编制依据:1、洛川县凤栖小区限价商品房二期4#楼建筑工程图纸;2、延安市建筑工程施工安全操作规程;3、中华人民共和国高处作业吊篮标准GB19155-2003;4、机械设计手册(第四版)。洛川县凤栖小区限价商品房二期4#楼工程电动吊篮施工方案二、工程概况:洛川县凤栖小区限价商品房二期4#楼位于洛川县城投公司对面,东临解放北路。地下一层,地上18层,主体结构采用剪力墙结构,基础形式为梁板式筏形基础,筏板厚度650㎜。建筑物长度82.5米,宽度24.8米,建筑物总高53.61米,建筑面积29315.76米。层高2.9米,室内外高差1.11米。建筑结构安全等级为二级,抗震设防类别为标准设防类,抗震设防烈度为6度。三、准备工作:1.吊篮进场根据工程场地大小,使用数量及时间等情况,合理安排调度,分批进场。2.承租方应在吊篮所使用位置的建筑物内,预备380V电源。3.为了降低工人往楼内搬运吊篮配件的强度,提高吊篮的安装速度,应安排塔吊或者升降机设备予以配合。4.在使用吊篮位置的楼层面上,应具备基本平整条件(不需要预埋任何件)。已做防水保护层的,应准备木板若干,以加强成品的保护。5.在使用吊篮位置的楼层面上,若有其它杂物,应及时清理干净,以便于吊篮的安装或移动。6.我项目部会派吊篮技术人员负责现场指导安装,由承租方配合工人负责搬运设备配件,协助吊篮的安装、拆卸等工作。7.搬运:水平搬运包括平台、绳坠铁、电器系统等;垂直搬运包括屋面悬挂装置、钢丝绳、配重块等。在搬运过程中,需注意机械零部件的保护工作,防止零部件遗失。四、外墙施工用电动吊篮的型号及说明:我公司准备在该项目的外墙装修工程中,根据不同需要分别设置不同长度的电动吊篮,下面将吊篮的型号及相关资料作必要介绍:型号:ZLD50长度:1米、1.5米、2米、2.5米、3米、-----6米(1至6.0米可任意组合长度)ZLD50型吊篮后支架安装32块配重(800kg)。额定载重为:ZLD50为500kg;ZLD50型吊篮组成部件:提升机(LTD5B)2台;延安市宝塔建筑有限公司洛川项目部1洛川县凤栖小区限价商品房二期4#楼工程电动吊篮施工方案安全锁(LS20/LS30)2把;电控箱1套;屋顶吊架2付;工作平台1套;钢丝绳(直径8.3毫米/直径8.6毫米)4根;极限开关(JLXK1-111)2个;手控手柄(COBB1)1只;电缆(3×2.5+2×1.5)1根;安全绳1根;自锁器1把。五、电动吊篮布置方案:根据工程需要,需要安装吊篮进行外墙施工使用。现将吊篮悬臂支架安装在屋顶,其篮体长度根据楼体结构选配。吊篮安装采用常规方式,每台吊篮各有两个悬臂支架,吊篮篮体与施工墙面之间保持不小于0.3米左右,篮体与篮体之间间距保持在0.5-1米之间。共计需要用吊篮数量台。具体使用吊篮数量及位置应根据进度要求确定。六、电动吊篮的安装、移位和拆除方案:1.吊篮运抵施工现场后,将支架、钢丝绳和配重用施工电梯或塔吊分别运到顶层楼面,将篮体部分搬运至相应位置的地面2.悬挂机构的安装、调试:(1)安装地面选择水平面,遇有斜面时,应该修整铺平,如安装面是防水保温层时,前、后座下加垫5厘米厚木板,防止压坏防水保温层。(2)将插杆插入三角形的前支架内,根据女儿墙(或其它障碍物)的高度调整插杆的高度,用螺栓固定。将插杆插入后支架套管内,插杆的高度与前支架高度等高,用螺栓固定,前、后支架完成安装。(3)将前梁、后梁分别装入前、后支架的...
