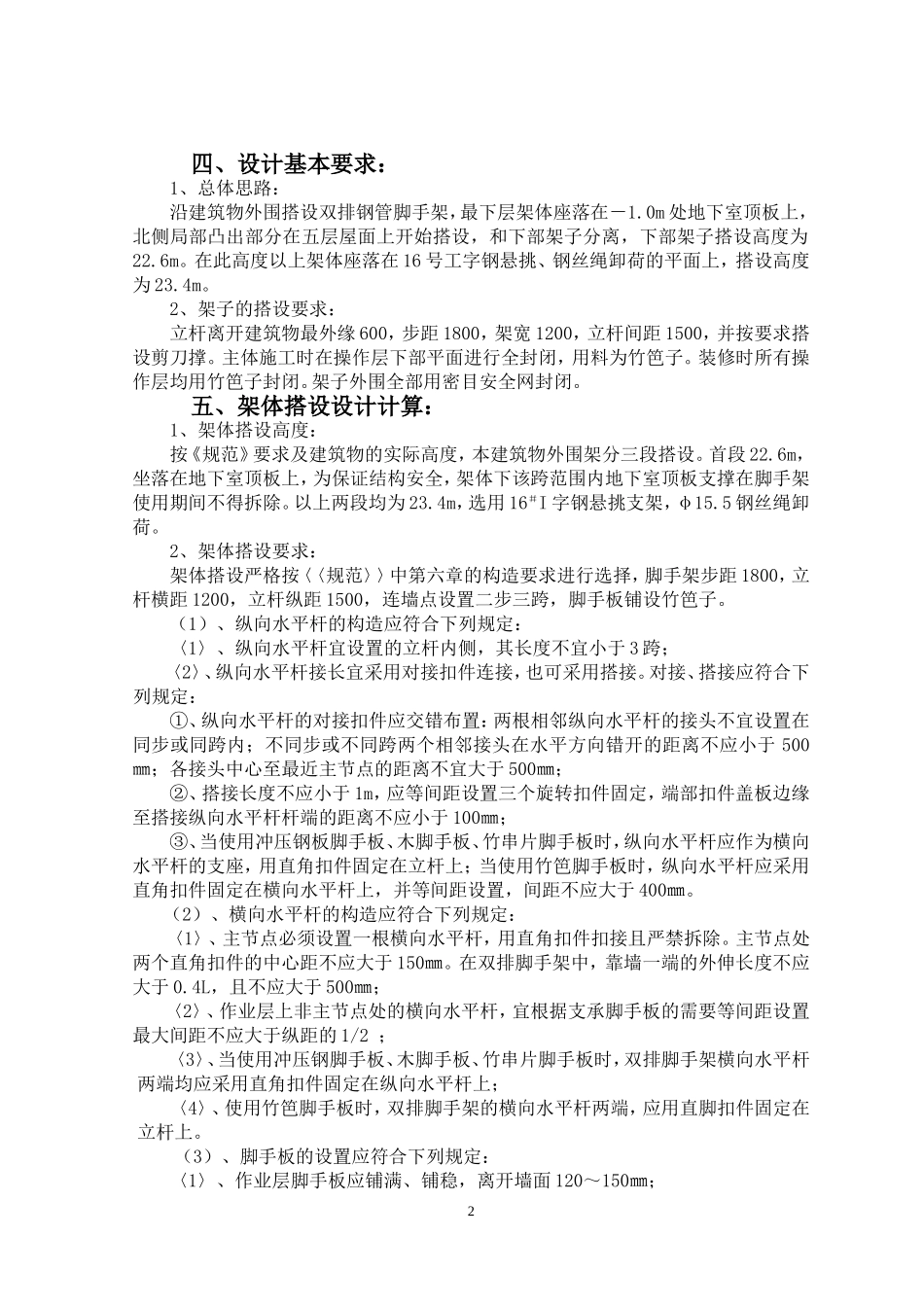

外墙双排钢管脚手架施工方案一、简介：楼总建筑面积0000㎡,主体总体00层，局部00层，总高度000m。±0.000以上建筑物外围基本呈矩形，长边00m，短边00m。建筑物北立面有局部凸出；南立面和北立面呈平面，在00米处及00m处分别向内收进1.5m和1.2m，东立面和西立面仅在75.95m处收进1.2m。该建筑物地下部分占地面积大，±0.000以上四周地下室封顶。因此，外架子可直接立放在外围顶板上，搭设此双排脚手架在主体阶段仅用于外围封闭，在装修阶段用于外墙装饰脚手架。二、依据：1、楼施工图。2、建设单位提供的关于外架子的技术要求。3、《JGJ130—2001建筑施工扣件式钢管脚手架安全技术规范》，以后简称《规范》三、用材及检查验收：1、钢管：Φ48×3.5钢管（1）、新钢管的检查应符合下列规定：〈1〉、应有产品质量合格证书；〈2〉、应有质量检验报告，钢管材质检验方法应符合现行国家标准《金属拉身试验》方法的有关规定。〈3〉、钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；〈4〉、钢管外径、壁厚、断面等偏差，应符合《规范》表8.1.5的规定；〈5〉、钢管必须涂有防锈漆。（2）、旧钢管的检查应符合下列规定：〈1〉、表面绣蚀深度应符合《规范》表8.1.5序号3的规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断取样检查；当锈蚀深度超过规定值时不得使用；〈2〉、钢管弯曲变形应符合《规范》表8.1.5序号4的规定。2、扣件：直角扣件、旋转扣件、对接扣件检查验收必须符合下列规定：（1）、新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证。当对扣件质量有怀疑时，应按现行国家标准《钢管脚手架扣件》（GB15831）的规定抽样检测；（2）、扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；（3）、新、旧扣件均应进行防锈处理。3、脚手板：钢脚手板、竹笆子脚手板检查验收必须符合下列规定：（1）、新脚手板应有产品质量合格证；（2）、尺寸偏差应符合《规范》表8.1.5序号5的规定，且不得有裂纹、开焊与硬弯；（3）、新、旧脚手板均应涂防锈漆；（4）、竹笆脚手板的材料应符合《规范》第3.3.4条规定。1四、设计基本要求：1、总体思路：沿建筑物外围搭设双排钢管脚手架，最下层架体座落在－1.0m处地下室顶板上，北侧局部凸出部分在五层屋面上开始搭设，和下部架子分离，下部架子搭设高度为22.6m。在此高度以上架体座落在16号工字钢悬挑、钢丝绳卸荷的平面上，搭设高度为23.4m。2、架子的搭设要求：立杆离开建筑物最外缘600，步距1800，架宽1200，立杆间距1500，并按要求搭设剪刀撑。主体施工时在操作层下部平面进行全封闭，用料为竹笆子。装修时所有操作层均用竹笆子封闭。架子外围全部用密目安全网封闭。五、架体搭设设计计算：1、架体搭设高度：按《规范》要求及建筑物的实际高度，本建筑物外围架分三段搭设。首段22.6m，坐落在地下室顶板上，为保证结构安全，架体下该跨范围内地下室顶板支撑在脚手架使用期间不得拆除。以上两段均为23.4m，选用16＃I字钢悬挑支架，φ15.5钢丝绳卸荷。2、架体搭设要求：架体搭设严格按〈〈规范〉〉中第六章的构造要求进行选择，脚手架步距1800，立杆横距1200，立杆纵距1500，连墙点设置二步三跨，脚手板铺设竹笆子。（1）、纵向水平杆的构造应符合下列规定：〈1〉、纵向水平杆宜设置的立杆内侧，其长度不宜小于3跨；〈2〉、纵向水平杆接长宜采用对接扣件连接，也可采用搭接。对接、搭接应符合下列规定：①、纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500㎜；各接头中心至最近主节点的距离不宜大于500㎜；②、搭接长度不应小于1m，应等间距设置三个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100㎜；③、当使用冲压钢板脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并等间距设置...
