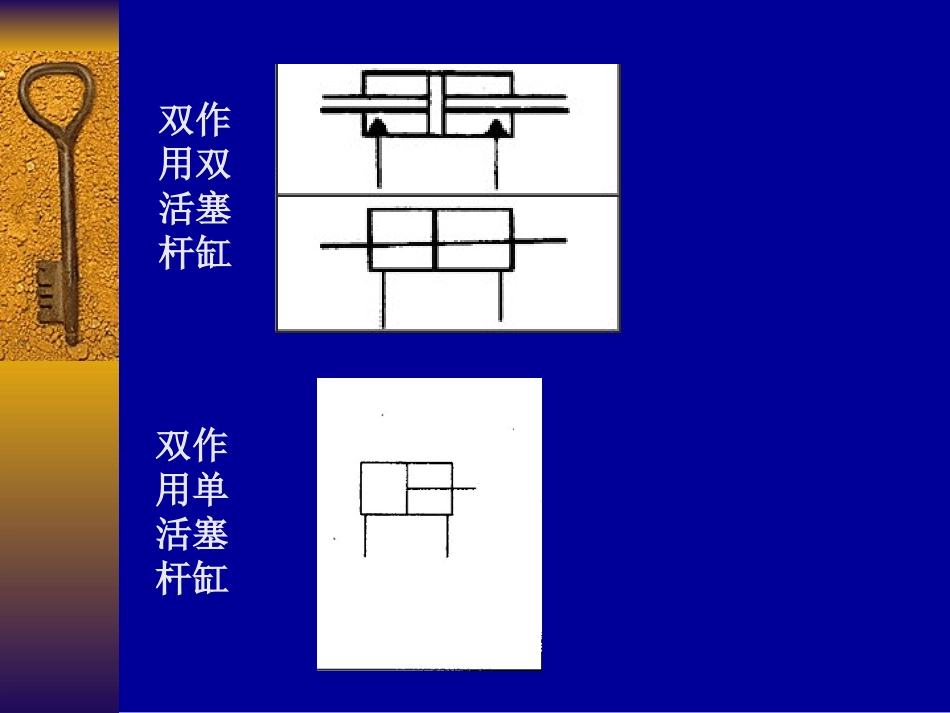

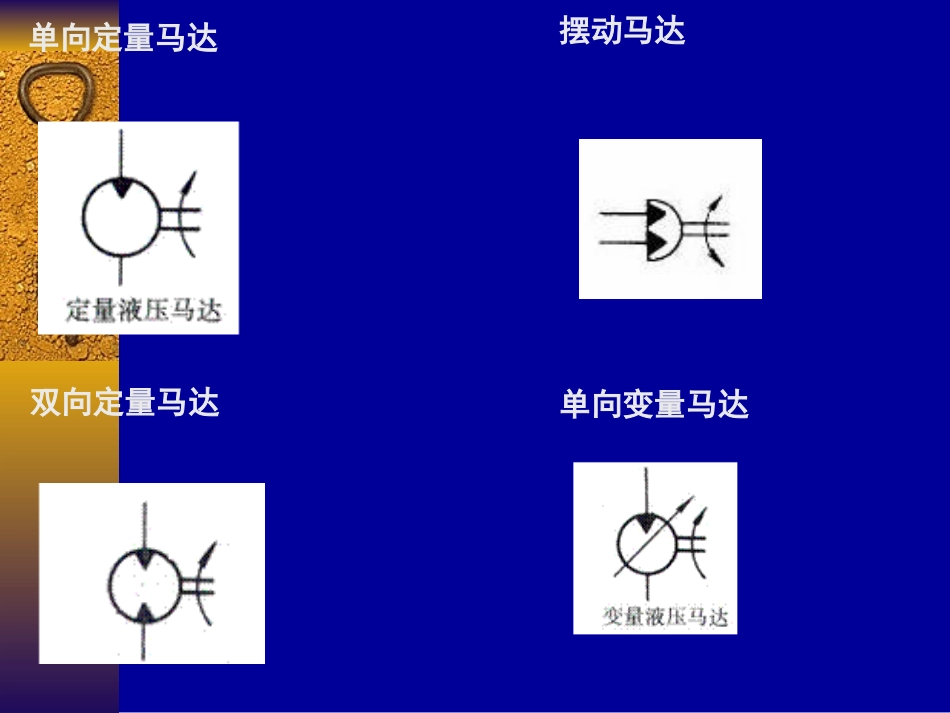

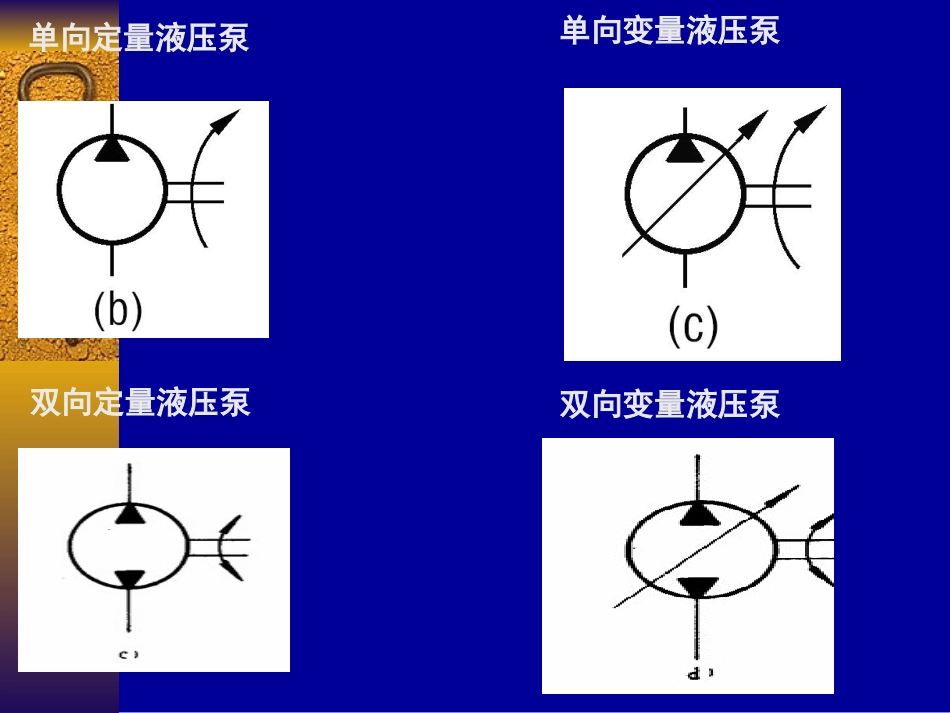

单向定量液压泵单向变量液压泵双向定量液压泵双向变量液压泵单向定量马达摆动马达双向定量马达单向变量马达双作用双活塞杆缸双作用单活塞杆缸普通单向液压阀，P流通到P2液控单向阀，P1流通到P2直动式溢流阀先导式溢流阀直动式减压阀先导式减压阀直动式顺序阀先导式顺序阀按操纵方式分类：。手动、机动、电动、弹簧控制、液动、液压先导控制、电液动等。液压控制阀液压控制阀一、液压阀的作用液压阀是用来控制液压系统中油液的压力、流量和液体流动方向。二、液压阀的分类按功能分：方向控制阀（单向阀、换向阀）压力控制阀（溢流阀、减压阀、顺序阀、压力继电器）流量控制阀（节流阀、调速阀）（1）在结构上，所有的阀都有阀体、阀芯（转阀或滑阀）和驱使阀芯动作的部件（如弹簧、电磁铁）组成。共同点：按操纵方式分：手动和脚踏、机动、电动、液动、电液动等。（2）在工作原理上，所有阀的开口大小，阀进、出口压差以及流过阀的流量之间的关系都符合孔口流量公式，仅是各种阀控制的参数各不相同而已。三、对液压阀的基本要求（1）动作灵敏，使用可靠，工作时冲击和振动小。（2）油液流过的压力损失小。（3）密封性能好。（4）结构紧凑，安装、调整、使用、维护方便，通用性大。方向控制阀方向控制阀控制油路的通断和油液流动的方向，从而控制液压执行元件的启动或停止，改变其运动方向类型：单向阀、换向阀一、单向阀类型：普通单向阀、液控单向阀1、普通单向阀作用：只允许油液沿一个方向流动，不允许油液反向倒流（起止回作用）。对单向阀的性能要求：（1）正向导通时，压力损失要小；结构与工作原理单向阀（2）反向截止时，密封性要好。2、液控单向阀作用：（1）起止回作用；（2）必要时解除逆止，允许油液反向通过。结构与工作原理：3、单向阀用途（1）止回作用：安装在泵的出口（2）作背压阀用:防止液压缸前冲或爬行，使系统工作平稳。（3）作锁紧装置用（4）保持控制油路有必要的压力（5）作复合阀使用：单向节流阀、单向顺序阀、单向减压阀、单向调速阀等。二、换向阀作用：利用阀芯相对于阀体间的相对位置改变，使油路接通、关断，或改变油流的方向，从而使液压执行元件启动、停止或变换运动方向。1、对换向阀的性能要求（1）油液导通时压力损失要小；（2）油液断开时泄漏要小；（3）阀芯换位时操纵力要小。2、类型按阀芯的形状分类滑阀【包括控制部分、主体部分（位、通）】转阀位：为改变液流方向，阀芯相对于阀体不同的工作位置数（二位、三位），一个“□”表示一个位。通：换向阀与液压系统油路相连的主油口数（二通、三通、四通、五通），在一个“□”内，“↑”或“⊥”与方框的交点数。按阀芯在阀体内的工作位数和换向阀所控制的油口通路数，换向阀可分为二位二通、二位三通、二位四通、二位五通、三位四通等类型。按操纵方式分类：。手动、机动、电动、弹簧控制、液动、液压先导控制、电液动等。3、换向阀主体结构与工作原理PAB工作原理动画演示三位换向阀常用的中位机能：“O”、“H”、“M”、“P”、“K”、“Y”型。3、几种典型换向阀的结构①手动换向阀三位四通手动换向阀弹簧复位方式钢珠定位方式手动换向阀主要有弹簧复位和钢珠定位两种型式。图5.17(a)所示为钢球定位式三位四通手动换向阀。图5.17(b)则为弹簧自动复位式三位四通手动换向阀。换向阀的操纵方式换向阀的操纵方式手动换向阀手动换向阀三位四通手动换向阀中位手柄阀芯复位弹簧三位四通手动换向阀左位手柄阀芯复位弹簧三位四通手动换向阀右位手柄阀芯复位弹簧②机动换向阀又称行程阀。它是借助于安装在工作台上的挡铁或凸轮来迫使阀芯移动。通常是二位的，有二通、三通、四通和五通几种，其中二位二通机动阀又分常闭和常开两种。③电磁换向阀工作原理：利用电磁铁的通电吸合与断电释放而直接推动阀芯来控制液流方向的。类型：直流（E，24V或100V）交流（D，36V或220V或380V）湿式干式电磁换向阀是利用电磁铁吸力推动阀芯来改变阀的工作位置。（1）直流电磁铁和交流电磁铁电磁换向阀电磁换向阀阀用电磁铁根据所用电源的不同，有以下三种：①交流电磁铁：寿命较短。②直流电磁铁：需要专用直流...
