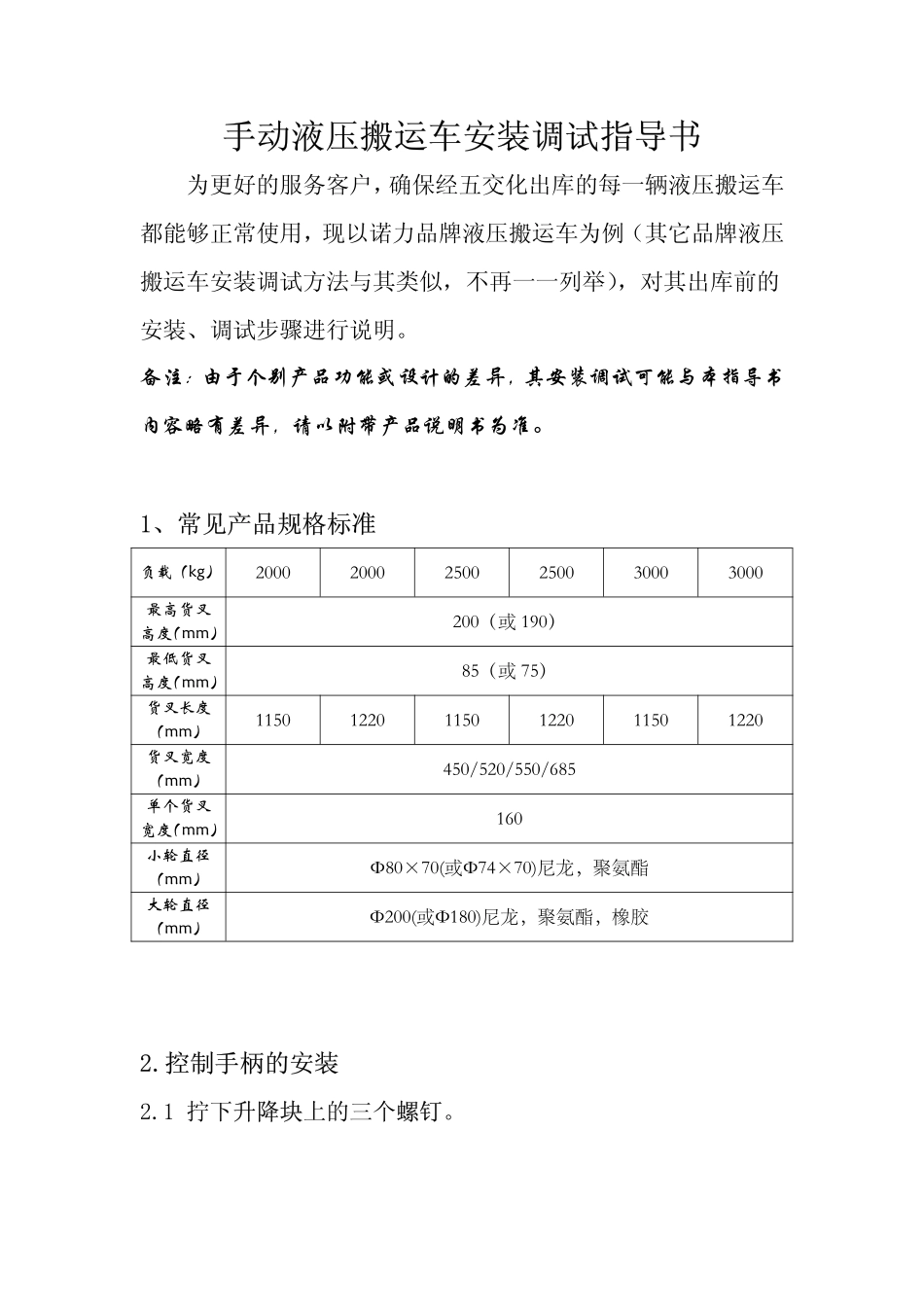

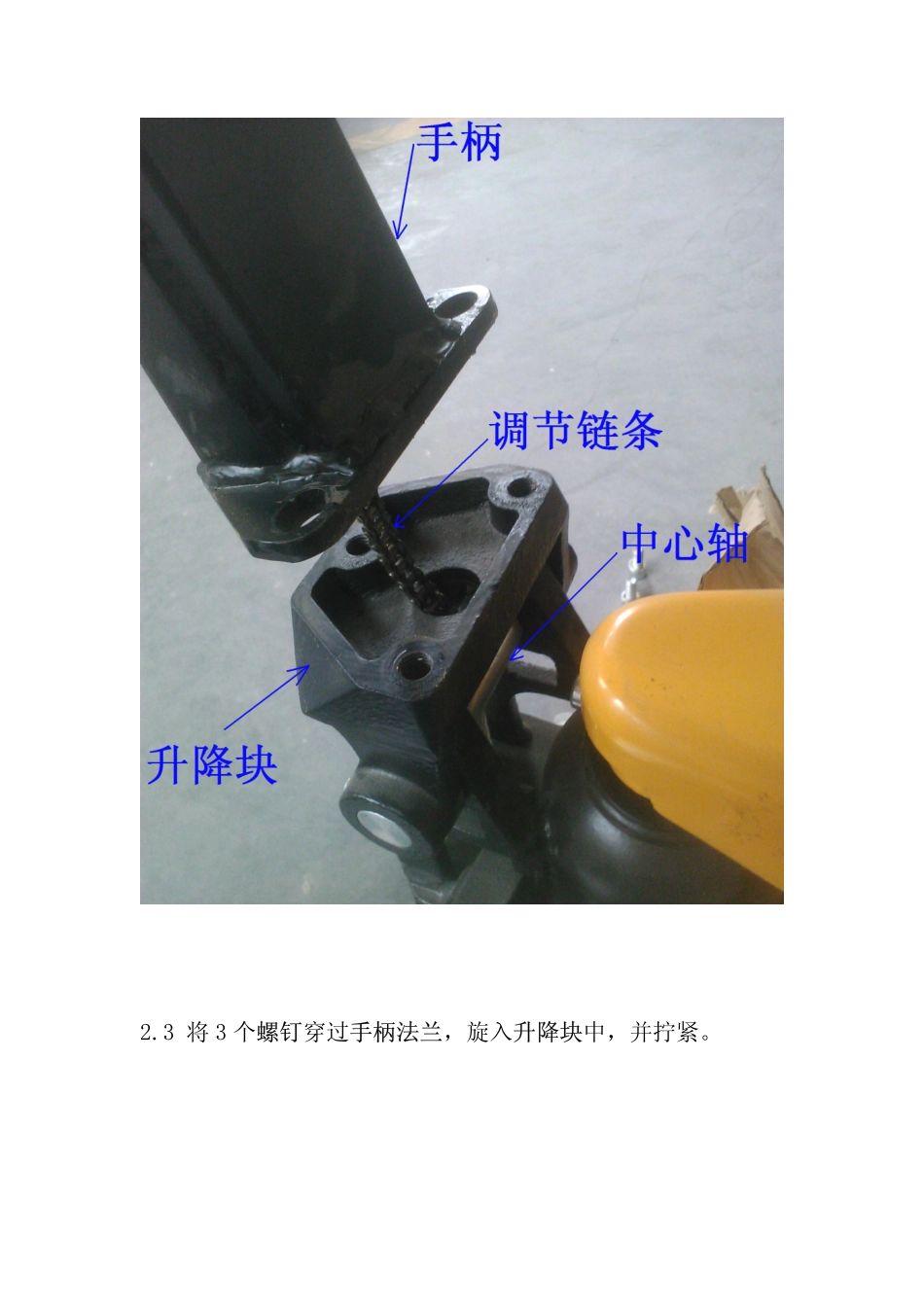

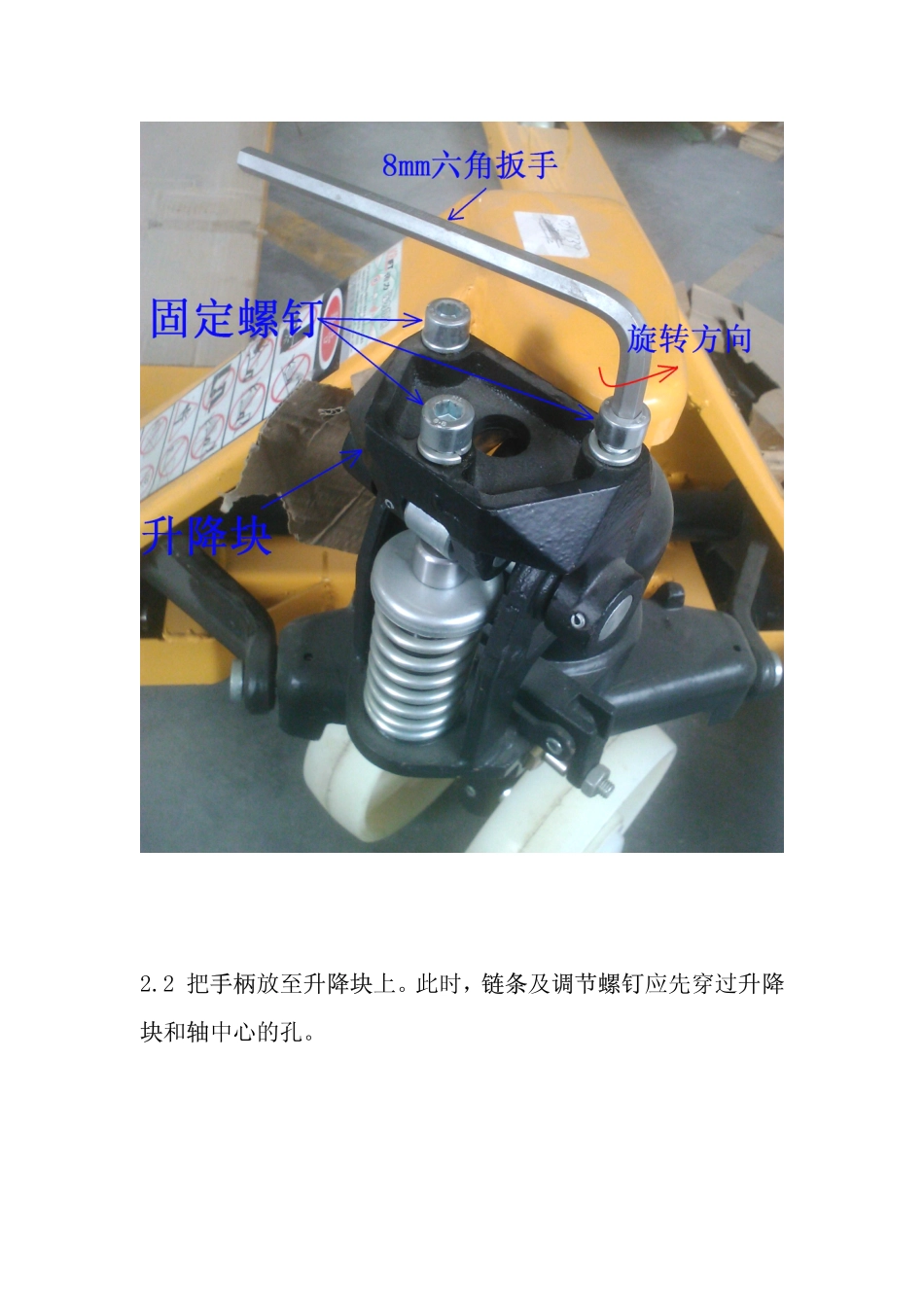

手动液压搬运车安装调试指导书为更好的服务客户，确保经五交化出库的每一辆液压搬运车都能够正常使用，现以诺力品牌液压搬运车为例（其它品牌液压搬运车安装调试方法与其类似，不再一一列举），对其出库前的安装、调试步骤进行说明。备注：由于个别产品功能或设计的差异，其安装调试可能与本指导书内容略有差异，请以附带产品说明书为准。1、常见产品规格标准负载（kg）200020002500250030003000最高货叉高度（mm）200（或190）最低货叉高度（mm）85（或75）货叉长度（mm）115012201150122011501220货叉宽度（mm）450/520/550/685单个货叉宽度（mm）160小轮直径（mm）Φ80×70(或Φ74×70)尼龙，聚氨酯大轮直径（mm）Φ200(或Φ180)尼龙，聚氨酯，橡胶2.控制手柄的安装2.1拧下升降块上的三个螺钉。2.2把手柄放至升降块上。此时，链条及调节螺钉应先穿过升降块和轴中心的孔。2.3将3个螺钉穿过手柄法兰，旋入升降块中，并拧紧。2.4升起摆杆并将调节螺杆插入摆杆的开口槽中，注意调节螺母应在摆杆的开口槽的下面。注意：手柄包装纸上的编号和车架体包装纸上的编号必须一致，以确保手柄与车架体配套。3、指状手柄三个位置（上升、中位、下降）的调节3.1若在中位打压时，叉架上升，应顺时针拧动调节螺杆上的调节螺母（见2.4中图片所示），或顺时针拧动调节螺钉,直至打压时，叉车不上升。3.2若在中位时叉架下降，逆时针拧动调节螺母或调节螺钉，直到叉架不下降为止。3.3当指状手柄在下降位置而货叉不下降时，顺时针拧动调节螺母或调节螺钉直到指状手柄在该位置时，货叉下降。然后根据3.1和3.2项检查中位的功能是否正常，以确保调节螺母以及调节螺钉在正确位置。3.4若在上升位置打压时叉架不上升，逆时针转到调节螺母或调节螺钉。直到该位置时打压叉架上升为止。然后依据3.1、3.1和3.3项检查下降以及中位的情况。4.润滑手动液压搬运车出库前除必须完成手柄与车架的连接并调试完成外，还得使用发动机润滑油或锂基润滑脂对各活动部位进行润滑。5.检验与试用对出库前完成上述步骤（2.安装、3.调试、4润滑）的车辆，需进行最后功能性的检验与试用，具体步骤如下：5.1上升检查---将指状手柄置于上升档（控制手柄在下部）时，手动打压手柄叉架应平稳上升，直至上升到最大限度。5.2下降检查---将指状手柄置于下降档（控制手柄在上部）时，此时货叉应平稳下降，松开控制手柄，货叉停止下降且手柄应自动回到中位。5.3中位检查---将指状手柄置于中位（控制手柄在中部）时，上下摆动手柄货叉应无动作，且手柄转向灵活。5.4车辆移动及转向检查---车辆无论载重或空载情况下，只要指状手柄位于中位，手柄应转向灵活、无卡滞，且车辆在平坦硬质地面移动时平稳顺畅、无异响。至此，即完成整辆手动搬运车的全面安装和调试，即可交付客户使用。备注：实际操作时若出现其它问题，无法通过以上步骤解决的，请及时反馈至技术服务部处理。说明：要求经公司出库的每一辆手动液压搬运车（除客户有其它要求外）出库前必须完成车辆的组装和调试，以确保客户收到车辆后即可立即使用。---物流部2013-5-7
