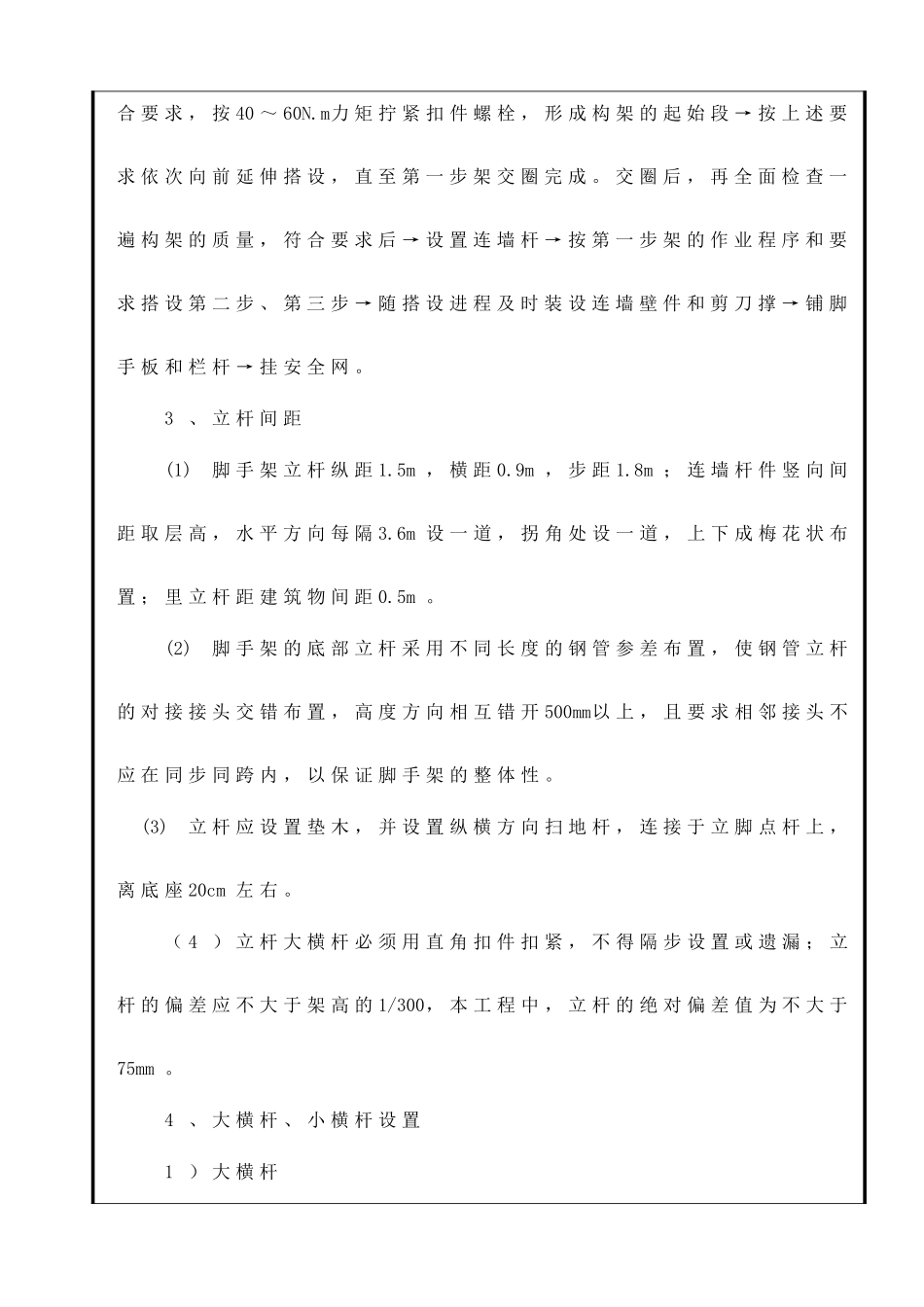

技术交底记录表式C2-1编号03-C2-016工程名称大连红星国际项目1#楼工程交底日期施工单位江苏苏南建筑安装工程有限公司分项工程名称交底摘要北侧双排落地脚手架搭设交底内容：（一）、落地式脚手架搭设工艺1、主杆基础和底座安装1#楼北侧二层以下双排落地式脚手架基础采用在回填土上浇筑混凝土进行硬化处理，混凝土硬化厚度10cm，砼强度等级不小于C15。地基承载能力能够满足外脚手架的搭设要求。同时落地式脚手架立杆底需垫置150×150×50mm的垫板。脚手架基础必须设有良好的排水系统，防止雨水浸泡基础，引起脚手架倾覆。排水沟采用MU10灰砂砖、M5水泥砂浆砌筑，沟内用1:3水泥砂浆抹光，排水沟宽度300，深度为100～300，按2％排水坡度放坡。2、钢管落地脚手架搭设作业流程放置纵向扫地杆→自角部起依次向两边竖立底立杆，底端与纵向扫地杆扣接固定后、装设横向扫荡地杆并与立杆固定（应吊线确保立杆垂直），每边竖起3～4根立杆后，即装设第一步纵向平杆（与立杆扣接固定）和小横杆（与大横杆扣接固定）、校正立杆垂直和横杆水平使符合要求，按40～60N.m力矩拧紧扣件螺栓，形成构架的起始段→按上述要求依次向前延伸搭设，直至第一步架交圈完成。交圈后，再全面检查一遍构架的质量，符合要求后→设置连墙杆→按第一步架的作业程序和要求搭设第二步、第三步→随搭设进程及时装设连墙壁件和剪刀撑→铺脚手板和栏杆→挂安全网。3、立杆间距(1)脚手架立杆纵距1.5m，横距0.9m，步距1.8m；连墙杆件竖向间距取层高，水平方向每隔3.6m设一道，拐角处设一道，上下成梅花状布置；里立杆距建筑物间距0.5m。(2)脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开500mm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。(3)立杆应设置垫木，并设置纵横方向扫地杆，连接于立脚点杆上，离底座20cm左右。（4）立杆大横杆必须用直角扣件扣紧，不得隔步设置或遗漏；立杆的偏差应不大于架高的1/300，本工程中，立杆的绝对偏差值为不大于75mm。4、大横杆、小横杆设置1）大横杆(1)大横杆在脚手架高度方向的间距1.8m，接头处连接用对接扣件，与立杆连接用直角扣件，以便立网挂设，相邻步架的大横杆应交错布置于立杆里侧和外侧，以减少立干偏心受力情况且每侧外伸长度为150mm。（2）上下横杆的的接长位置应错开布置在不同的立杆纵距中，与相近立杆的距离不大于纵距的三分之一；同一排大横杆的水平偏差不大于该片脚手架的总长度的1/250，且不大于50mm；(3)外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆上，以形成空间结构整体受力。2)小横杆(1)小横杆应贴近立杆布置间距1.5m，用直角扣件与大横杆扣紧。在立杆之间可根据需要加设小横杆，但在任何情况下均不得拆除贴近立杆的小横杆。(2)上下层小横杆应沿立杆左右布置，并在两立杆间根据需要设1-2根小横杆，随着架子的搭高不得拆除贴近立杆的小横杆。(3)小横杆搭设必须长度一致，不得参差不齐，外立面感观效果好5、剪刀撑(1)剪刀撑在外侧立面整个长度和高度连续设置，斜杆与地面的倾角按45度—60度控制。每道剪刀撑宽度不小于4跨。剪刀撑斜杆的增长采用搭接，搭接长度不小于1.5m，不得少于三个旋转扣件，且与之相交的立杆，横向横杆必须连接。（2）剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。6、脚手板、脚手片的铺设要求(1)脚手架里排立杆与结构层之间应铺设木板：板宽为250mm，里外立杆间应满铺脚手板，无探头板。(2)满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施。(3)脚手片须用14#铁丝双股并联绑扎，不少于4点，要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。7、防护棚的搭投为了保证在施工过程中材料运输，施工人员出入现场的安全，必须在电梯、施工人员经过的拟建筑物边搭设防护棚。本工程的防护棚按下图的要求进行搭设。8、连墙件（1）每层设连墙杆，连墙杆采用架管抱柱的方式和墙或梁上埋设钢管预埋件方式连接，连墙杆按两步三...
