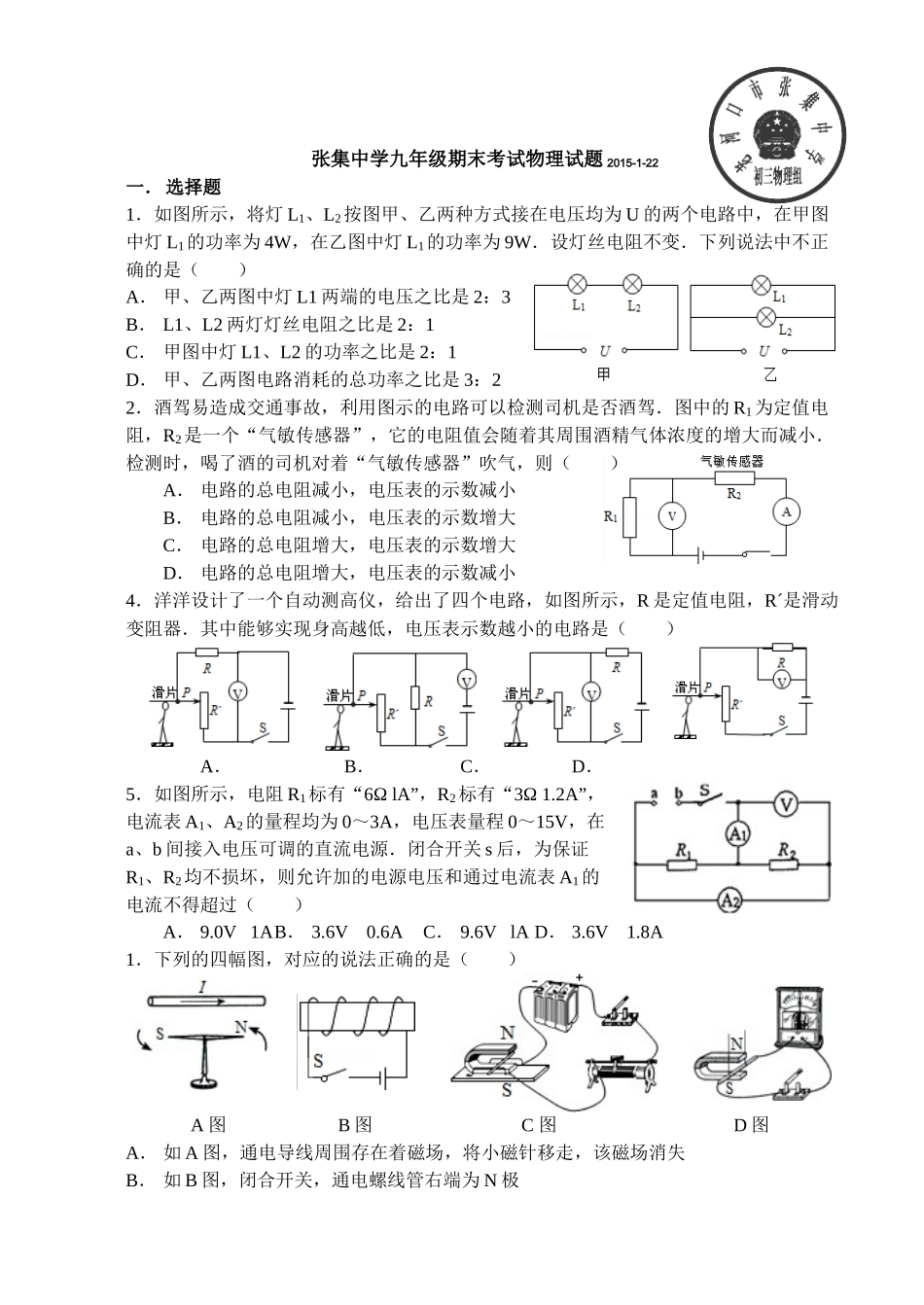

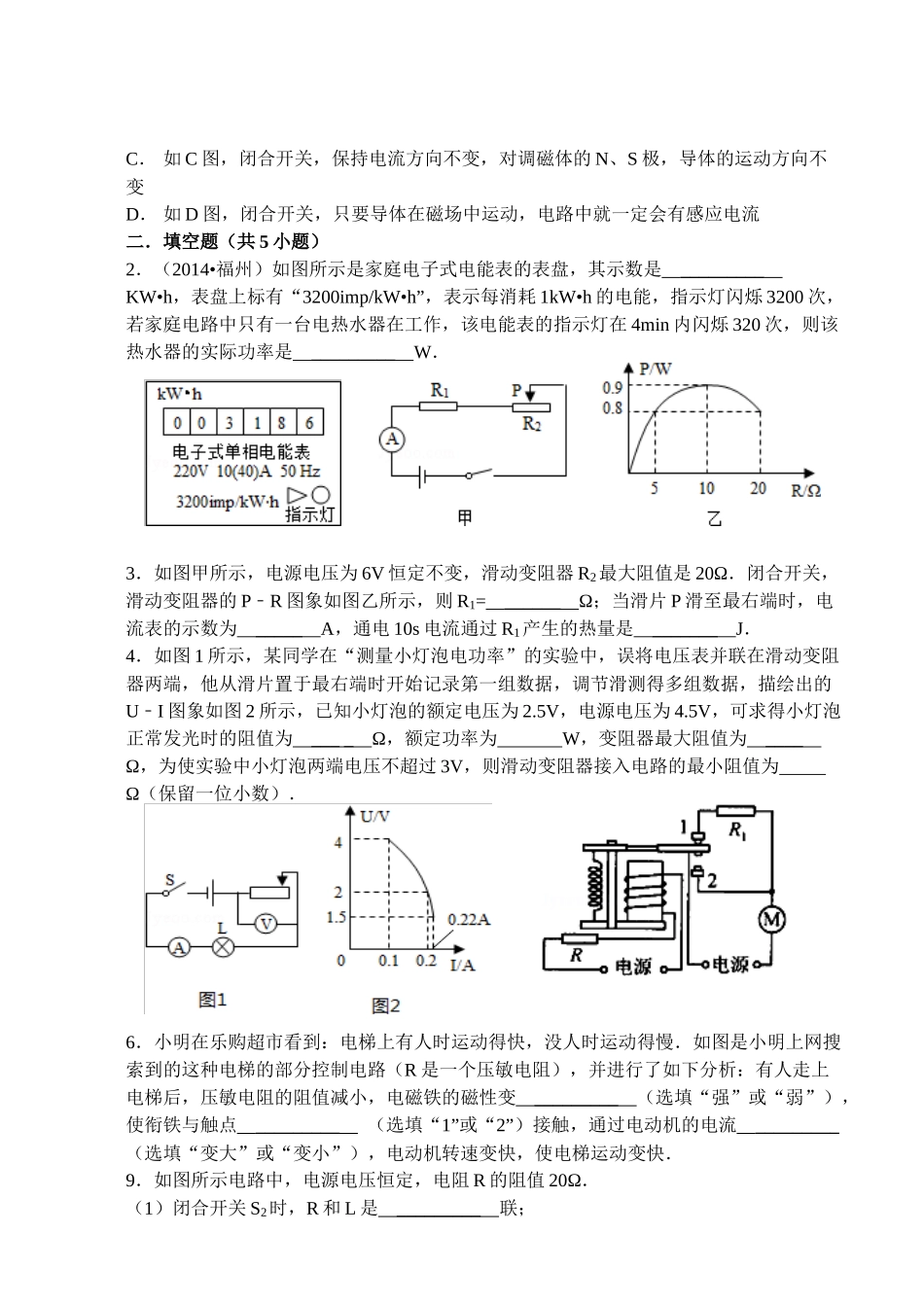

张集中学九年级期末考试物理试题2015-1-22一．选择题1．如图所示，将灯L1、L2按图甲、乙两种方式接在电压均为U的两个电路中，在甲图中灯L1的功率为4W，在乙图中灯L1的功率为9W．设灯丝电阻不变．下列说法中不正确的是（）A．甲、乙两图中灯L1两端的电压之比是2：3B．L1、L2两灯灯丝电阻之比是2：1C．甲图中灯L1、L2的功率之比是2：1D．甲、乙两图电路消耗的总功率之比是3：22．酒驾易造成交通事故，利用图示的电路可以检测司机是否酒驾．图中的R1为定值电阻，R2是一个“气敏传感器”，它的电阻值会随着其周围酒精气体浓度的增大而减小．检测时，喝了酒的司机对着“气敏传感器”吹气，则（）A．电路的总电阻减小，电压表的示数减小B．电路的总电阻减小，电压表的示数增大C．电路的总电阻增大，电压表的示数增大D．电路的总电阻增大，电压表的示数减小4．洋洋设计了一个自动测高仪，给出了四个电路，如图所示，R是定值电阻，R´是滑动变阻器．其中能够实现身高越低，电压表示数越小的电路是（）A．B．C．D．5．如图所示，电阻R1标有“6ΩlA”，R2标有“3Ω1.2A”，电流表A1、A2的量程均为0～3A，电压表量程0～15V，在a、b间接入电压可调的直流电源．闭合开关s后，为保证R1、R2均不损坏，则允许加的电源电压和通过电流表A1的电流不得超过（）A．9.0V1AB．3.6V0.6AC．9.6VlAD．3.6V1.8A1．下列的四幅图，对应的说法正确的是（）A图B图C图D图A．如A图，通电导线周围存在着磁场，将小磁针移走，该磁场消失B．如B图，闭合开关，通电螺线管右端为N极C．如C图，闭合开关，保持电流方向不变，对调磁体的N、S极，导体的运动方向不变D．如D图，闭合开关，只要导体在磁场中运动，电路中就一定会有感应电流二．填空题（共5小题）2．（2014•福州）如图所示是家庭电子式电能表的表盘，其示数是_________KW•h，表盘上标有“3200imp/kW•h”，表示每消耗1kW•h的电能，指示灯闪烁3200次，若家庭电路中只有一台电热水器在工作，该电能表的指示灯在4min内闪烁320次，则该热水器的实际功率是_________W．3．如图甲所示，电源电压为6V恒定不变，滑动变阻器R2最大阻值是20Ω．闭合开关，滑动变阻器的PR﹣图象如图乙所示，则R1=______Ω；当滑片P滑至最右端时，电流表的示数为_____A，通电10s电流通过R1产生的热量是_______J．4．如图1所示，某同学在“测量小灯泡电功率”的实验中，误将电压表并联在滑动变阻器两端，他从滑片置于最右端时开始记录第一组数据，调节滑测得多组数据，描绘出的UI﹣图象如图2所示，已知小灯泡的额定电压为2.5V，电源电压为4.5V，可求得小灯泡正常发光时的阻值为____Ω，额定功率为W，变阻器最大阻值为____Ω，为使实验中小灯泡两端电压不超过3V，则滑动变阻器接入电路的最小阻值为Ω（保留一位小数）．6．小明在乐购超市看到：电梯上有人时运动得快，没人时运动得慢．如图是小明上网搜索到的这种电梯的部分控制电路（R是一个压敏电阻），并进行了如下分析：有人走上电梯后，压敏电阻的阻值减小，电磁铁的磁性变_________（选填“强”或“弱”），使衔铁与触点_________（选填“1”或“2”）接触，通过电动机的电流_________（选填“变大”或“变小”），电动机转速变快，使电梯运动变快．9．如图所示电路中，电源电压恒定，电阻R的阻值20Ω．（1）闭合开关S2时，R和L是_________联；（2）在对S1和S2进行闭合或断开的各种操作中，电流表可读得0.5A和0.3A两个值，那么电源电压U=_________V，灯泡电阻RL=_________Ω（灯泡电阻不随温度变化）．三、实验题在“测定小灯泡的电功率”的实验中，选用如图甲所示的器材，其中电源电压为6V，小灯泡额定电压为2.5V（灯丝电阻约为12Ω）．（1）为能顺利完成该实验探究，下列两种规格的滑动变阻器应选用_________．A．“10Ω0.5A”的滑动变阻器B．“20Ω0.5A”的滑动变阻器（2）如图1所示是他连接的实验电路，其中有一根导线连接错误．请你在错误的导线上画“×”，并用笔画线代替导线画出正确的导线．（3）连接电路时，开关应_________，闭合开关前，应将图甲中所示的滑动变阻器的滑片滑到_________端（选填：“A”或“B”）．（4）闭合开...
