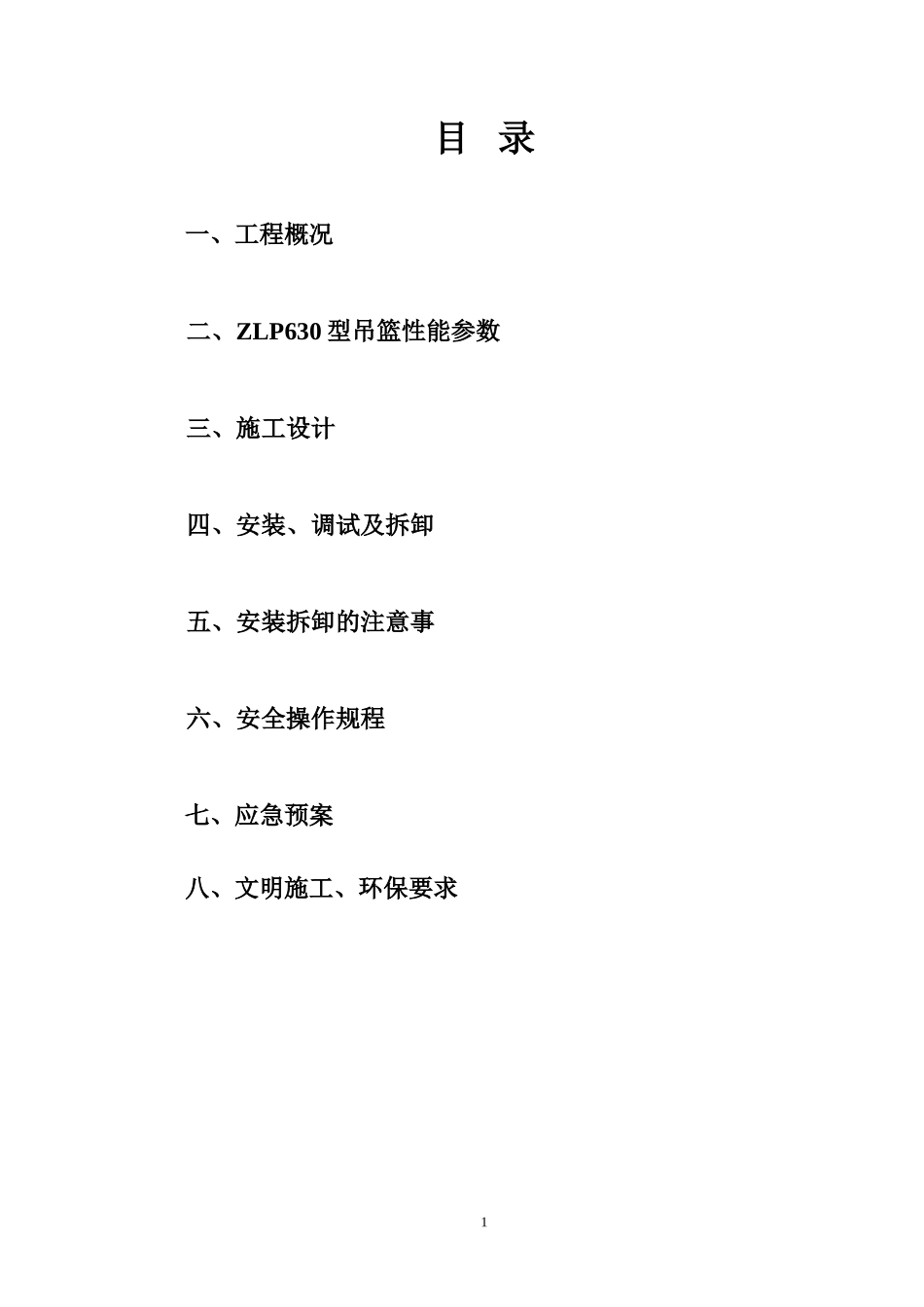

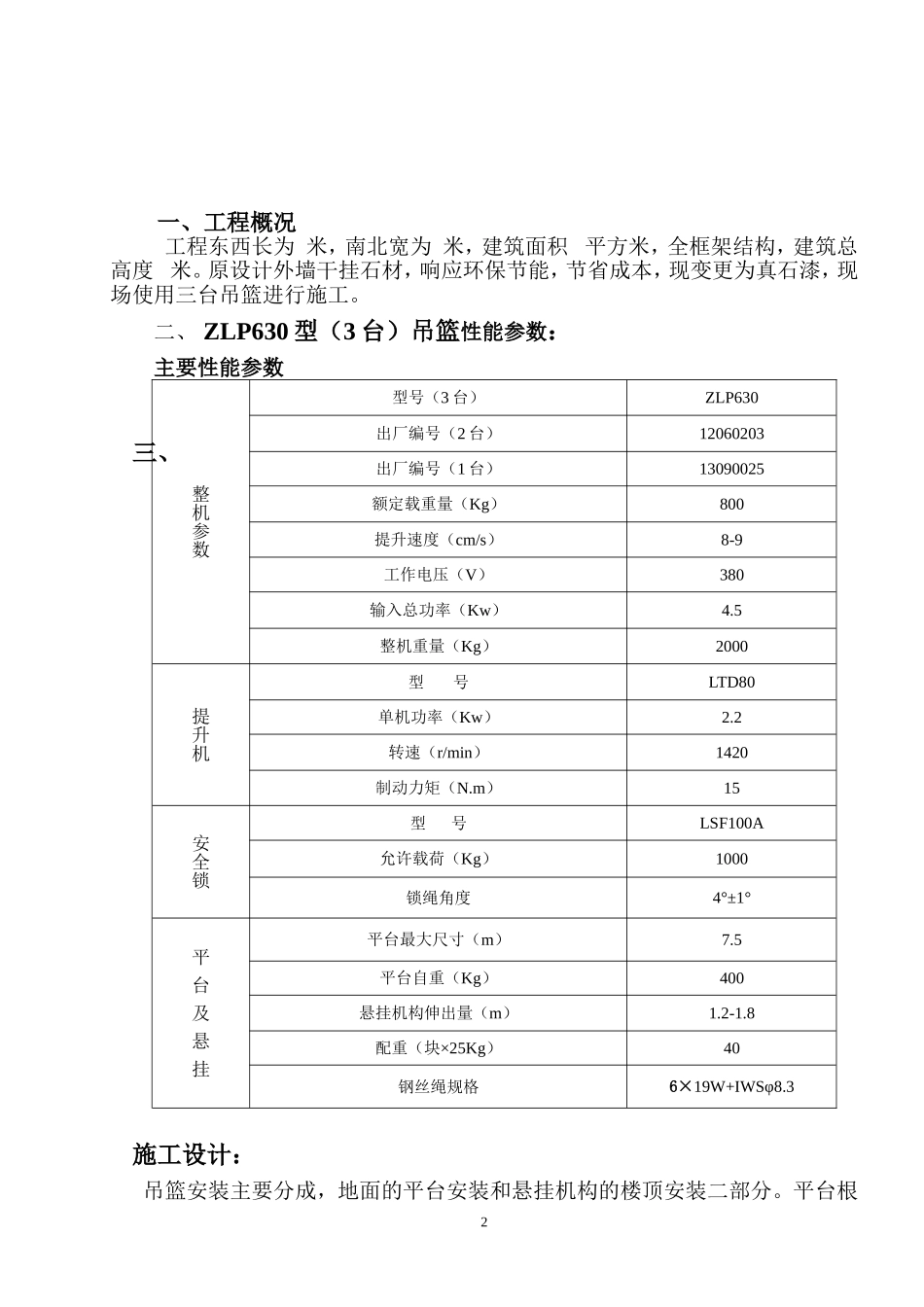

目录一、工程概况二、ZLP630型吊篮性能参数三、施工设计四、安装、调试及拆卸五、安装拆卸的注意事六、安全操作规程七、应急预案八、文明施工、环保要求1一、工程概况工程东西长为米,南北宽为米,建筑面积平方米,全框架结构,建筑总高度米。原设计外墙干挂石材,响应环保节能,节省成本,现变更为真石漆,现场使用三台吊篮进行施工。二、ZLP630型(3台)吊篮性能参数:主要性能参数三、施工设计:吊篮安装主要分成,地面的平台安装和悬挂机构的楼顶安装二部分。平台根整机参数型号(3台)ZLP630出厂编号(2台)12060203出厂编号(1台)13090025额定载重量(Kg)800提升速度(cm/s)8-9工作电压(V)380输入总功率(Kw)4.5整机重量(Kg)2000提升机型号LTD80单机功率(Kw)2.2转速(r/min)1420制动力矩(N.m)15安全锁型号LSF100A允许载荷(Kg)1000锁绳角度4°±1°平台及悬挂平台最大尺寸(m)7.5平台自重(Kg)400悬挂机构伸出量(m)1.2-1.8配重(块×25Kg)40钢丝绳规格6×19W+IWSφ8.32据轴与轴之间的距离,安装相应长度的平台即可。悬挂机构则需根据不同的屋面结构来组织安排,本工程吊篮悬挂机构具体安装设计如下:1、本楼北立面B~12轴-B~18轴,采用标准的悬挂机构安装方法在6层楼面进行安装。北立面由东向西开始安装吊篮,工作平台为6米,2、本楼南立面B~12轴-B~18轴将分别6层楼面进行安装方法如下:(1)此部位由于女儿墙高,悬挂机构架在女儿墙上,后支架架在楼层面上。工作平台为6米。3、东立面B~E轴-B~C轴,采用标准的悬挂机构安装方法在6层楼面进行安装,工作平台为6米。4、西立面B~E轴-B~C轴此部位由于女儿墙高,悬挂机构架在女儿墙上,后支架架在楼层面上。B~E轴-B~C轴采用标准的悬挂机构安装方法在6层楼面进行安装,工作平台为6米。(2)工作面的悬挂机构安装可参照以下A处的安装方法,5、根据工作面宽度和悬挂机构的间距不同,可选用2.5m、5m、6m、7.5m的吊篮。四、安装、调试及拆卸:安装、调试及拆卸人员具有上岗证书。1、安装前的准备工作进场后,按照吊篮组件清单,清点各零部件的数量。2、悬挂机构的安装、调试(1)将三角架支架与前底座用螺栓固定,插杆装入竖套管内,根据墙体结构,插杆的高度在1.15~1.65米的范围内调节,用螺栓固定,完成前座安装。(2)将配重支座装入后底座并用开口销固定,后座支柱与后底座用螺栓固定,插杆装入后座支柱内,插杆的高度与前座平齐,用螺栓固定,完成后座安装。(3)将前梁、后梁分别装入前座、后座的插杆套管内,用中梁将前梁、后梁套连,并根据现场情况选定前梁的悬伸及前座、后座间的距离,将上支柱放置于前座的插杆套管上。连接套置于后座的插杆套管上,用螺栓固定,支架细装完毕。(4)将加强钢丝绳一端与前梁连接套固定,装钢丝绳夹并拧紧,另一端经上支柱绳轮、后座连接套与索具螺旋扣固定,调节螺旋扣螺杆,使加强钢丝绳绷紧。(5)将工作钢丝绳、安全钢丝绳分别固定在钢丝绳吊板上(不能装错)。ZLP系列吊篮使用6×19W+1WS-8.3结构的钢丝绳(6)检查上述各部分的安装是否正确,尤其是钢丝绳夹是否按要求安装。确认无误后,将悬挂机构放置于工作位置,前吊板伸出作业墙60cm,两悬挂机构放置于工作位置,前吊板伸出作业墙60cm,两悬挂机构前吊板的间隙等于工作平台的长度。固定前后脚轮,配重平均放置在后座上。将工作、安全钢丝绳缓缓放下。(7)无论安装还是移位,悬挂机构必须满足抗倾覆安全系数K≥2。3(1)前梁、(2)(3)前支撑架、(4)中梁、(5)后梁(6)(7)后支撑架、(9)上支柱、(10)加强绳、(11)调节花篮配重重量W与配重点到支点o距离b的积不小于设计载荷F与其到支点o距离a的二倍。其中F包括工作平台、提升机、电器系统、钢丝绳、额定载荷、风压值等的总和。注:前梁伸出部分长度a通常为1.3~1.5米。最大伸出量不得大于1.8米,如果由于工作需要,前梁伸出长度大于1.5米时,必须采取相应的安全措施,相应地减少工作载荷或增加配重,保证倾覆安全系数不小于2。3、工作平台的安装、调试(1)将底板垫高200毫米以上放平,装上栏杆,将低的栏杆放于工作面的一侧,用螺栓固定。(2)安装架...
