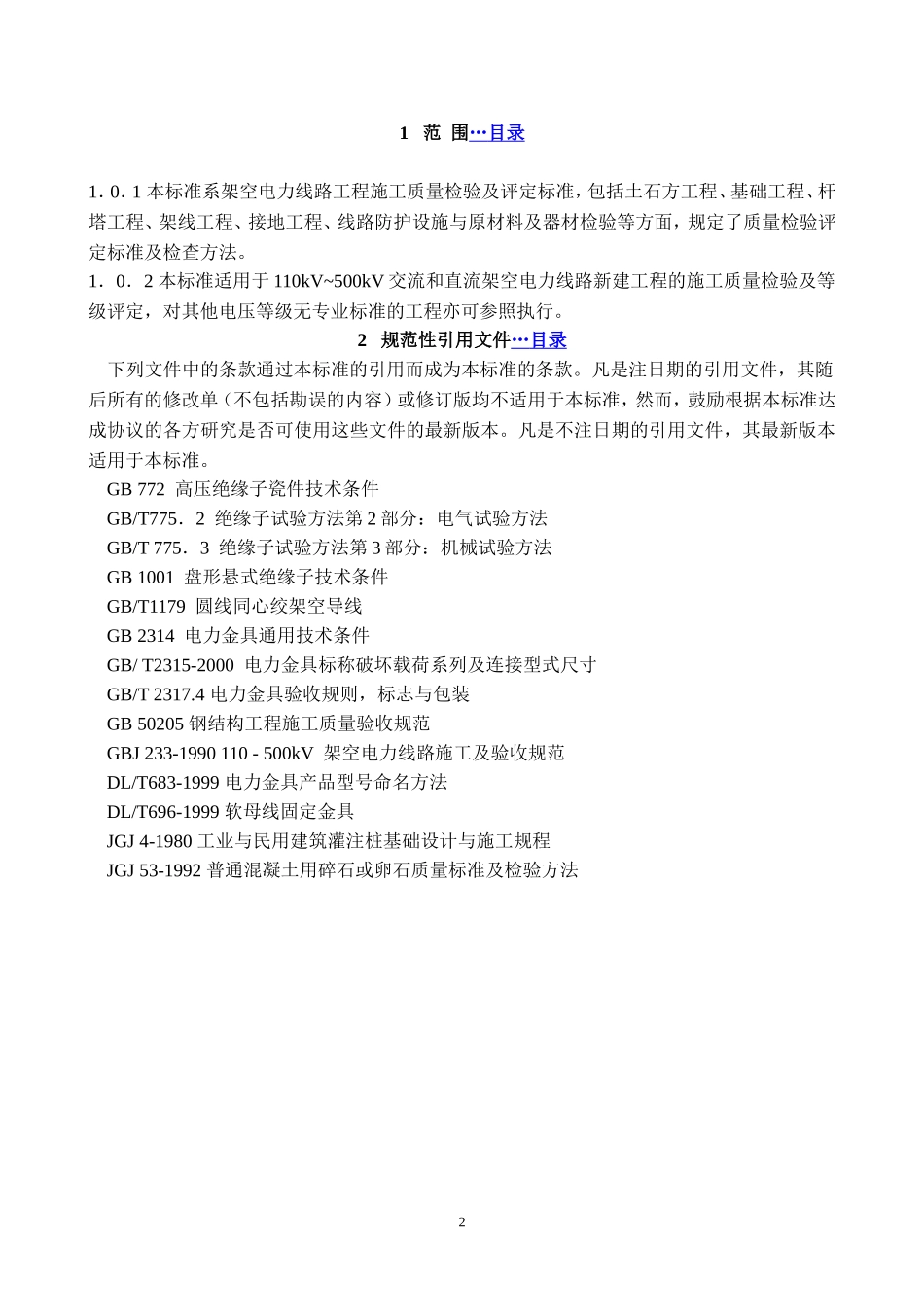

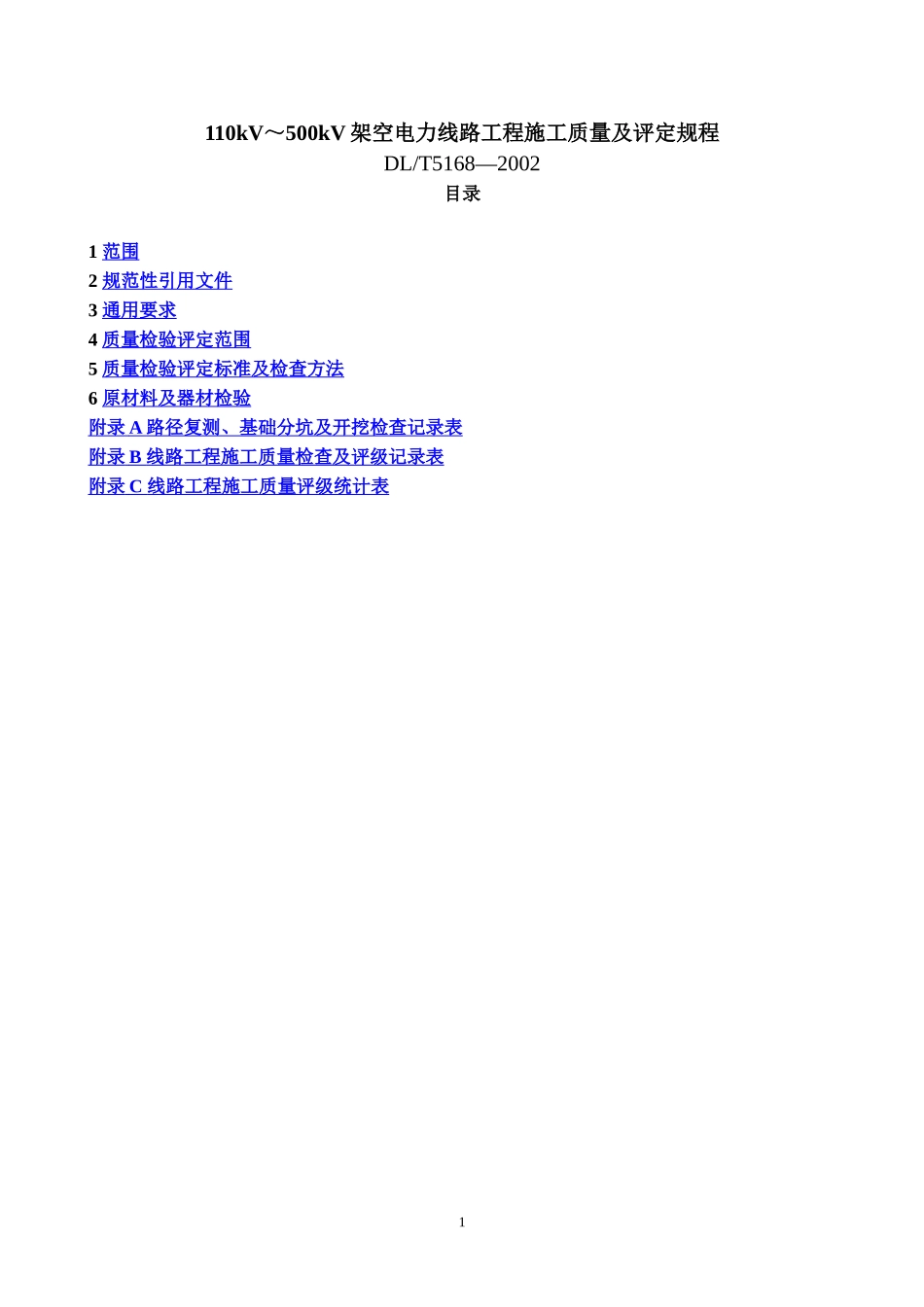

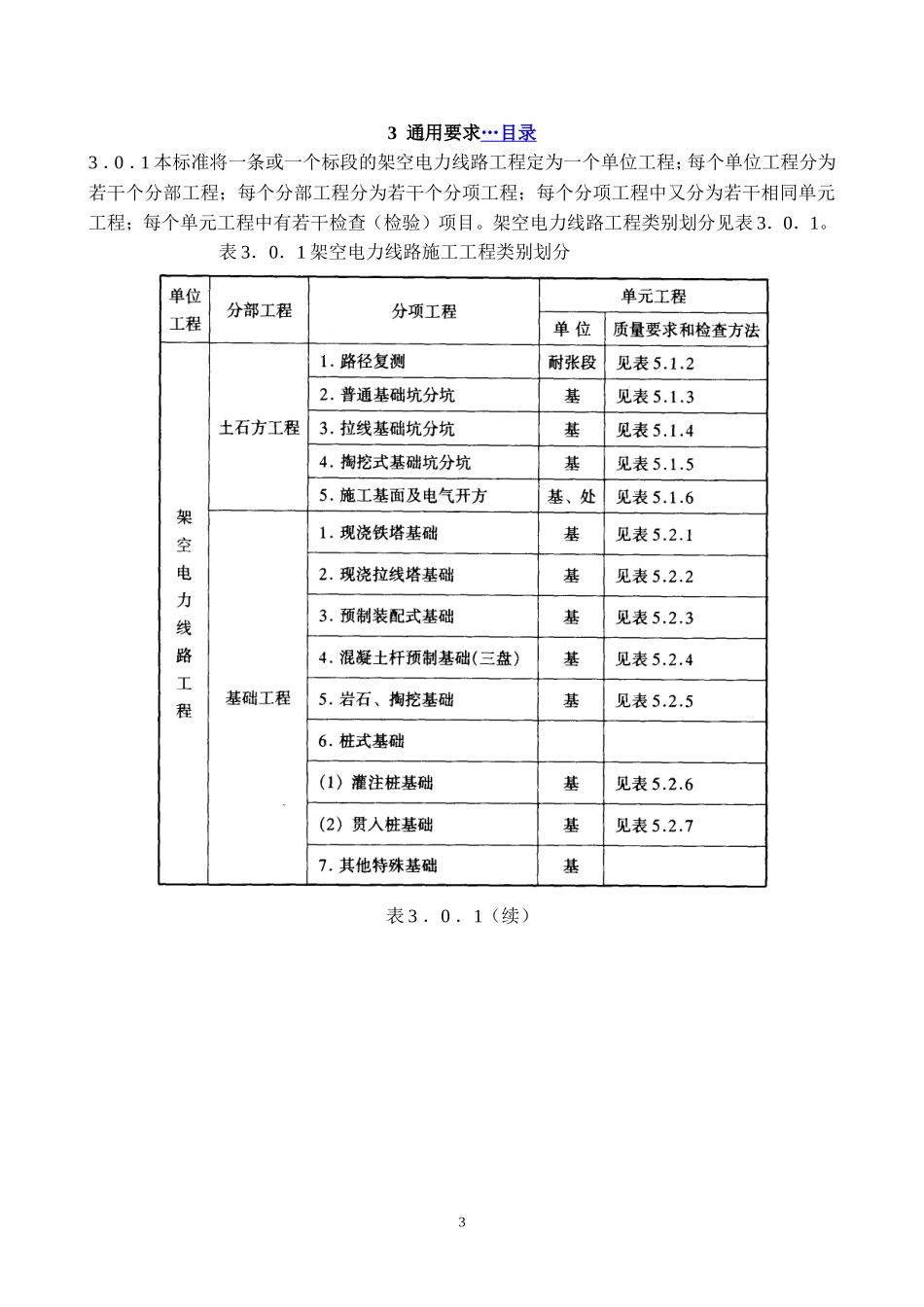

110kV～500kV架空电力线路工程施工质量及评定规程DL/T5168—2002目录1范围2规范性引用文件3通用要求4质量检验评定范围5质量检验评定标准及检查方法6原材料及器材检验附录A路径复测、基础分坑及开挖检查记录表附录B线路工程施工质量检查及评级记录表附录C线路工程施工质量评级统计表11范围…目录1．0．1本标准系架空电力线路工程施工质量检验及评定标准，包括土石方工程、基础工程、杆塔工程、架线工程、接地工程、线路防护设施与原材料及器材检验等方面，规定了质量检验评定标准及检查方法。1．0．2本标准适用于110kV~500kV交流和直流架空电力线路新建工程的施工质量检验及等级评定，对其他电压等级无专业标准的工程亦可参照执行。2规范性引用文件…目录下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB772高压绝缘子瓷件技术条件GB/T775．2绝缘子试验方法第2部分：电气试验方法GB/T775．3绝缘子试验方法第3部分：机械试验方法GB1001盘形悬式绝缘子技术条件GB/T1179圆线同心绞架空导线GB2314电力金具通用技术条件GB/T2315-2000电力金具标称破坏载荷系列及连接型式尺寸GB/T2317.4电力金具验收规则，标志与包装GB50205钢结构工程施工质量验收规范GBJ233-1990110-500kV架空电力线路施工及验收规范DL/T683-1999电力金具产品型号命名方法DL/T696-1999软母线固定金具JGJ4-1980工业与民用建筑灌注桩基础设计与施工规程JGJ53-1992普通混凝土用碎石或卵石质量标准及检验方法23通用要求…目录3．0．1本标准将一条或一个标段的架空电力线路工程定为一个单位工程；每个单位工程分为若干个分部工程；每个分部工程分为若干个分项工程；每个分项工程中又分为若干相同单元工程；每个单元工程中有若干检查（检验）项目。架空电力线路工程类别划分见表3．0．1。表3．0．1架空电力线路施工工程类别划分表3．0．1（续）33.0.2检查（检验）项目分类原因：检查（检验）项目分为：关键项目、重要项目、一般项目与外观项目。关键项目：系指影响工程性能、强度、安全性和可靠性的且不易修复和处理的项目。重要项目：系指影响工程结构及尺寸但可修补和返工处理的项目。一般项目：系指一般不影响施工安装和运行安全的项目。外观项目：系指显示工艺水平、环境协调及羊观的项目。3.0.3施工质量评定标准是按单元工程、分项工程、分部工程、单位工程制定的，均分为优良、合格与不合格三个等级．具体规定为：1单元工程。1)优良级：·关键项目必须100%符合本标准的优良级标准；·重要项目、一般项目和外观项目必须100%达到本标准的合格级标准；·全部检查项目中有80％及以上达到优良级标准。2）合格级：·关键项目、重要项目、外观项目检查中达到优良级标准者不及80％，但必须100％地达到合格级标准；·一般项目中，如有一项未能达到本标准合格级规定，但不影响使用者，可评为合格级。3）不合格级：关键项目、重要项目、外观检查项目中有一项或一般检查项目有两项及以上未达到本标准合格级规定者。42分项工程。1)优良级。该分项工程中单元工程100%达到合格级标准，且检查（检验）项目优良级数达到该分项工程中检查（检验）项目总数的80％及以上者。2)合格级。该分项工作中单元工程100％达到合格级标准者。3)不合格级。分项工程中有一个及以上单元工程未达到合格级标准者。3分部工程。1)优良级。分部工程中分项工程100%合格，并有80%及以上达到优良级，且分部工程中的检查（检验）项目优良级数目达到该分部工程中检查（检验）项目总数的80％及以上者。2)合格级。分部工程中分项工程100%达到合格级标准者。3)不合格级。分部工程中有一个及以上单元工程未达到合格级标准者。4单位工程。1)优良级。单位工程中分部工程100%合格，并有80%达到优良级标准，且单位工程中总的检查（检验）项目优良数达到该单位工程中检查（检验）项目总数的80%及以上者。2)合格级。单位工程中分部工程100%达到合格级标...
