电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

金属热处理8 钢的退火VIP免费

金属热处理8 钢的退火_第1页
1/25
金属热处理8 钢的退火_第2页
2/25
金属热处理8 钢的退火_第3页
3/25

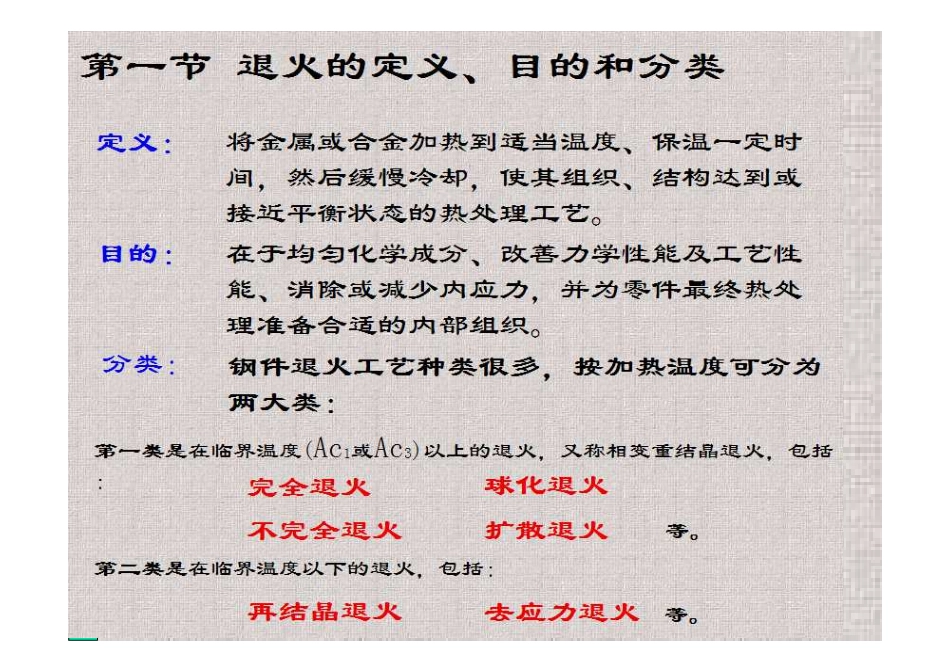

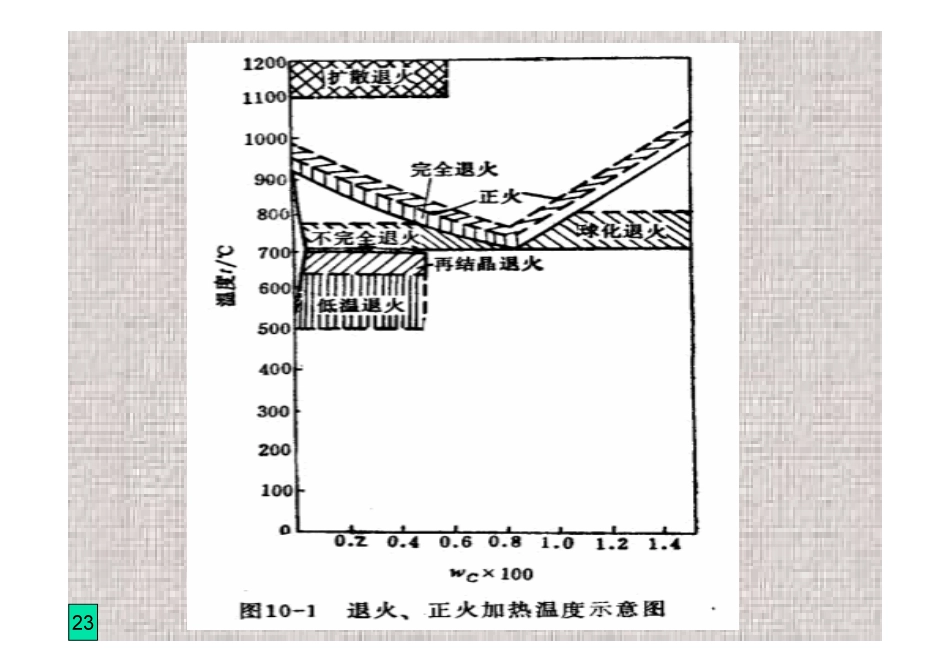

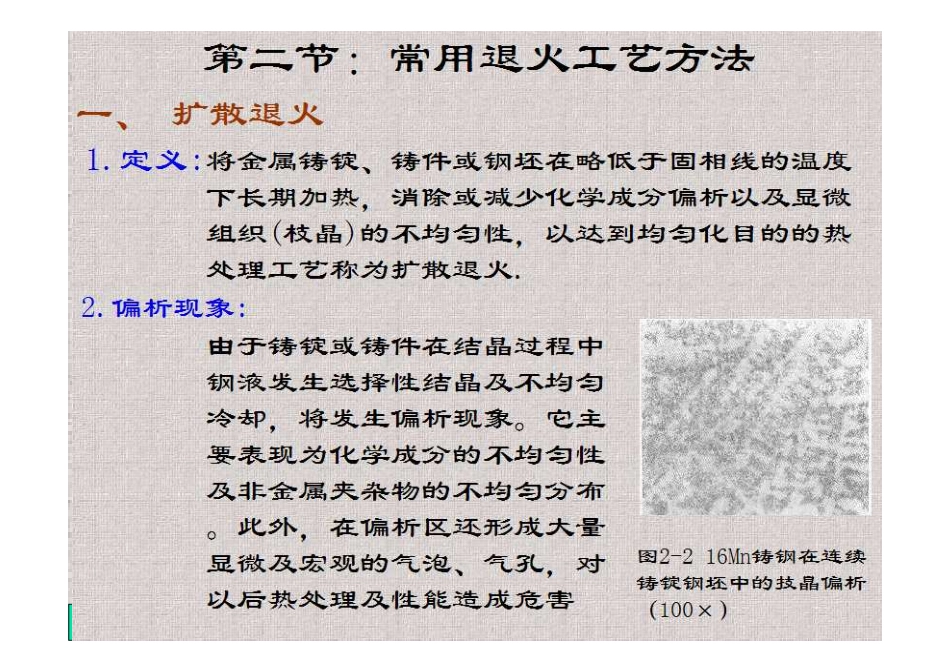

23223323423523623扩散处理的结果扩散处理的结果扩散处理的结果扩散处理的结果�退火后退火后退火后退火后,,,,奥氏体晶粒十分粗大奥氏体晶粒十分粗大奥氏体晶粒十分粗大奥氏体晶粒十分粗大,,,,→→→→补充一次完全退火补充一次完全退火补充一次完全退火补充一次完全退火。。。。�压力加工的铸件压力加工的铸件压力加工的铸件压力加工的铸件,,,,不必补充一次不必补充一次不必补充一次不必补充一次完全退火完全退火完全退火完全退火。。。。�铜合金的扩散温度铜合金的扩散温度铜合金的扩散温度铜合金的扩散温度700----950℃℃℃℃铝合金的扩散温度铝合金的扩散温度铝合金的扩散温度铝合金的扩散温度400----500℃℃℃℃72382392310231123�一般热轧钢材由于终轧温度较高一般热轧钢材由于终轧温度较高一般热轧钢材由于终轧温度较高一般热轧钢材由于终轧温度较高,,,,轧后冷却速度不轧后冷却速度不轧后冷却速度不轧后冷却速度不一一一一,,,,组织性能不均匀组织性能不均匀组织性能不均匀组织性能不均匀,,,,内应力较大内应力较大内应力较大内应力较大,,,,硬度偏高硬度偏高硬度偏高硬度偏高,,,,冷拉冷拉冷拉冷拉时容易产生拉伤时容易产生拉伤时容易产生拉伤时容易产生拉伤,,,,易折断易折断易折断易折断。。。。�所以冷拉前应进行退火所以冷拉前应进行退火所以冷拉前应进行退火所以冷拉前应进行退火((((正火正火正火正火),),),),使硬度保持在使硬度保持在使硬度保持在使硬度保持在207----255HB。。。。�中碳钢中碳钢中碳钢中碳钢,,,,合金结构钢合金结构钢合金结构钢合金结构钢,,,,弹簧钢及易切钢等弹簧钢及易切钢等弹簧钢及易切钢等弹簧钢及易切钢等,,,,冷拉前进冷拉前进冷拉前进冷拉前进行完全退火行完全退火行完全退火行完全退火。。。。�工艺工艺工艺工艺::::加热温度加热温度加热温度加热温度::::AC3+(20-30℃℃℃℃)�加热速度加热速度加热速度加热速度100----120℃℃℃℃/h�保温时间保温时间保温时间保温时间::::每吨装炉量不超过每吨装炉量不超过每吨装炉量不超过每吨装炉量不超过1h,,,,随炉冷却至随炉冷却至随炉冷却至随炉冷却至600℃℃℃℃出炉空冷出炉空冷出炉空冷出炉空冷。。。。�冷却速度冷却速度冷却速度冷却速度::::高合金钢及尺寸较大的锻坯则取高合金钢及尺寸较大的锻坯则取高合金钢及尺寸较大的锻坯则取高合金钢及尺寸较大的锻坯则取20----50℃℃℃℃/h,,,,马氏体不锈钢则常取马氏体不锈钢则常取马氏体不锈钢则常取马氏体不锈钢则常取15----20℃℃℃℃/h。。。。1223132314231523162317231823192320232123等温球化退火工艺等温球化退火工艺等温球化退火工艺等温球化退火工艺A.无网状碳化物无网状碳化物无网状碳化物无网状碳化物b.有网状碳化物有网状碳化物有网状碳化物有网状碳化物2223高速钢快速球化退火2323余热退火利用锻造或轧制后工利用锻造或轧制后工利用锻造或轧制后工利用锻造或轧制后工件的余热件的余热件的余热件的余热,,,,立即进立即进立即进立即进行加热退火的热处行加热退火的热处行加热退火的热处行加热退火的热处理工艺理工艺理工艺理工艺必须控制终锻必须控制终锻必须控制终锻必须控制终锻((((轧轧轧轧))))温度温度温度温度,,,,若高于钢的若高于钢的若高于钢的若高于钢的临界点临界点临界点临界点,,,,则余热起则余热起则余热起则余热起不到细化晶粒的作不到细化晶粒的作不到细化晶粒的作不到细化晶粒的作用用用用!!!!24232523

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

金属热处理8 钢的退火

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
