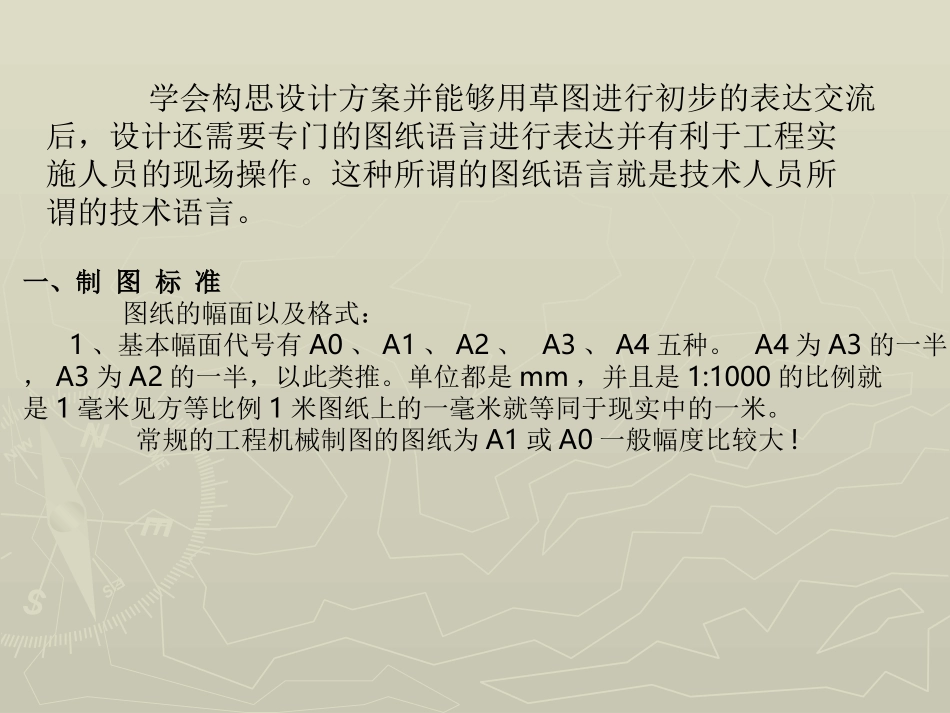

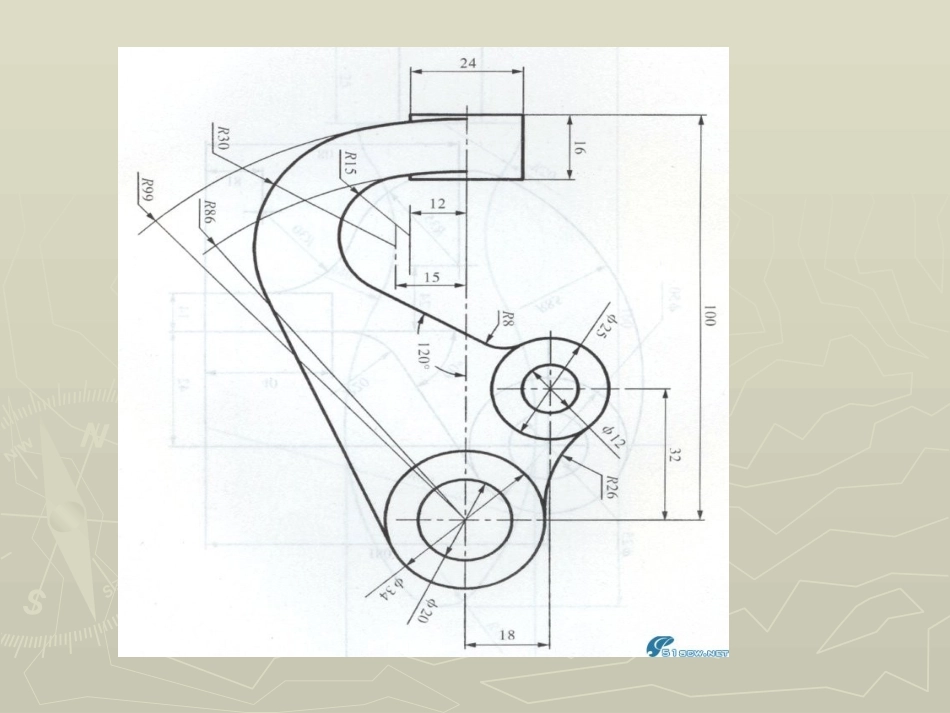

第三章体验设计实践第三节设计的表达和交流王强学会构思设计方案并能够用草图进行初步的表达交流后，设计还需要专门的图纸语言进行表达并有利于工程实施人员的现场操作。这种所谓的图纸语言就是技术人员所谓的技术语言。一、制图标准图纸的幅面以及格式：1、基本幅面代号有A0、A1、A2、A3、A4五种。A4为A3的一半，A3为A2的一半，以此类推。单位都是mm，并且是1:1000的比例就是1毫米见方等比例1米图纸上的一毫米就等同于现实中的一米。常规的工程机械制图的图纸为A1或A0一般幅度比较大!二、字体的要求对于图纸当中的字体要求是非常严格的，因为图纸并不是单纯的画出来就可以了，上边标注的字体应该严格按照要求写成标准的仿宋体或者是宋体就可以了，字母及数字一般写成斜体（标注75°角）。但是如果空间足够就没有必要专门的进行写成斜体或者将字体偏大，在常规的设计图纸中我们常常是用字体的大小来表示具体的各个部件的不同位置的不同作用，字体大的表示大件部位，字体小的标识内部构件或者是部分构件的标识。三、比例比例是图纸上标注的非常的重要的信息要素，它规定了图形与实物要素的线性尺寸之比。比例的严格规定是N:M其中M是代表实际尺寸的大小，N代表图纸尺寸的大小。以课本教材为例可以实际查看一下。四、图线绘制机械图以及其它图形的时候都有各种各样的图线，国标规定的各种表示图线具有不同的用途！五、尺寸标注1、尺寸的三大要素：尺寸界线、尺寸线（包括箭头）、尺寸数字（包括必要的符号和字母）三要素组成。⑴尺寸界线尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出。也可利用轮廓线、轴线或对称中心线作尺寸界线，图2.1.5-2尺寸界线一般应与尺寸线垂直，当尺寸界线贴近轮廓线时，允许尺寸界线与尺寸线倾斜,如图2.1.5-3所示。⑵尺寸线尺寸线用细实线绘制，其终端可以有下列两种形式。a.箭头:适用于各类图样，如图2.1.5-4（a）所示。b.斜线:常用于土建类图样,如图2.1.5-4（b）所示。(a)(b)图2.1.5-4注意：①一般情况下，同一张图样中只能采用一种尺寸终端形式。②尺寸线的终端采用斜线形式时，尺寸线与尺寸界线必须相互垂直。③尺寸线必须单独画出，不能用其它图线代替，也不能与其它图线重合或画在其延长线上。请思考：图2.1.5-5中左面的图尺寸线画法有哪些错误？图2.1.5-5图2.1.5-6⑶尺寸值??线性尺寸的值一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处。线性尺寸值的方向，有两种方法注写，如图2.1.5-7所示。(a)尺寸数字注写方法一：尺寸值应按左图所示的方向注写，并尽可能避免在图示30°范围内标注尺寸，当无法避免时可按右图的形式标注(b)尺寸值注写方法二：对于非水平方向的尺寸，其值也可水平地注写在尺寸线的中断处。注意：①一般应采用图2.1.5-7(a)所示的第一种方法注写。②在一张图样中，应尽可能采用一种方法注写。2.1.5.3各类尺寸注法⑴线性尺寸标注线性尺寸时应注意（参见图2.1.5-2）：①尺寸线必须与所标注的线段平行。②两平行的尺寸线之间应留有充分的空隙，以便填写尺寸数字。③标注两平行的尺寸应遵循“小尺寸在里，大尺寸在外”的原则。⑵圆与圆弧尺寸圆与圆弧尺寸的标注方法见图2.1.5-8所示：①标注整圆或大半圆的非整圆时，尺寸线要通过圆心，以圆周轮廓线为尺寸界线，尺寸数字前加注直径符号“”。②标注小于或等于半圆时，应在尺寸数字前加注半符号“R”。③当圆弧的半径过大或在图纸范围内无法标注其圆心位置时可采用折线形式，若圆心位置不需注明则尺寸线可只画靠近箭头的一段。二、绘图工具及其用品（一）常用绘图工具及用法常用的绘图工具有丁字尺、三角板、圆规、分规、比例尺、曲线板、墨线笔等。—、常用绘图工具（1）（图板）画图时，需将图纸平铺在图纸上，所以，图板的表面必须平整、光洁、且富有弹性。图板的左侧边称为导边，必须平直。常用的图板规格有0号、1号和二号三种。（2）丁字尺丁字尺主要用于画水平线，它由尺头和尺身组成。尺头和尺身的连接处必须牢固，尺头的内侧边与尺身的上边（称为工作边）必须垂直。使用时，用左手扶住尺头，将尺头的内侧边紧贴图板的导边，上下移动丁字尺，自左向...
