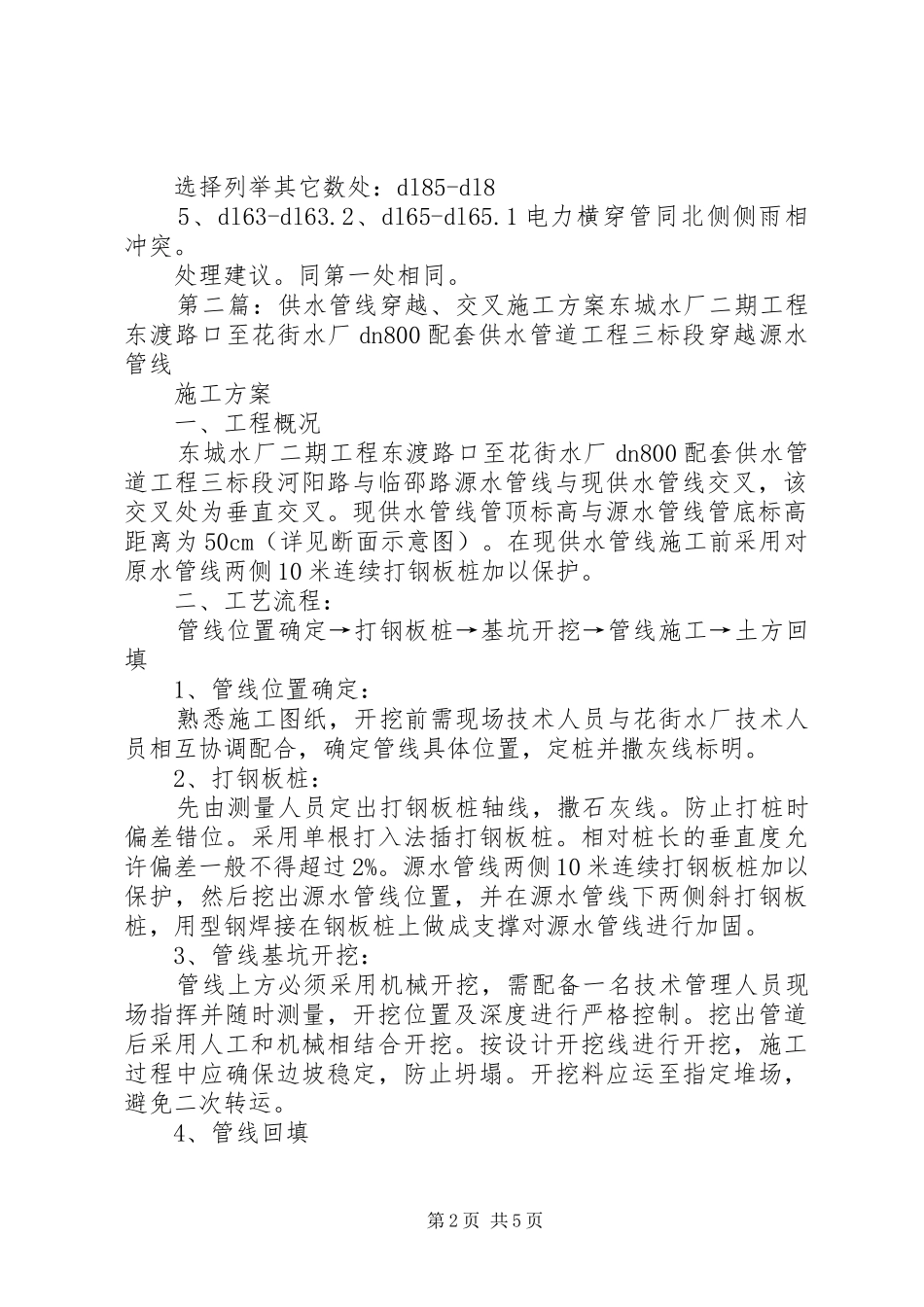

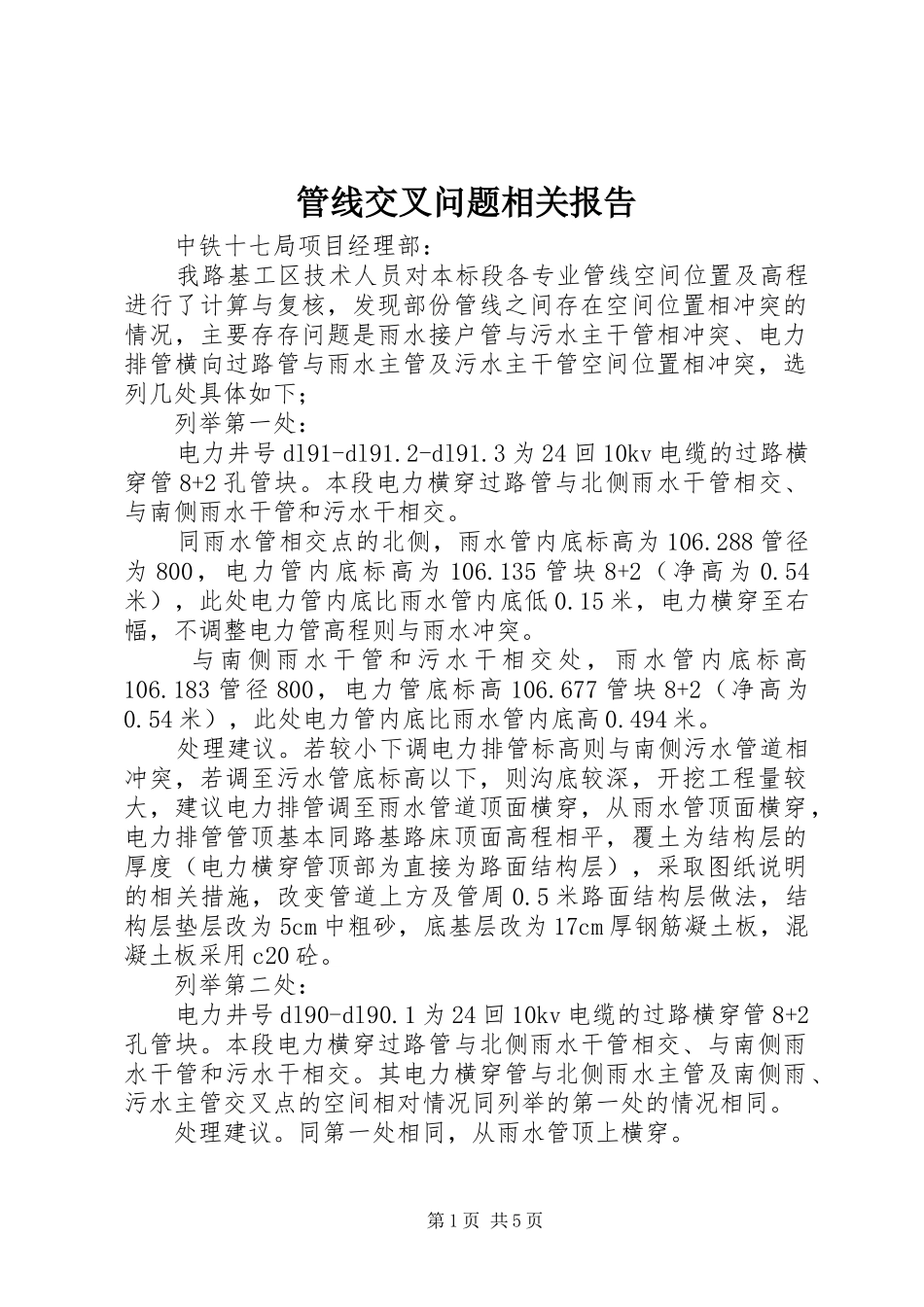

管线交叉问题相关报告中铁十七局项目经理部：我路基工区技术人员对本标段各专业管线空间位置及高程进行了计算与复核，发现部份管线之间存在空间位置相冲突的情况，主要存存问题是雨水接户管与污水主干管相冲突、电力排管横向过路管与雨水主管及污水主干管空间位置相冲突，选列几处具体如下；列举第一处：电力井号dl91-dl91.2-dl91.3为24回10kv电缆的过路横穿管8+2孔管块。本段电力横穿过路管与北侧雨水干管相交、与南侧雨水干管和污水干相交。同雨水管相交点的北侧，雨水管内底标高为106.288管径为800，电力管内底标高为106.135管块8+2（净高为0.54米），此处电力管内底比雨水管内底低0.15米，电力横穿至右幅，不调整电力管高程则与雨水冲突。与南侧雨水干管和污水干相交处，雨水管内底标高106.183管径800，电力管底标高106.677管块8+2（净高为0.54米），此处电力管内底比雨水管内底高0.494米。处理建议。若较小下调电力排管标高则与南侧污水管道相冲突，若调至污水管底标高以下，则沟底较深，开挖工程量较大，建议电力排管调至雨水管道顶面横穿，从雨水管顶面横穿，电力排管管顶基本同路基路床顶面高程相平，覆土为结构层的厚度（电力横穿管顶部为直接为路面结构层），采取图纸说明的相关措施，改变管道上方及管周0.5米路面结构层做法，结构层垫层改为5cm中粗砂，底基层改为17cm厚钢筋凝土板，混凝土板采用c20砼。列举第二处：电力井号dl90-dl90.1为24回10kv电缆的过路横穿管8+2孔管块。本段电力横穿过路管与北侧雨水干管相交、与南侧雨水干管和污水干相交。其电力横穿管与北侧雨水主管及南侧雨、污水主管交叉点的空间相对情况同列举的第一处的情况相同。处理建议。同第一处相同，从雨水管顶上横穿。第1页共5页选择列举其它数处：dl85-dl85、dl63-dl63.2、dl65-dl65.1电力横穿管同北侧侧雨相冲突。处理建议。同第一处相同。第二篇：供水管线穿越、交叉施工方案东城水厂二期工程东渡路口至花街水厂dn800配套供水管道工程三标段穿越源水管线施工方案一、工程概况东城水厂二期工程东渡路口至花街水厂dn800配套供水管道工程三标段河阳路与临邵路源水管线与现供水管线交叉，该交叉处为垂直交叉。现供水管线管顶标高与源水管线管底标高距离为50cm（详见断面示意图）。在现供水管线施工前采用对原水管线两侧10米连续打钢板桩加以保护。二、工艺流程：管线位置确定→打钢板桩→基坑开挖→管线施工→土方回填1、管线位置确定：熟悉施工图纸，开挖前需现场技术人员与花街水厂技术人员相互协调配合，确定管线具体位置，定桩并撒灰线标明。2、打钢板桩：先由测量人员定出打钢板桩轴线，撒石灰线。防止打桩时偏差错位。采用单根打入法插打钢板桩。相对桩长的垂直度允许偏差一般不得超过2%。源水管线两侧10米连续打钢板桩加以保护，然后挖出源水管线位置，并在源水管线下两侧斜打钢板桩，用型钢焊接在钢板桩上做成支撑对源水管线进行加固。3、管线基坑开挖：管线上方必须采用机械开挖，需配备一名技术管理人员现场指挥并随时测量，开挖位置及深度进行严格控制。挖出管道后采用人工和机械相结合开挖。按设计开挖线进行开挖，施工过程中应确保边坡稳定，防止坍塌。开挖料应运至指定堆场，避免二次转运。4、管线回填第2页共5页为防止土方回填后沉降对源水管线造成破坏，在管线安装完成后从沟槽底至源水管线顶部用商品混凝土进行包封、稳固，源水管线顶以上部分用级配碎石进行回填。5、由于管线施工的特殊性，原有源水管道材料老化，管线开挖前花街水厂需指派抢修人员、备好材料，预防对源水管线造成破坏后及时抢修。施工方案断面图沟槽断面图三、施工准备1、技术准备。首先备齐线路的施工图、认定的规范及有关事宜，然后按批准的施工方案进行施工。2、物资准备：准备好一切对原水管线造成破坏的材料及施工中所用的材料。备足安全用具如：彩旗、警示牌等对管道进行标注。3、设备准备：在施工前一天将吊车、挖掘机、发电机等施工设备拉运至施工现场，并做好安全检查。4、人员准备。组织班组进行管沟开挖与管道安装任务，另外配备班组附属工程施工。5、工程开工前，开展施工人员的技术交底，确保施工人...
