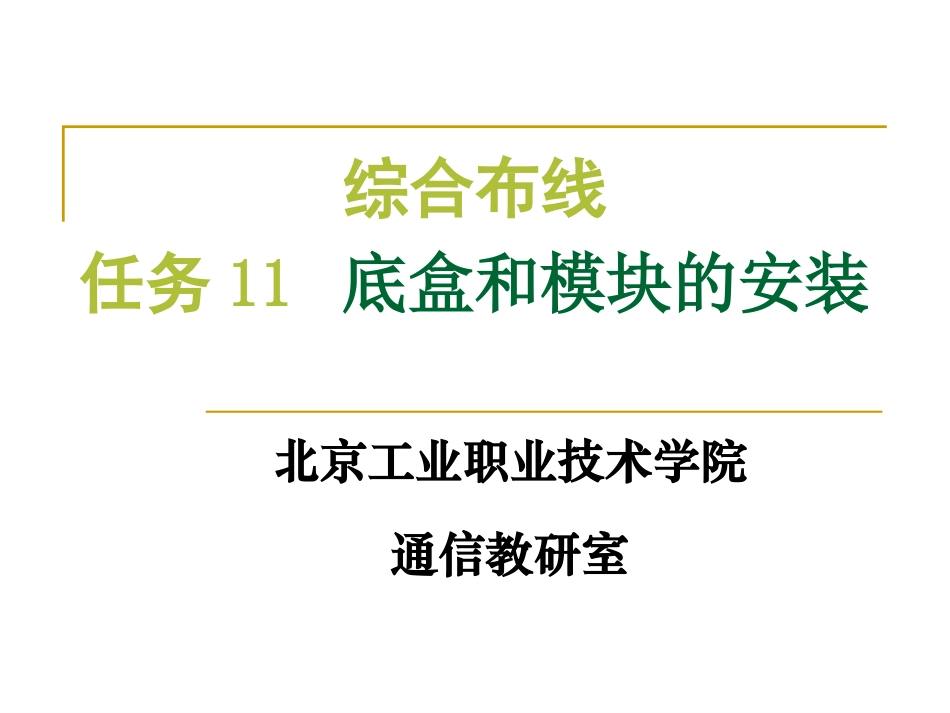

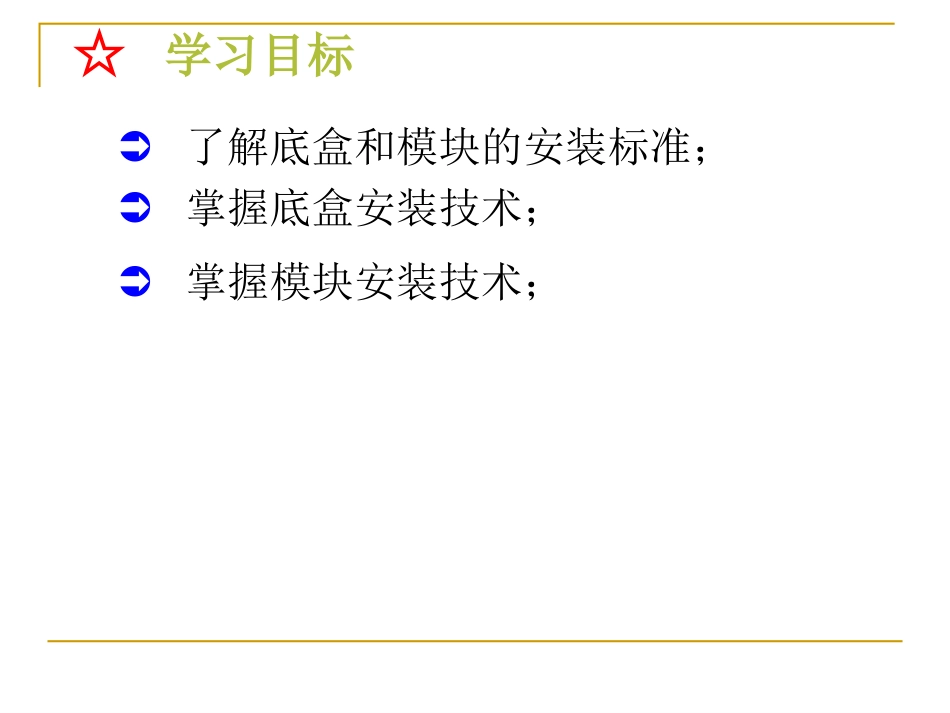

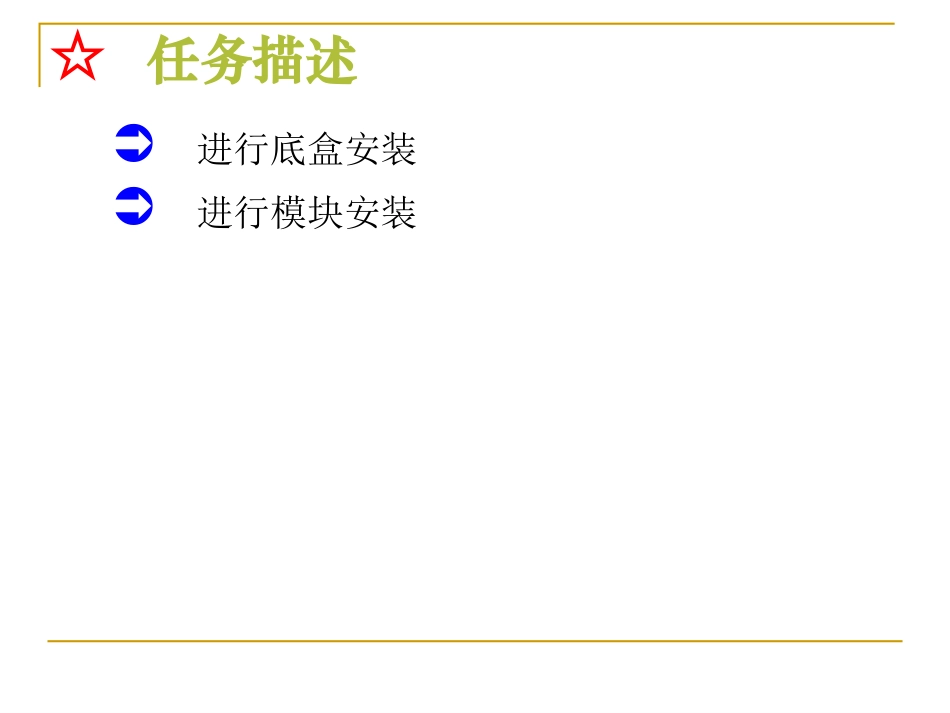

综合布线任务11底盒和模块的安装北京工业职业技术学院通信教研室了解底盒和模块的安装标准；掌握底盒安装技术；掌握模块安装技术；☆学习目标进行底盒安装进行模块安装☆任务描述☆任务学习引导底盒和模块的安装标准要求底盒和模块的安装标准要求12信息点安装位置信息点安装位置33底盒安装底盒安装4模块安装模块安装面板安装面板安装536测试模块和配线架连通性测试模块和配线架连通性☞底盒和模块的安装标准要求GB50311-2007《综合布线系统工程设计规范》国家标准第6章安装工艺要求内容中，对工作区的安装工艺提出了具体要求。安装在地面上的接线盒应防水和抗压，安装在墙面或柱子上的信息插座底盒、多用户信息插座盒及集合点配线箱体的底部离地面的高度宜为300mm。工作区的电源每1个工作区至少应配置1个220V交流电源插座，电源插座应选用带保护接地的单相电源插座，保护接地与零线应严格分开。☞信息点安装位置教学楼、学生公寓、实验楼、住宅楼等不需要进行二次区域分割的工作区，信息点宜设计在非承重的隔墙上，宜在设备使用位置或者附近。写字楼、商业、大厅等需要进行二次分割和装修的区域，宜在四周墙面设置，也可以在中间的立柱上设置，要考虑二次隔断和装修时扩展方便性和美观性。大厅、展厅、商业收银区在设备安装区域的地面宜设置足够的信息点插座。墙面插座底盒下缘距离地面高度为300毫米，地面插座底盒低于地面。学生公寓等信息点密集的隔墙，宜在隔墙两面对称设置。☞底盒安装网络信息点插座底盒按照材料组成一般分为金属底盒和塑料地盒，按照安装方式一般分为暗装底盒和明装塑料，按照配套面板规格分为86系列和120系列。一般墙面安装86系列面板时，配套的底盒有明装和暗装两种。明装底盒经常在改扩建工程墙面明装方式布线时使用，一般为白色塑料盒，外型美观，表面光滑，外型尺寸比面板稍小一些，为长84毫米，宽84毫米，深36毫米，底板上有2个直径6毫米的安装孔，用于将底座固定在墙面，正面有2个M4螺孔，用于固定面板，侧面预留有上下进线孔。如图11-1（a）所示。暗装底盒一般在新建项目和装饰工程中使用，暗装底盒常见的有金属和塑料两种。塑料底盒一般为白色，一次注塑成型，表面比较粗糟，外型尺寸比面板小一些，常见尺寸为长80毫米，宽80毫米，深50毫米，5面都预留有进出线孔，方面进出线，底板上有2个安装孔，用于将底座固定在墙面，正面有2个M4螺孔，用于固定面板。如图11-1（b）所示。金属底盒一般一次冲压成型，表面都进行电镀处理，避免生锈，尺寸与塑料底盒基本相同。如图11-1（c）所示。（a）明装底盒（b）暗装塑料底盒（c）暗装金属底盒图11-1底盒暗装底盒只能安装在墙面或者装饰隔断内，安装面板后就隐蔽起来了。施工中不允许把暗装底盒明装在墙面上。暗装塑料底盒一般在土建工程施工时安装，直接与穿线管端头连接固定在建筑物墙内或者立柱内，外沿低于墙面10毫米，中心距离地面高度为300毫米或者按照施工图纸规定高度安装。底盒安装好以后，必须用钉子或者水泥沙浆固定在墙内。如图11-2所示。图11-2墙面暗装底盒需要在地面安装网络插座时，盖板必须具有防水、抗压和防尘功能，一般选用120系列金属面板，配套的底盒宜选用金属底盒，一般金属底盒比较大，常见规格为长100毫米，宽100毫米，中间有2个固定面板的螺丝孔，5个面都预留有进出线孔，方面进出线。如图11-3所示，地面金属底盒安装后一般应低于地面10--20毫米，注意这里的地面是指装修后地面。图11-3地面暗装底盒、信息插座在扩建改建和装饰工程安装网络面板时，为了美观一般宜采取暗装底盒，必要时要在墙面或者地面进行开槽安装。如图11-4所示。装修墙面明装底盒如图11-5所示。图11-4装修墙面暗装底盒图11-5装修墙面明装底盒☞模块安装模块主要由跳线模块和面板组成，如图11-6所示。图11-6模块组成依据双绞线的跳线规则，在企业网络中通常不是直接拿网线的水晶头插到集线器或交换机上，而是先把来自集线器或交换机的网线与信息模块连在一起埋在墙里，这就涉及到信息模块芯线排列顺序问题，也即跳线规则。交换机或集线器到网络模块之间的网线接线方法是按EIA/TIA568标准进行。虽...
