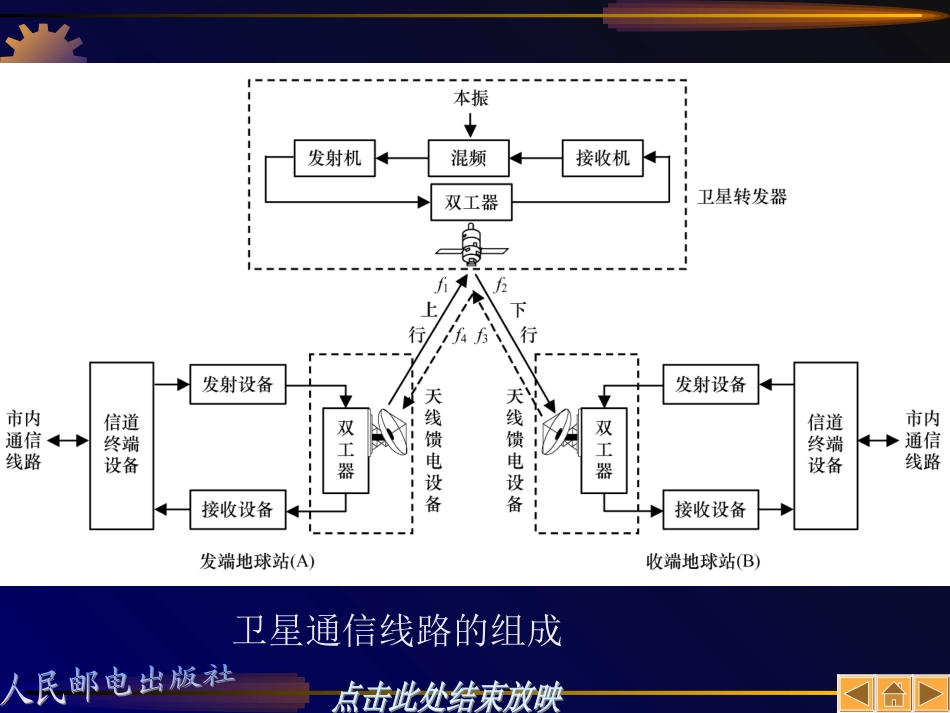

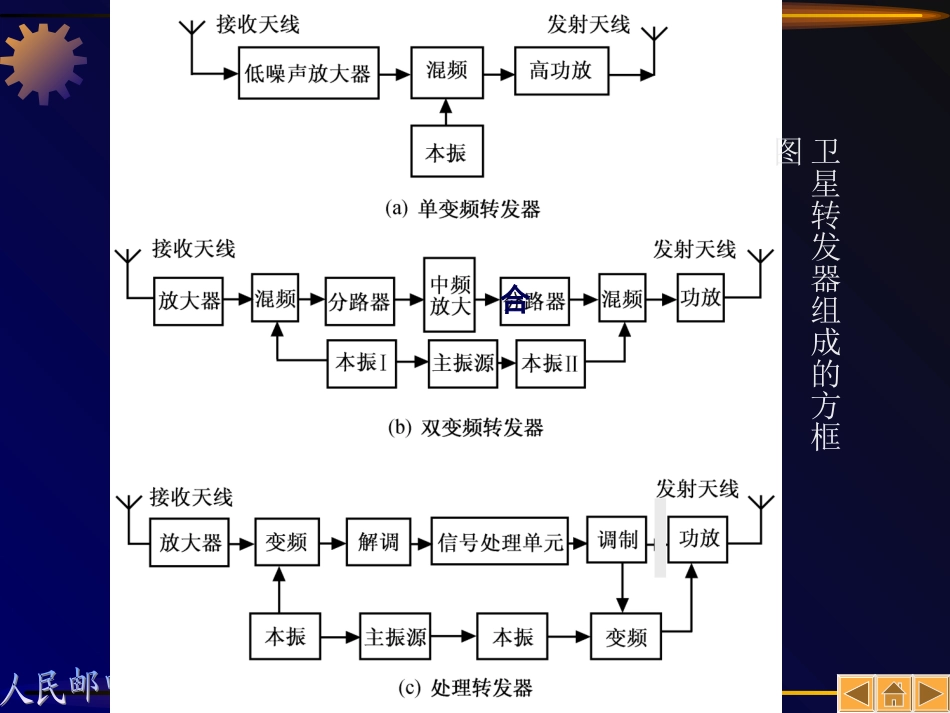

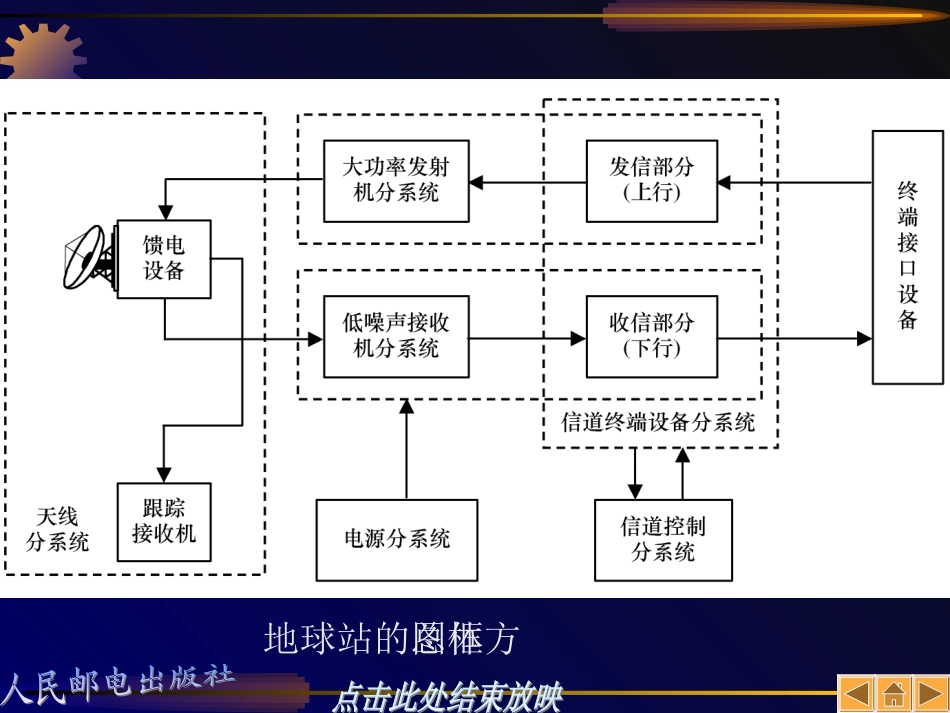

卫星通信线路的组成卫星转发器组成的方框图合地球站的总体方框图数字微波变频式发信机方框图微波通信接收系统的FM解调过程数字微波通信外差式收信机方框图数字微波接收系统的FM解调过程3.3.交叉极化干扰抵消（交叉极化干扰抵消（XPICXPIC））技术技术由于SDH微波传输容量大，为了能够提高频谱利用率，因此在数字微波系统中除采用多级调制技术（64QAM，128QAM或512QAM调制）外，还采用了双极化频率复用技术，使单波道数据传输速率成倍增长。4.4.自适应频域和时域均衡技术自适应频域和时域均衡技术在SDH数字微波通信中，采用了无线通信方式，因而多径衰落的影响不容忽视。加之系统中采用了多级调制方式，要达到ITU-R所规定的性能指标的要求，就必须采用相应的措施抑制多径衰落的影响。7.1.37.1.3SDHSDH微波通信设备微波通信设备在SDH微波通信系统中，STM-4的传输速率为622.08Mbit/s,占用两个微波波道。终端站设备基本结构如图7-6所示。它主要由SDH复用设备和SDH微波传输设备构成。图7-6终端站的电路配置（（11）复用设备）复用设备从上图中可以看出，复用设备主要负责完成4个STM-1或4×63个2Mbit/s数据流的复用，这样在复用器的输出端将以STM-4数据流输出，并通过STM-4光接口送到SDH微波传输设备中的中频调制解调器（IF.Moden）。（（22））SDHSDH微波传输设备微波传输设备SDH微波传输设备主要包括中频调制解调器部分、微波收发信机部分和操作、管理、维护和参数配置部分（OAMP）。①①光传输接口光传输接口光传输接口（OTI）的结构如图7-7所示。下面我们就以发送信号为例来进行说明。图7-7光传输接口②②数字处理器数字处理器DSPDSPDSP主要用于完成SDH微波传输中所要求的信号处理功能的，如图7-8所示。图中可以看出，从公务信道和开销接入电路来的段开销(SOH)数据插入到RC6数据流中，然后再经扰码后插入微波辅助开销（RFCOH）。③③中频调制解调器中频调制解调器如图7-9所示的是波道A，B信号发送编程。发信过程STM-4群路数据流经光传输接口（OTI）接入A，B波道的数字信号在中频调制解调器中包括两个光传输接口OTI，并采用1+1保护方式，互为备份。图7-9信号发送流程收信过程如图7-10所示的为信号接收流程。由于不同微波站其地理条件不同，因而通常采用2重或3重空间分集接收，但不同分集信号都将经过收波道分路带通滤波器（BPF）、低噪声放大（LNA）和下变频器处理后进入三重空间分集接收组合器。图7-10信号接收流程7.1.47.1.4SDHSDH微波通信系统微波通信系统数字微波通信是指以微波作为载体传送数字信息的一种通信手段，因而SDH微波通信将兼有SDH数字通信与微波通信两者的优点。下面来对其系统组成进行讨论。1.1.SDHSDH微波通信系统组成微波通信系统组成图7-11数字微波中继通信线路示意图数字微波传输线路的组成形式可以是一条主干线，中间有若干分支，也可以是一个枢纽站向若干方向分支。（1）微波站：按不同工作性质，它可以分为数字微波端站、数字微波中继站、数字微波分路站和枢纽站。①①终端站终端站终端站是指位于线路两端或分支线路终点的站。②②中继站中继站中继站是指位于线路中间、不上下话路的站，可分为再生中继站、中频转接站、射频有源转接站和无源转接站。③③分路站分路站分路站是指位于线路中间的站，它既可以上、下某收、发信波道的部分支路，也可以沟通干线上两个方向之间的通信。④④枢纽站枢纽站枢纽站是指位于干线上的、需完成多个方向通信任务的站。(2)交换机：这是用于功能单元、信道或电路的暂时组合以保证所需通信动作的设备，用户可通过交换机进行呼叫连接，建立暂时的通信信道或电路。(3)用户终端：这是由用户使用的终端设备，如自动电话机、电传机和计算机等。（4）数字终端机：它实际是一个数字电话终端复用设备，其功能是将交换机送来的多路信号变换为时分多路数字信号，并送往数字微波传输信道，或者是将数字微波传输信道所接收的时分多路数字信号反变换为交换机所要求的信号，并同时送至交换机。2.2.SDHSDH微波的综合应用微波的综合应用...
