第一章 液压与气动系统组成及作用VIP免费

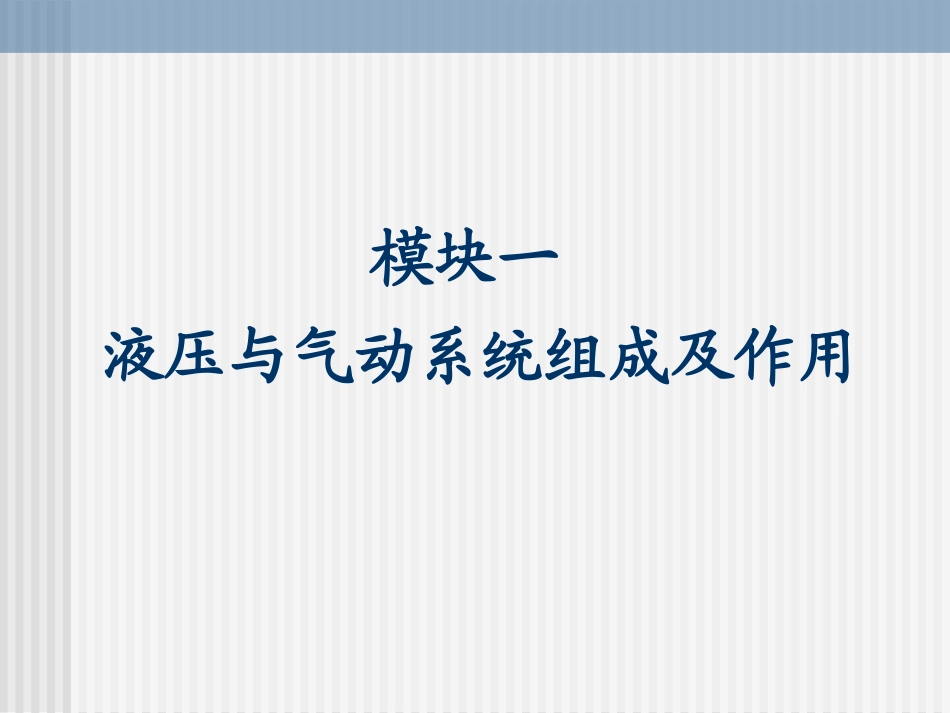

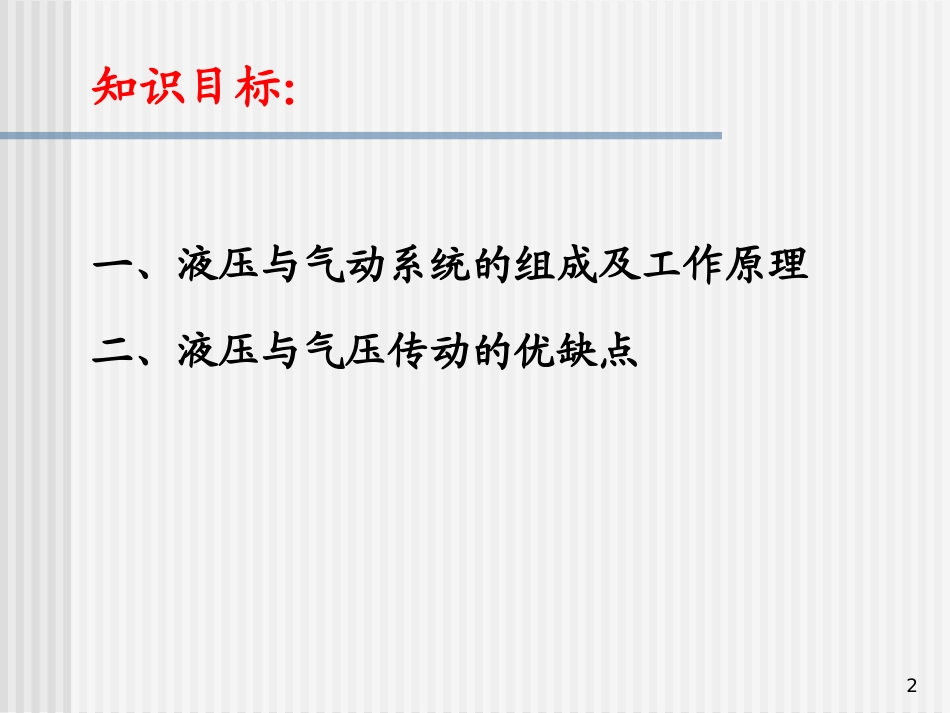

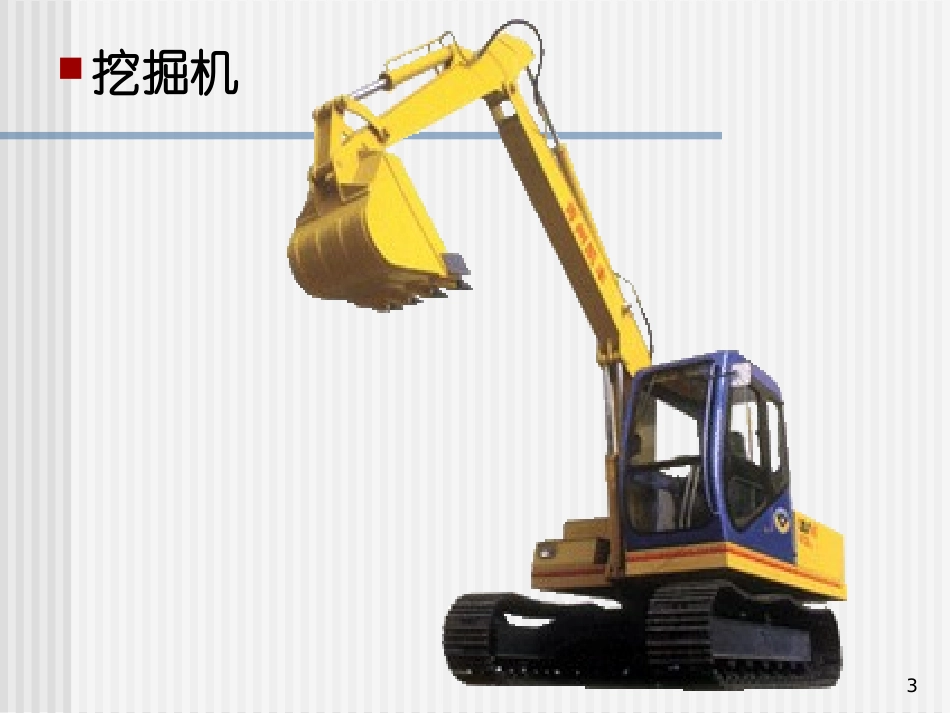

模块一液压与气动系统组成及作用2一、液压与气动系统的组成及工作原理二、液压与气压传动的优缺点知识目标：3挖掘机4液压翻斗车5船闸6汽车制动系统7磨床8磨床工作台9压床10液压辅件11注塑机12注塑机液压系统13小松挖掘机主液压泵14汽车起重机支腿15液压挖掘机16轧钢机械18生活中常见的传动类型：液压传动的基本概念千斤顶，液压挖掘机———液压传动公交车的车门———气压传动电动门，声控灯———电传动自行车，缝纫机———机械传动公交电车的运动（电传动和机械传动）———复合传动19机械传动机构传动机构流体传动机构电气传动机构传动的基本概念流体传动是以流体为工作介质进行能量转换、传递和控制的传动。液压传动流体传动气体传动液力传动气力传动传动方式有哪些？20传动的基本概念机械传动？机械传动是靠机械的零、部件来传递动力和运动。如卷扬机是靠带、齿轮、轴及轴承、卷筒、钢丝绳滑轮进行传动的。液压与液力的区别液压依靠液体的压力能传递动力，主要组成是油泵+油缸（马达），中间有控制阀。压力在长距离输送时，能量损失不太大，上述元件可以远距离分布。液力依靠液体的动能传递动力，主要组成是泵轮+涡轮，中间可以加导轮。高流速的液体在远距离输送时容易发热，丧失能量，所以液力系统的各个元件都是组合成一体的。例如变矩器，耦合器等。泵轮是和电动机轴连接的主动轴上的工作轮，其功用是将输入的机械能转换为工作液体的动能，故称为泵轮。涡轮是将工作液体的动能还原为机械能，并通过被动轴驱动负载。22传动的基本概念液力传动以液体为工作介质，利用液体动能来传递能量的流体传动。液力传动的输入轴与输出轴之间只靠液体为工作介质联系，构件间不直接接触，是一种非刚性传动。液力传动的优点是：能吸收冲击和振动，过载保护性好，甚至在输出轴卡住时动力机仍能运转而不受损伤，带载荷起动容易，能实现自动变速和无级调速等。因此它能提高整个传动装置的动力性能。23液压传动与气压传动的区别？传动的基本概念液压传动，其做工的介质是机油（或其它的液体）；气压传动，其做工的介质是空气。液压传动与液力传动的区别？液压传动只利用液体压力势能的液体传动；液力传动则主要利用液体的动能。24传动的基本概念气压传动与气力传动的区别？25液压传动的主要优点：由于液压传动是油管连接，所以借助油管的连接可以方便灵活地布置传动机构，这是比机械传动优越的地方。可在大范围内实现无级调速。在同等功率情况下，液压传动装置的重量轻、结构紧凑、惯性小。传递运动均匀平稳，负载变化时速度较稳定。采用油液做工作介质，能自行润滑，所以使用寿命长。液压传动易于实现回转、直线运动。液压传动中，由于功率损失所产生的热量可由流动着的油带走，所以可避免在系统某些局部位置产生过度温升。项目一液压与气动技术的应用与发展26液压传动的主要缺点：液压系统中的漏油等因素，影响运动的平稳性和正确性，使得液压传动不能保证严格的传动比液压传动对油温的变化比较敏感，温度变化时，液体粘性变化，引起运动特性的变化，使得工作的稳定性受到影响，所以它不宜在温度变化很大的环境条件下工作。为了减少泄漏，以及为了满足某些性能上的要求，液压元件的配合件制造精度要求较高，加工工艺较复杂。液压传动要求有单独的能源，不像电源那样使用方便。液压系统发生故障不易检查和排除。项目一液压与气动技术的应用与发展27液压传动的特点：1）液压传动以液体作为传递运动和动力的工作介质，而且传动中必须经过两次能量转换。它先通过动力装置将机械能转换为液体的压力能，后又将压力能转换为机械能做功。2）油液必须在密闭容器（系统）内传递，而且必须有密闭容积的变化。项目一液压与气动技术的应用与发展28第一阶段：液压传动从17世纪中叶帕斯卡提出静压传递原理、1795年世界上第一台水压机诞生算起，液压传动技术已有200多年的历史，但由于没有成熟的液压传动技术和液压元件，且工艺制造水平低下，因此，发展缓慢，几乎停滞。第二阶段：20世纪30年代，由于工艺制造水平提高，开始生产液压元件，并首先...
